Catálogo de Desenhos

O "Catálogo de Desenhos" permite examinar os blocos, notas e detalhes típicos existentes no edifício e nas pastas de instalação do TQS.

Agora, todos os desenhos armazenados nas pastas internas do TQS\SUPORTE são automaticamente mapeados, exibidos com visualização de miniaturas e podem ser classificados e agrupados por tipo e categoria. O usuário também pode pesquisar arquivos por nome ou descrição.

Todos os desenhos passam a serem categorizados, em função da sua utilização.

Funcionamento

O "Catalogo de Desenhos" pode ser acessado através de dois pontos do sistema: dentro dos editores gráficos e através do Gerenciador Estrutural.

Dentro de um Editor Gráfico, execute:

• Blocos;
• Inserir;
• Blocos Catalogados.

Dentro do Gerenciador Estrutural, execute:

• Ferramentas;
• Utilidades;
• Catálogo de Desenhos.

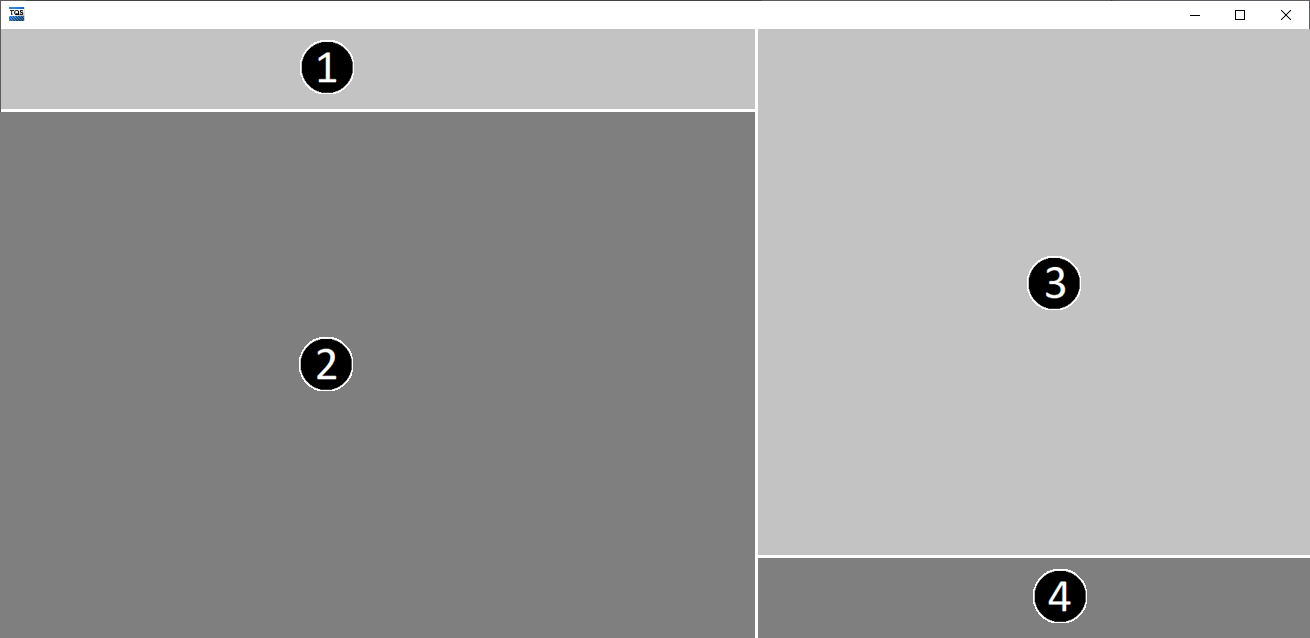

A janela do "Catálogo de Desenhos" é dividida em três áreas:

• (1) Área de pesquisa, filtros e importação de novos desenhos;
• (2) Lista de blocos, notas e detalhes típicos;
• (3) Detalhes do item selecionado;
• (4) Botões para inserção.

Inserindo um novo desenho no catálogo

Apenas desenhos já existentes podem ser inseridos no "Catálogo de Desenhos".

Para inserir um novo desenho, execute o comando "Importar" da área (1) da janela. Será solicitada a definição do path e nome do arquivo. Após a importação, o desenho será atribuído a categoria "Outros".

Inserindo um desenho do catálogo

Para inserir um novo desenho do catálogo, basta selecioná-lo na lista, revisar os detalhes da inserção e clicar no botão "Inserir".

Blocos/Desenhos com textos com marcador "%" podem ser definidos diretamente na janela do programa, na área (3).
