Vigas - Flexão Simples - Balanço 1

FLEXÃO SIMPLES

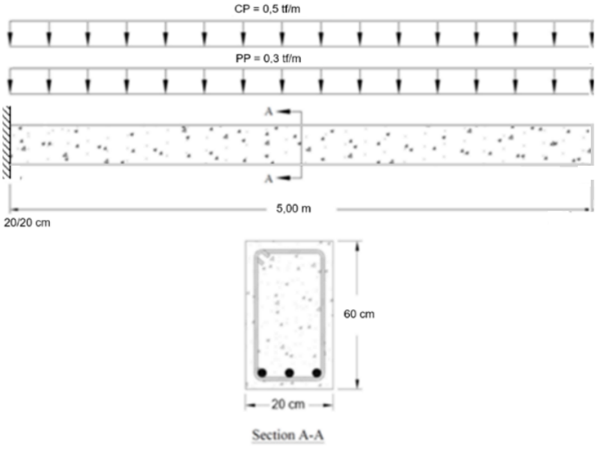

Neste exemplo, será dimensionada a armadura longitudinal e transversal de uma viga submetida a Flexão Simples utilizando como base a Norma ACI318-19, conforme dados abaixo:


Concreto - C25 (4000 psi) / Aço – ADN420 (60 ksi)

bw: 8 in / h: 24 in

Mu:

TQS = 1239,14 kN.mSoftware B = 1190,46 kN.mSoftware C = 1230,29 kN.m



Flexão:









As,min (ACI 318-19 – 9.6.1.2)




TQS = 1,12 in2Software B = 1,21 in2Software C = 1,10 in2

1,24 in2 ≥ 1,12 in2 → OK!


øMn (1404,48 kip.in) ≥ Mu (1239,14 kip.in) → OK!!


Verificação do fator de redução (ACI318-19 – 21.2.2)


Linha Neutra: 8dd429493dc7a2d5e4cbb0e25d7783ba.png8dd429493dc7a2d5e4cbb0e25d7783ba.png


0,0195≥ 0,005 → OK! Tension Controlled! → ø 0,90 OK!


Cortante:


TQSSoftware BSoftware C
Vu = 12,35 kipsVu,design = 12,35 kipsVu = 12,10 kipsVu,design = 10,69 kipsVu = 12,26 tVu,design = 10,58 t

7bb367397cb7c88332f5a35676605d1d.png 9cc7395c5647f62665f8830bce53d293.png 5334035f3f246af3b650b3af267df038.png




Vs ≤ Vs,lim OK!

    Ø0,75 → øVn ≥ Vu → 12,35 ≥ 12,35 → OK!!

    Área de Aço:






    1a5b39d95181673f2a90c0c8c79359af.png1a5b39d95181673f2a90c0c8c79359af.png 0,0 ≤ 0,0067 → 4ab3c11a642ded3c352fedae41c99a35.png!! 0,0067 in2!!


    Espaçamento:



    8b4c578af9c587a34a740e9beac68d2c.png8b4c578af9c587a34a740e9beac68d2c.png→ #3 c/ 10 in


    øVn (23,89 kips) ≥ Vu (12,35 kips)
