FLEXÃO SIMPLES
Neste exemplo, se mostra o dimensionamento da armadura longitudinal de uma viga submetida a Flexão Simples utilizando como base a Norma ACI318-19, mostrando os resultados da calculadora TQS para diversos casos de seções retangulares e seções "T", aços entre 60 ksi (420 Mpa) e 100 ksi (690 Mpa), concretos entre 3 ksi (20 Mpa) e 7 ksi (50 Mpa), casos com dupla armadura e As,min.

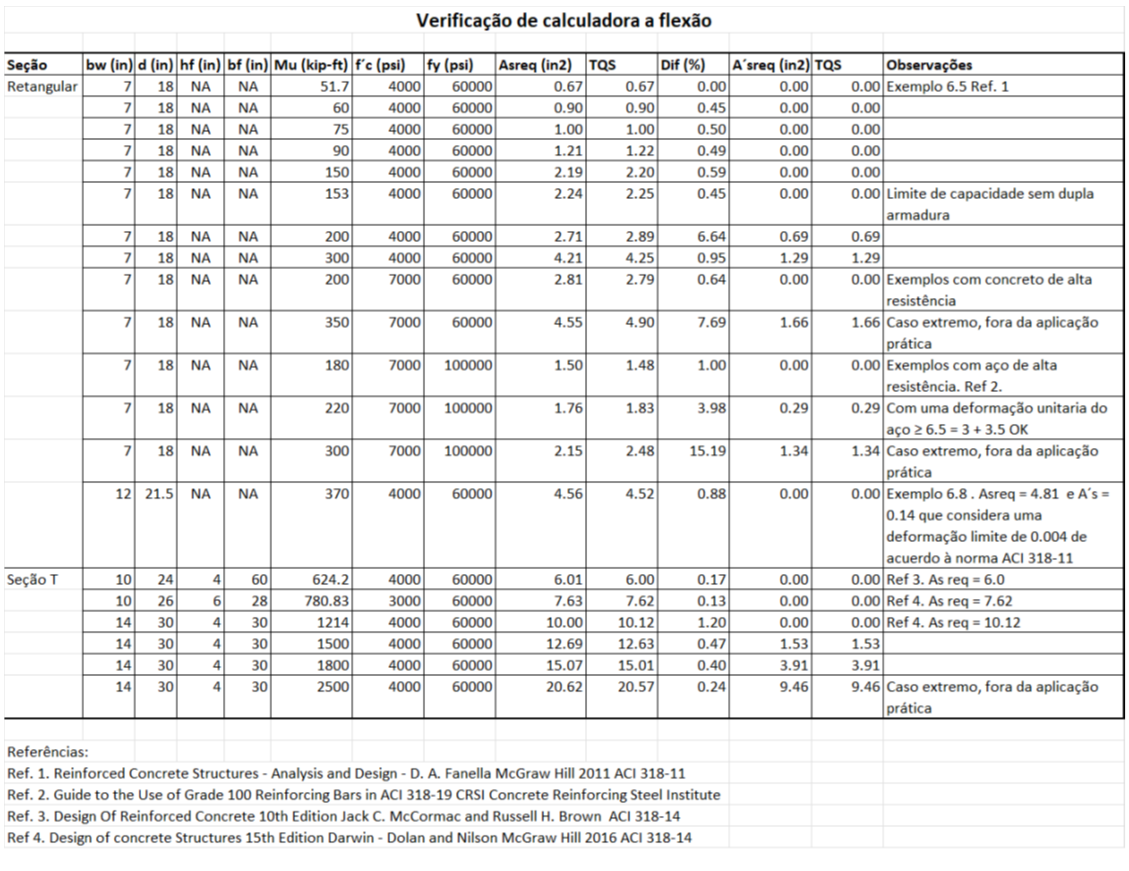

Resultados:
Conclusões:
A diferença entre os valores calculados manualmente e os da ferramenta é normalmente menor a 1%. Para duplas armaduras a diferencia pode subir até um 15%, que normalmente acontece em casos com altas taxas de armadura quase fora da realidade prática.
O conceito de ductilidade modificado na ACI 318-19 das versões previas no item 21.2.2 considerando a deformação unitária da barra mais tracionada e 0.003 para o concreto está bem considerado no TQS.
