SAPATAS

Neste exemplo, será dimensionada uma sapata utilizando como base a Norma ACI318-19, comparando o cálculo manual dela os resultados obtidos pelo TQS:

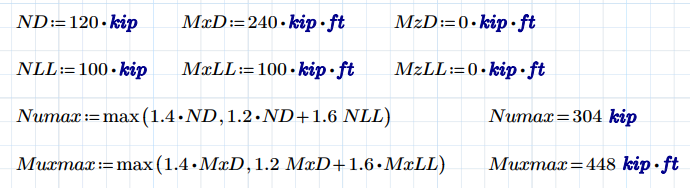

Dados:



Tensão Admissível no solo: 4,0 lb/ft² ou 27,778 psi

fy: 60 ksi

fc: 4 ksi

c: 3 in

Densidade do concreto: 150 lb/ft³

Pilar: 24 in x 24 in

Sapata:

D: 10,5 ft

L: 10,5 ft

hf: 35 in

qu: 3,265 kip/ft²


Cortante:













TQS:

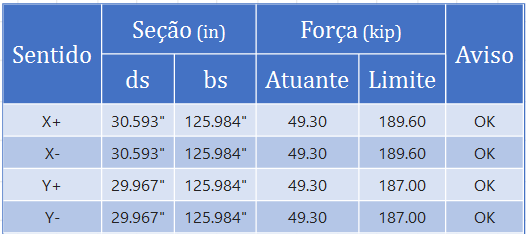

Punção:











TQS:

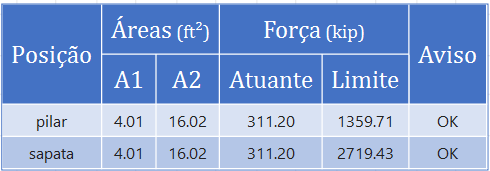

Esmagamento:






TQS:



Flexão:

Mux: 267,40 kip.ft - dx=31,625 in

Muy: 267,40 kip.ft - dy=30,875 in

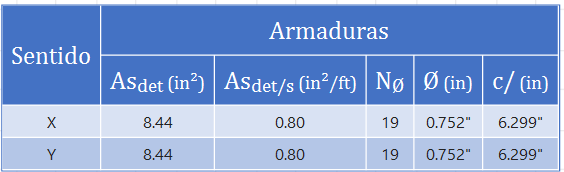

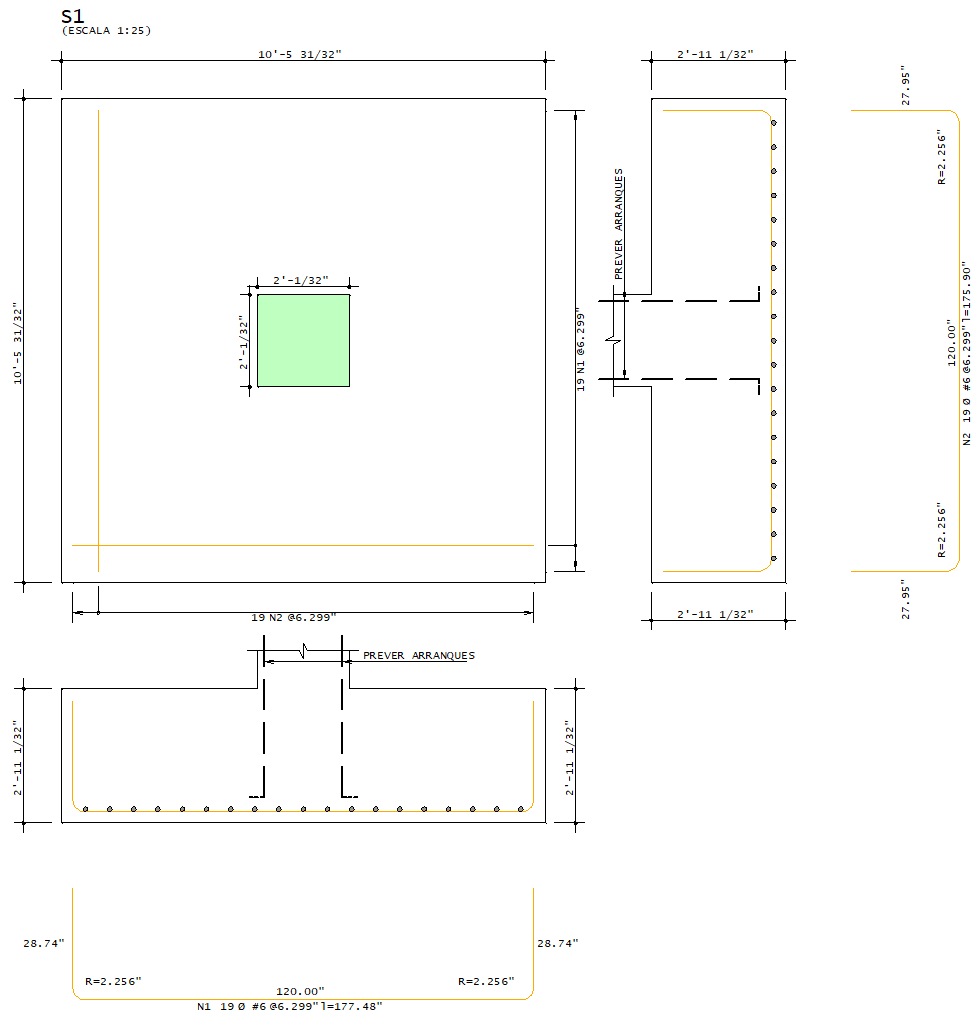

Detalhamento:

Adotado #6 - 0,44 in²




TQS:






Comprimento de Ancoragem:

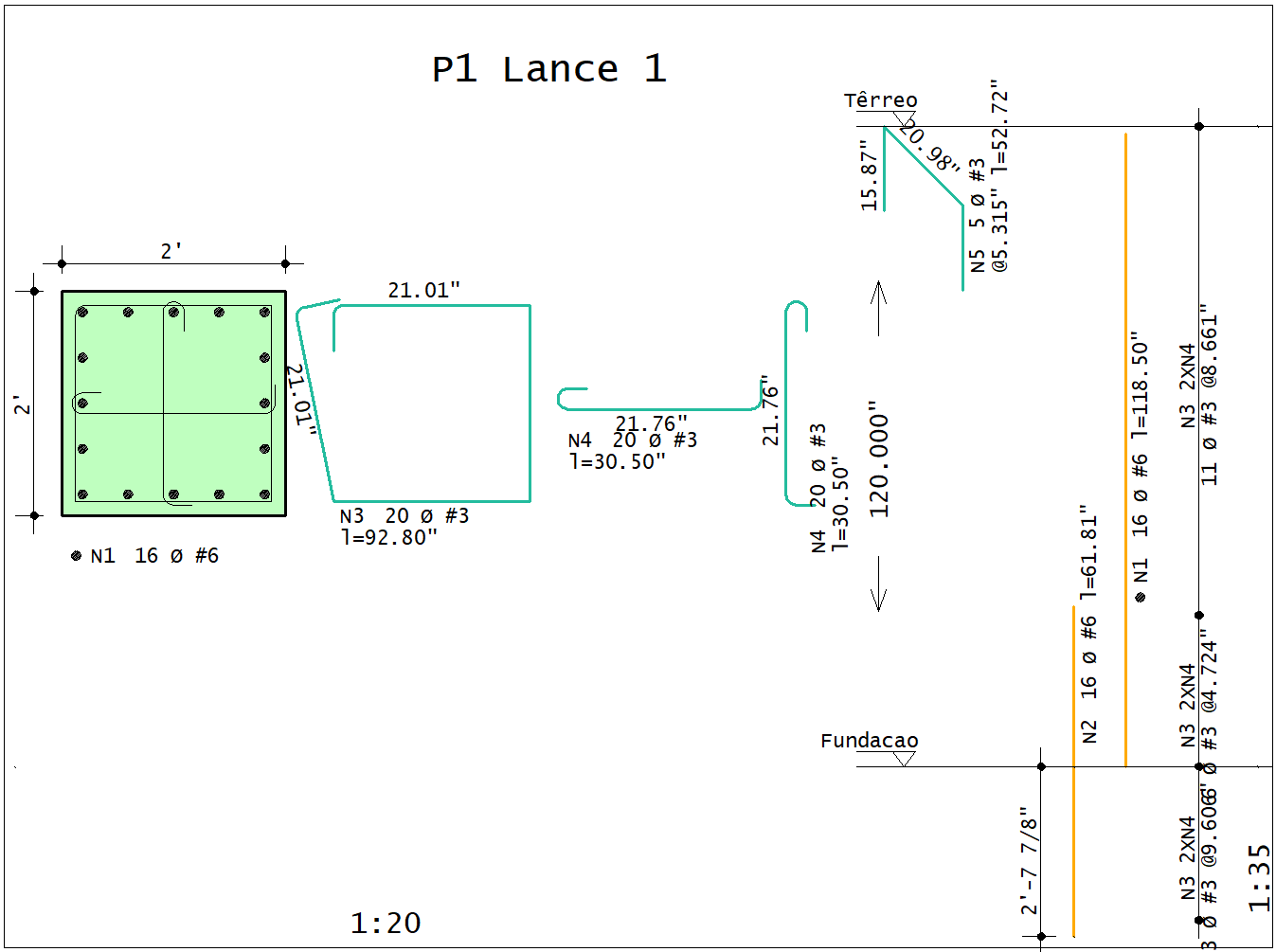

Arranques:


Comprimento dos arranques do pilar:










Comprimento total:



TQS:





Conclusões:


Em geral se observam que os resultados são semelhantes apresentando apenas pequenas diferenças. O detalhamento final do TQS obedece às medidas necessárias pela Norma ACI318-19.
