Vigas - Cirsoc Ejemplo - Corte 1

CORTANTE

Neste exemplo, será dimensionada a armadura transversal de uma viga submetida a Flexão Simples utilizando como base a Norma Cirsoc 201-2005. O exemplo foi baseado no Ejemplo 3.I do livro Ejemplos de Aplicacion del Reglamento Cirsoc 201-2005 da pagina 52.

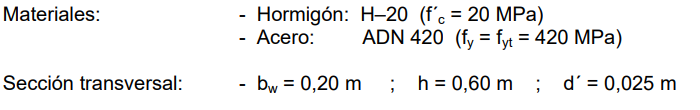

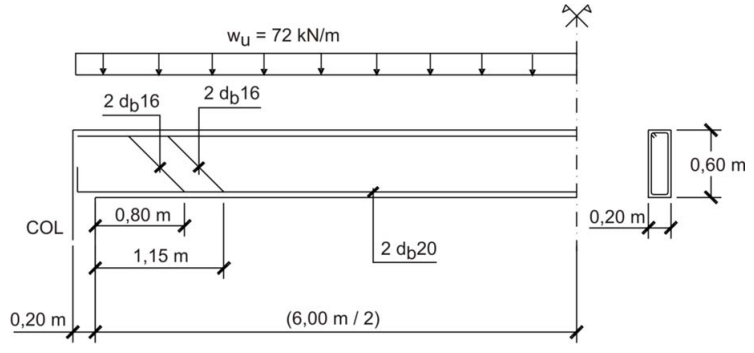

Dados:





Cortante:


Cálculo Manual:


Exemplo Cirsoc
Vu = 216 kN
Vu,design = 174,60 t








Ø0,75 → øVn ≥ Vu → 174,60 ≥ 174,60 → OK!!

Área de Aço:




Espaçamento:





Øt = 8 mm → Av = 6,25 cm²/m → ø8 c/ 16 cm

    øVn (177,50 kN) ≥ Vu (174,60 kN) → OK!!

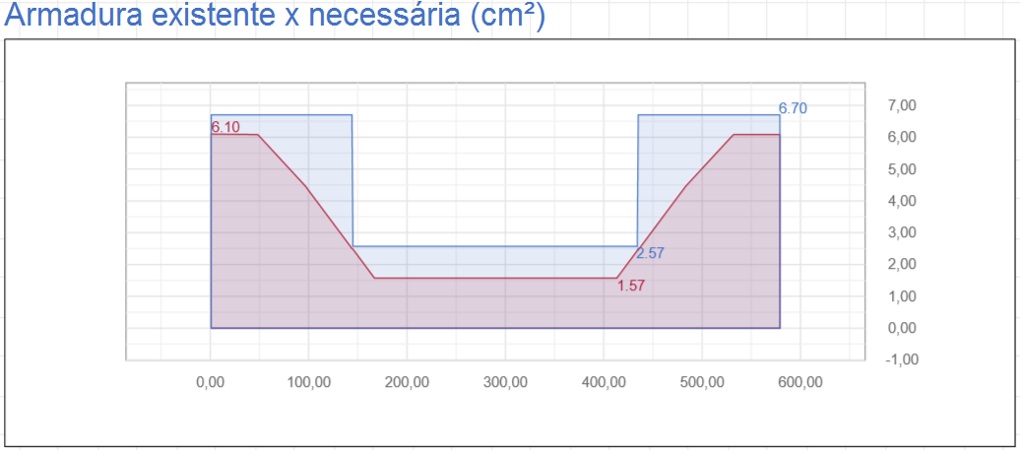

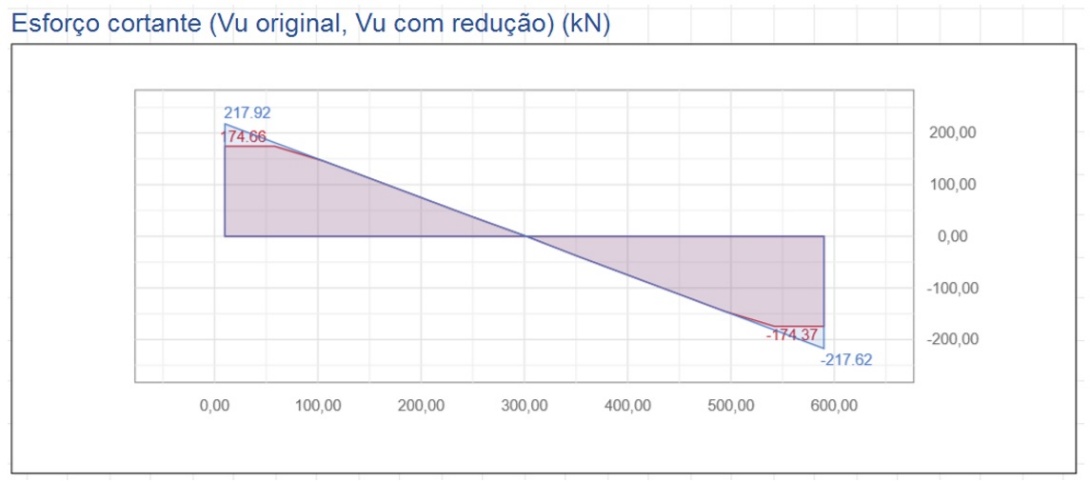

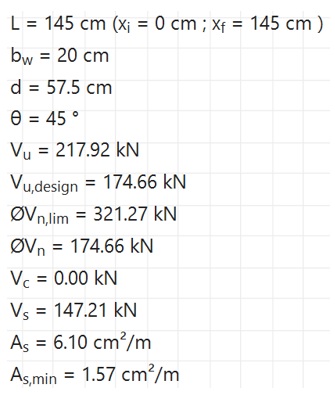

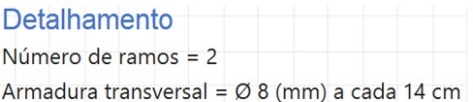

    Resultados obtidos com o TQS:

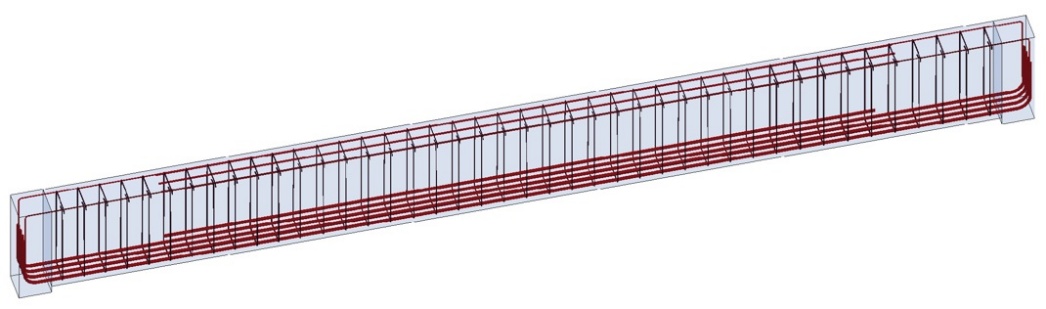

    Detalhe 3D gerado pelo TQS

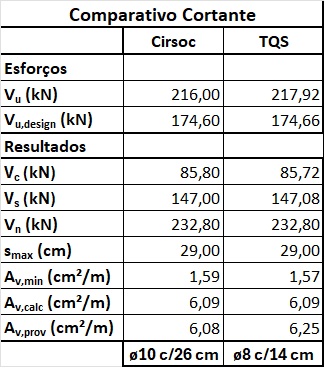

    Comparativo Final:




    Conclusão:


    Os resultados obtidos são muito semelhantes ao cálculo manual proposto pelo exemplo.
