Como Corrigir o erro Cota para Vento NÂO Definida
Edição de critérios de cálculo para cargas horizontais
Quando definimos os critérios de cargas horizontais de maneira incorreta, o processamento é interrompido com a mensagem de erro abaixo:
--- Cota(s) para Vento(s) NÃO definida(s): Verifique existência (consideração) de transição/pilotis no projeto.
Loc_Cercs: Quantidade de Subestruturas DIFERENTES da planta acima.
(ACRGVENT.EXE) Erro no processamento: Carga horizontal-Vento
Para corrigir o problema, é necessário realizar a edição dos critérios de cálculo conforme exemplificado;
Para a utilização de modelo de pórtico espacial edite os critérios de cálculo:
Para editar os critérios de cálculo.
- 1. Ainda na janela "Critérios de projeto de alvenaria estrutural”
- 2. Clique no botão “Critérios de cálculo”
- 3. Clique no botão “OK”, confirmando a opção de "Comum a todos os pavimentos"
Será acionado o programa de edição de critérios.
- 1. Selecione a opção “Cargas horizontais”
- 2.Marque a opção “Pórtico espacial”
Defina o piso base (PB) e piso topo (PT), apenas com as plantas que tem o mesmo número de subestruturas e subconjuntos para vento;
- 4. Confirme os pavimentos "COBERTURA " para o "Piso Topo" PT
- 3. Confirme os pavimentos "1oANDAR " para o "Piso Base" PB
- 5. Feche o programa de edição de critérios

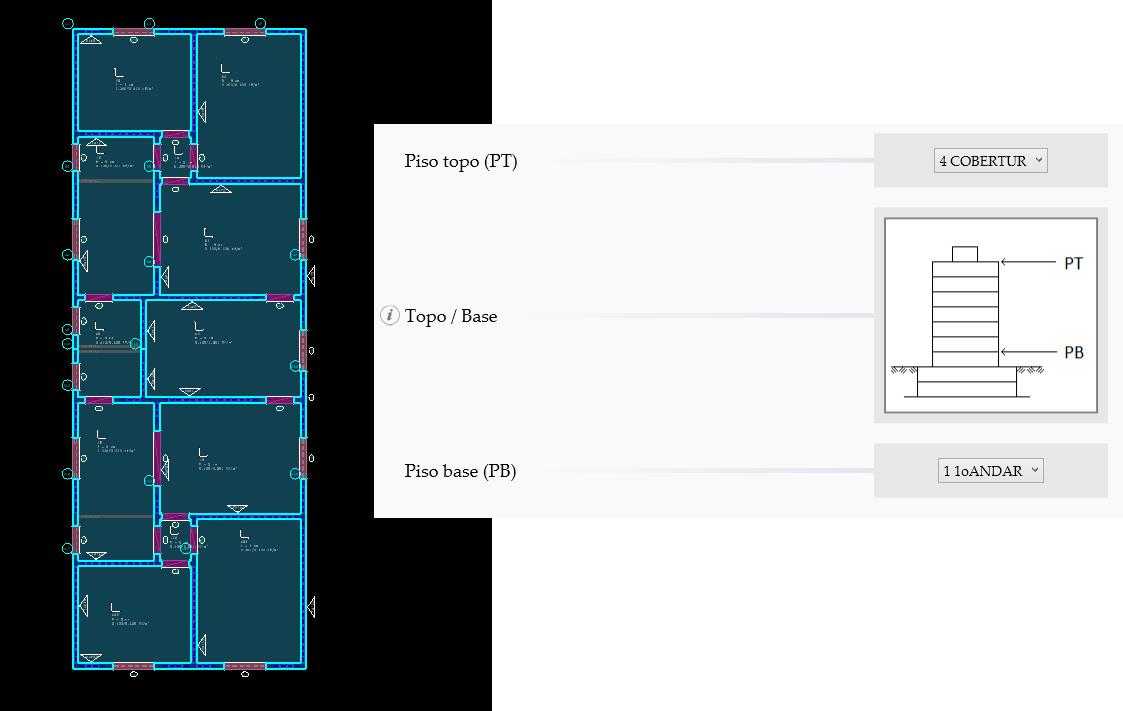

No exemplo demonstrado, os pavimentos 1oANDAR , TIPO e COBERTURA tem subconjuntos idênticos, então o piso base é 1oANDAR e o piso topo é COBERTURA:

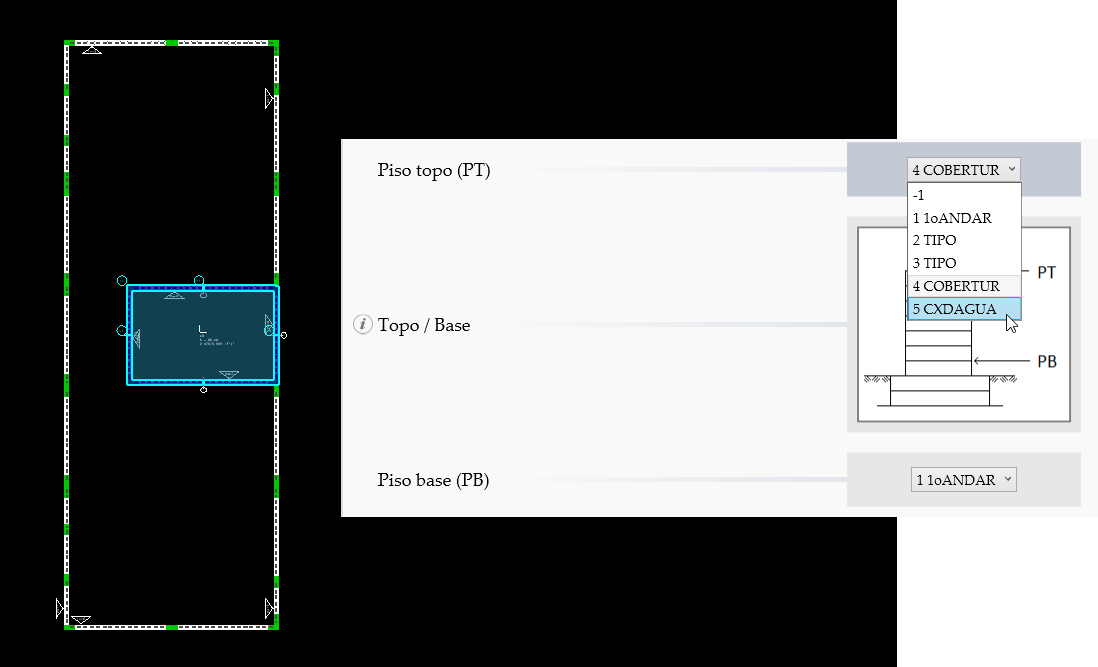

Já o piso CXDAGUA, que não tem subconjuntos iguais aos demais pisos, não deve fazer parte da composição do modelo do pórtico espacial:
