FLEXÃO SIMPLES

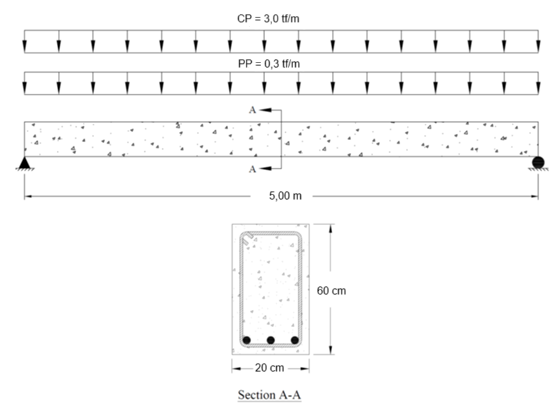

Neste exemplo, será dimensionada a armadura longitudinal e transversal de uma viga submetida a Flexão Simples utilizando como base a Norma ACI318-19, conforme dados abaixo:


Concreto - C25 (4000 psi) / Aço – ADN420 (60 ksi)

bw: 8 in / h: 24 in

Mu:

TQS = 1168,20 kip.inSoftware B = 1204,49 kip.inSoftware C = 1172,63 kip.in



Flexão:








As,min (ACI 318-19 – 9.6.1.2)




TQS = 1,05 in2Software B = 1,15 in2Software C = 1,03 in2

1,24 in2 ≥ 1,05 in2 → OK!


øMn (1404,48 kip.in) ≥ Mu (1168,20 kip.in) → OK!!


Verificação do fator de redução (ACI318-19 – 21.2.2)

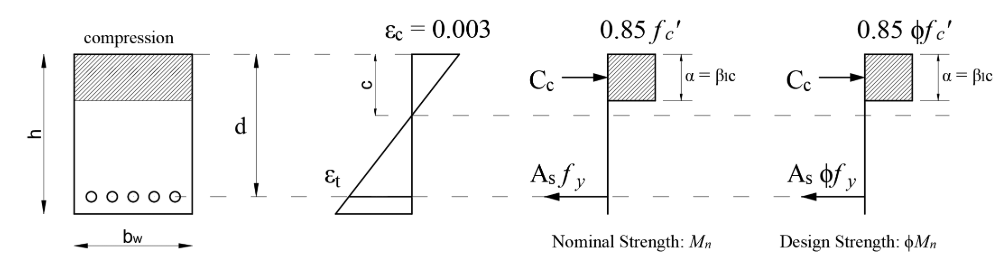

Linha Neutra: b3a88145115278adb35824bd03302572.pngb3a88145115278adb35824bd03302572.png


0,0209 ≥ 0,005 → OK! Tension Controlled! → ø 0,90 OK!


Cortante:


TQSSoftware BSoftware C
Vu = 25,51 kipsVu,design = 18,70 kipsVu = 24,45 kipsVu,design = 18,65 kipsVu = 25,42 kipsVu,design = 18,52 kips

7bb367397cb7c88332f5a35676605d1d.png ad518739ffa52ebfbd091db16d47aac7.png 28a6b7746c8855be22bbfe0a1d02774b.png




Vs ≤ Vs,lim OK!

    Ø0,75 → øVn ≥ Vu → 18,70 ≥ 18,70 → OK!!

    Área de Aço:






    1a5b39d95181673f2a90c0c8c79359af.png1a5b39d95181673f2a90c0c8c79359af.png 0,0016 ≤ 0,0067 → 4ab3c11a642ded3c352fedae41c99a35.png!! 0,0067 in2!!

    Espaçamento:



    8b4c578af9c587a34a740e9beac68d2c.png8b4c578af9c587a34a740e9beac68d2c.png→ #3 c/ 10 in


    øVn (23,89 kips) ≥ Vu (18,70 kips)
