Coordenadas Compartilhadas
Muitas vezes o modelo BIM é compatibilizado a partir de coordenadas topográficas.

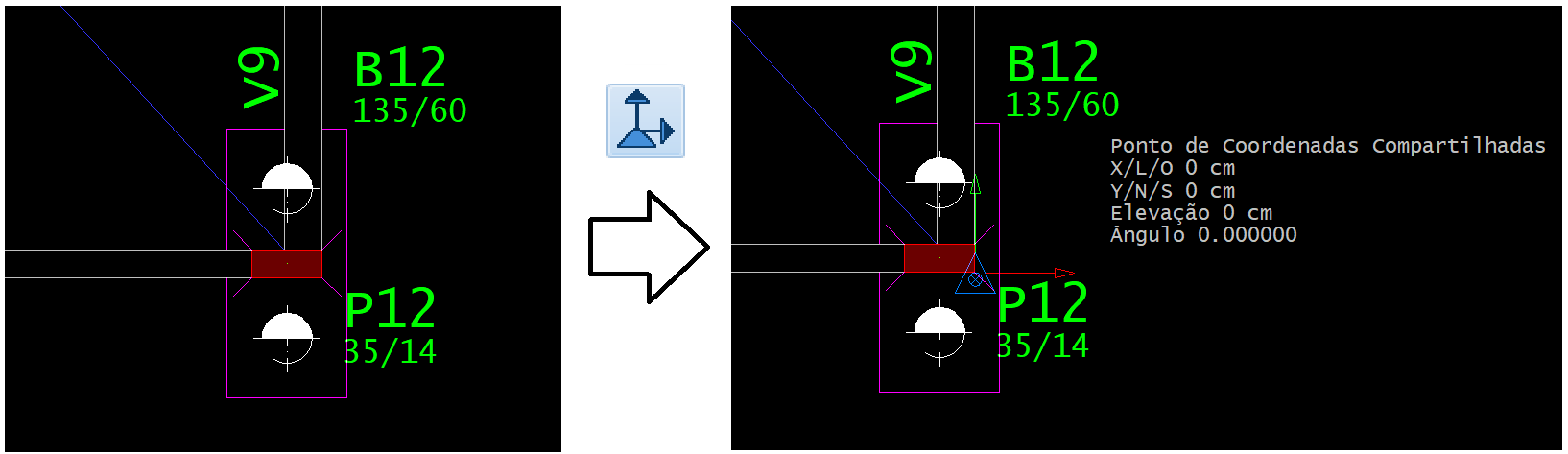

Para exportar o projeto com Coordenadas Compartilhadas, no Modelador Estrutural, o usuário escolhe um dos pavimentos e executa o comando:
- 1. No Modelados Estrutural, selecione a aba "BIM"
- 2. Clique no botão " Coordenadas compartilhadas" do grupo compatibilização
- 3. Clique com o mouse sobre o pronto escolhido

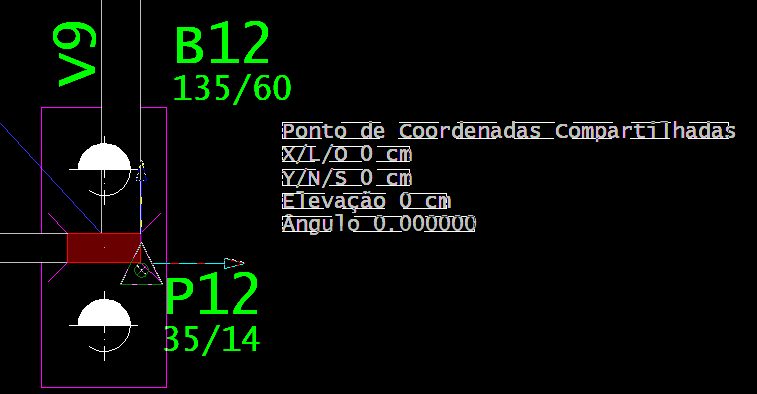

No ponto escolhido pelo usuário no Modelador Estrutural, através de um duplo clique sobre os dados é possível e definir as coordenadas e a rotação que aquele ponto vai referenciar.
Coordenadas topográficas:
- Coordenadas UTM X/Leste/Oeste
- Coordenadas UTM Y/Norte/Sul
- Elevação UTM Z
Posição no Modelo:
- Abscissa do ponto base de coordenadas - X/Leste/Oeste
- Abscissa do ponto base de coordenadas - Y/Norte/Sul
- Cota do ponto base de coordenadas
- Ângulo local ou Longitude
No Revit, com o mesmo sistema de coordenadas definido, o usuário importa o modelo via plugin.
O modelo é transformado automaticamente de forma a compatibilizar ambos os sistemas de coordenadas.
