Vigas - Cirsoc Ejemplo - Flexão Simples 3

FLEXÃO SIMPLES

Neste exemplo, será dimensionada a armadura longitudinal e transversal de uma viga submetida a Flexão Simples utilizando como base no Ejemplo 2.I.3 do Ejemplos de Aplicación Del Reglamento de Estructuras de Hormigón da Norma Cirsoc-2005, conforme dados abaixo:

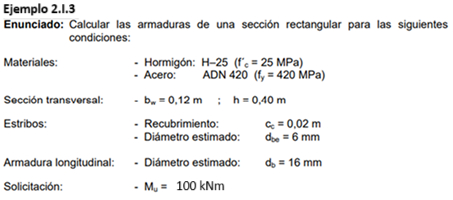

Dados:



Flexão:

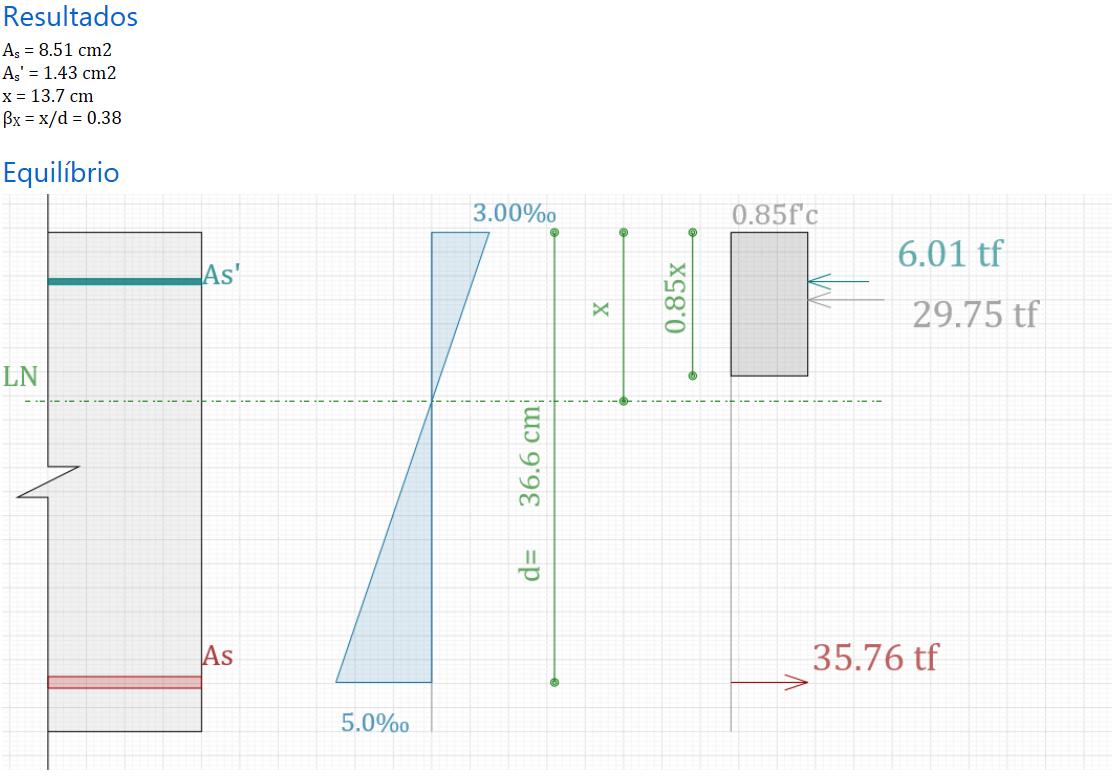

TQS:Cirsoc 201-2005:
A's = 1,43 cm²A's = 1,39 cm²
As = 8,51 cm²As = 8,47 cm²

10,05 cm² ≥ 8,47 cm² → OK!!


øMn (107,60 KN.m) ≥ Mu (100,00 KN.m) → OK!!


Conclusão:

Os resultados obtidos pelo software são muito similares aos resultados previstos pelo cálculo manual da Norma Cirsoc-2005.
