Variação de seção
Vigas de Seção Variável discreta no vão
O sistema, dentro do Editor Rápido de Armaduras, apresenta os diagramas de As,nec X As,det, considerando a efetiva variação das dimensões da seção transversal ao longo do vão. Estes diagramas são realizados para as armaduras longitudinais e transversais.
Funcionamento
Dentro do Editor Rápido de Armaduras é possível verificar, visualmente, o total de armadura detalhada (As,det) e a armadura necessária (As,nec).
O que o programa de Vigas faz:
A viga pode ter variação na seção transversal localizada (variação não linear) no vão devido a quatro fatores diferentes:
- Altura variável no vão
- Largura variável no vão
- Altura constante, mas com defasagem na face superior/inferior no vão
- Largura constante, mas com defasagem na face lateral no vão
Até a versão V25 dos Sistemas TQS, os diagramas de [As existente X As necessário] não consideravam a variação de seção ao longo do vão. Os diagramas sempre eram obtidos e apresentados a partir da menor seção geométrica.
Na variação de seção no vão, as dimensões da seção geométrica empregada para dimensionamento da viga não são as dimensões puramente geométricas da viga. Ela é obtida a partir da seção efetiva da viga com a variação da face menor para a face maior da viga com a inclinação de 2 (horizontal) para 1 (vertical) conforme prescreve a NBR6118:2014.
A partir da versão V26 dos Sistemas TQS, em cada ponto da seção transversal da viga, já considerando a variação da seção ao longo do vão, são calculadas:
- Valores das armaduras longitudinais superiores e inferiores.
- Valores das armaduras transversais
Estes valores de armaduras são apresentados nos diagramas de armaduras necessárias e existentes ao longo do vão da viga para armaduras longitudinais e transversais.
Os diagramas de As existente e As necessário podem apresentar valores divergentes. Três principais casos podem ocorrer:
- Diagrama de As existente >>>> As necessário.
Neste caso, o usuário pode realizar a edição das armaduras para que os diagramas de As se aproximem.
Exemplo:

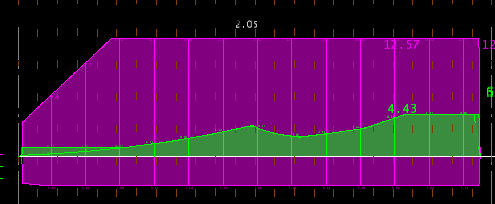

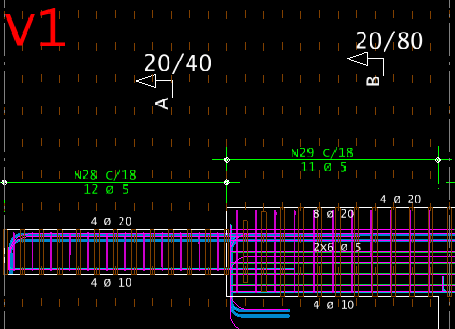

Neste caso o dimensionamento a flexão negativa no balanço foi realizado com a seção de 20/40. O diagrama de As necessário foi apresentado com a dimensão da viga como sendo 20/80.
- Diagrama de As existente <<<< As necessário.
Neste caso, o usuário pode realizar a edição das armaduras para que os diagramas fiquem coerentes.
Exemplo:

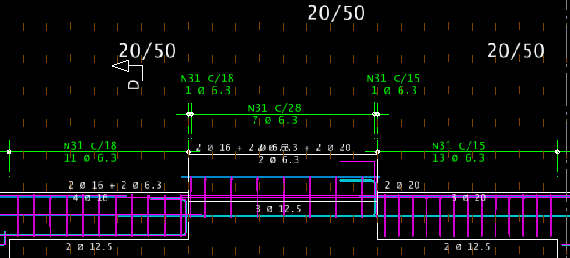

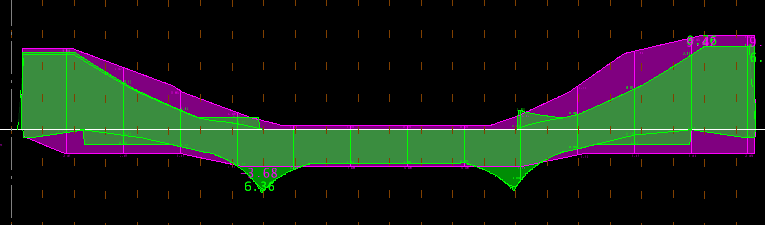

Neste caso o dimensionamento da viga foi realizado com a seção de 20/50. Entretanto, no ponto onde a seção da viga sofre uma defasagem a seção útil da viga diminui e, consequentemente, a armadura necessária cresce. O diagrama de As necessário aponta os valores nos dois pontos singulares do vão.
- Em certas situações, quando a seção transversal assume valores reduzidos, a viga não passa pela impossibilidade de dimensionamento.
Neste caso é necessário alterar a variação da seção da viga.

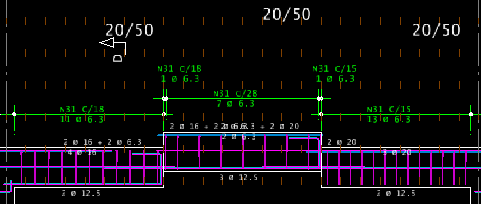

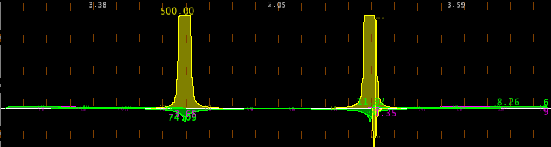

Exemplo:
