Janela Lateral

Os editores gráficos passam a contar com uma janela lateral com árvore de objetos e tabelas de propriedades.

Para cada tipo de elementos gráfico selecionado, a janela apresenta comportamento diferenciado e específico.

Através desta janela é possível:

  • Fazer o controle de liga/desliga de níveis de desenho;
  • Ligar/desligar ortogonal e capturas;
  • Editar bitolas de ferros;
  • Editar dados e critério de cotas;
  • E muito mais.
  • d8b7713b04353a9a34f0db714450cd27.png

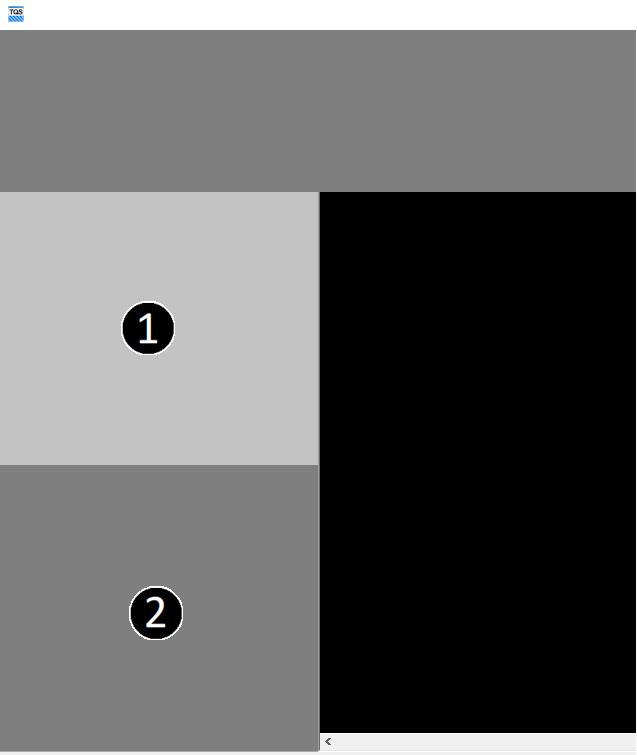

  • (1) Propriedades globais do desenho;
  • (2) Propriedades do elemento gráfico selecionado.

Funcionamento

Com um desenho aberto no editor gráfico, selecione algum elemento gráfico. A janela lateral irá apresentar as propriedades do elemento.
