Sistema Local Girado

Dentro do editor gráfico é possível alterar o modo de visualização de modo que o Sistema Local de coordenadas fique girado, com um ângulo conhecido. Esta alteração é muito útil em edifícios onde parte da estrutura não seja ortogonal.

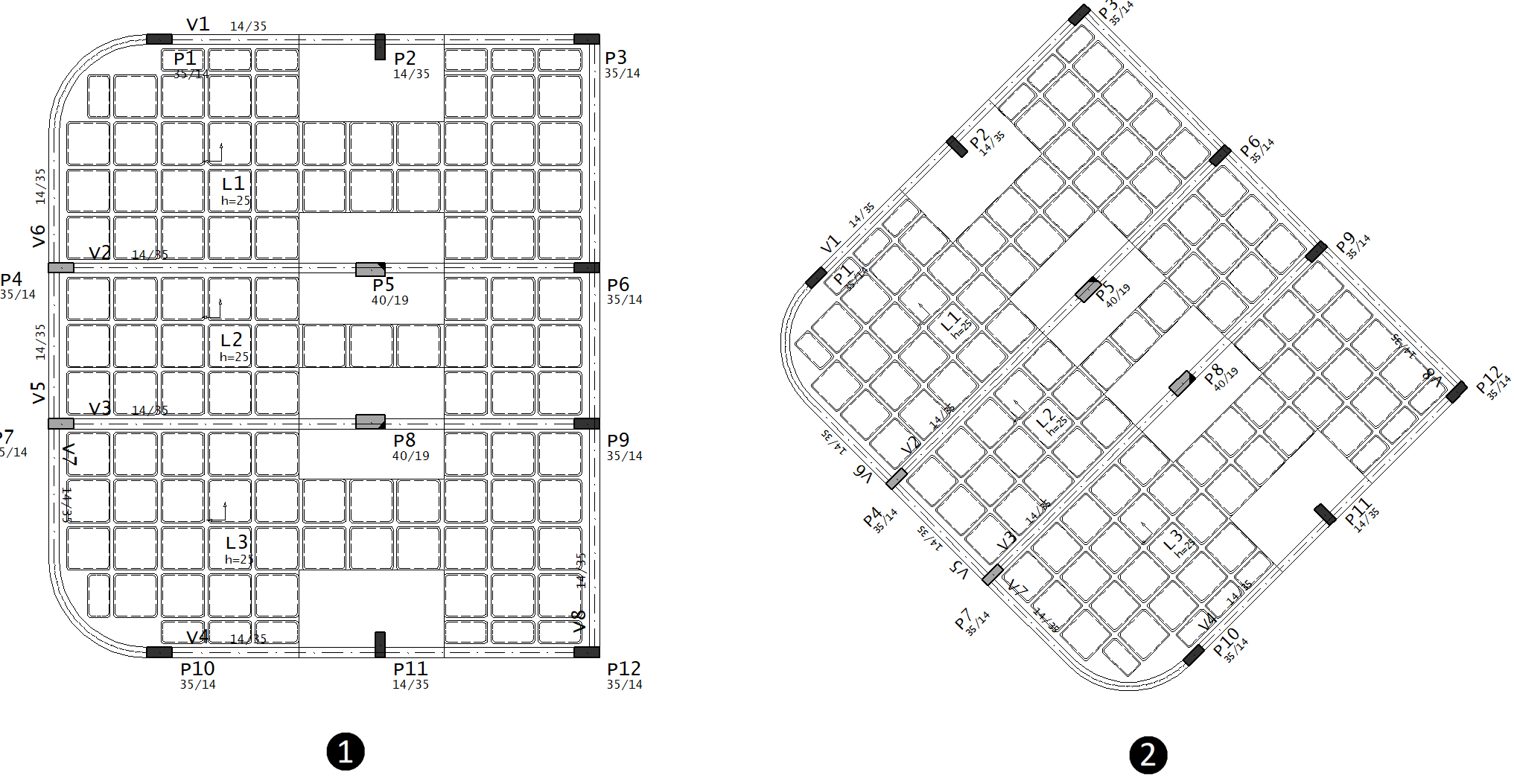

  • (1) Sistema Local à 90°;
  • (2) Sistema Local Girado à 45°.

Funcionamento

Para alterar o ângulo do Sistema Local, dentro de um Editor Gráfico, execute:

  • Exibir - Sistema Local - Girado ângulo
  • Digite o ângulo desejado.
