SAPATAS

Neste exemplo vamos verificar os resultados do dimensionamento de uma sapata usando a Norma ACI 318-19. Este exemplo é interessante pois com a norma ACI 318-14 a sapata era adequada em todas as comprovações. Mas na nova versão da norma esta sapata precisa de uma espessura maior por cortante.

O exemplo foi feito nos softwares TQS, RAM Elements e Staad Pro.

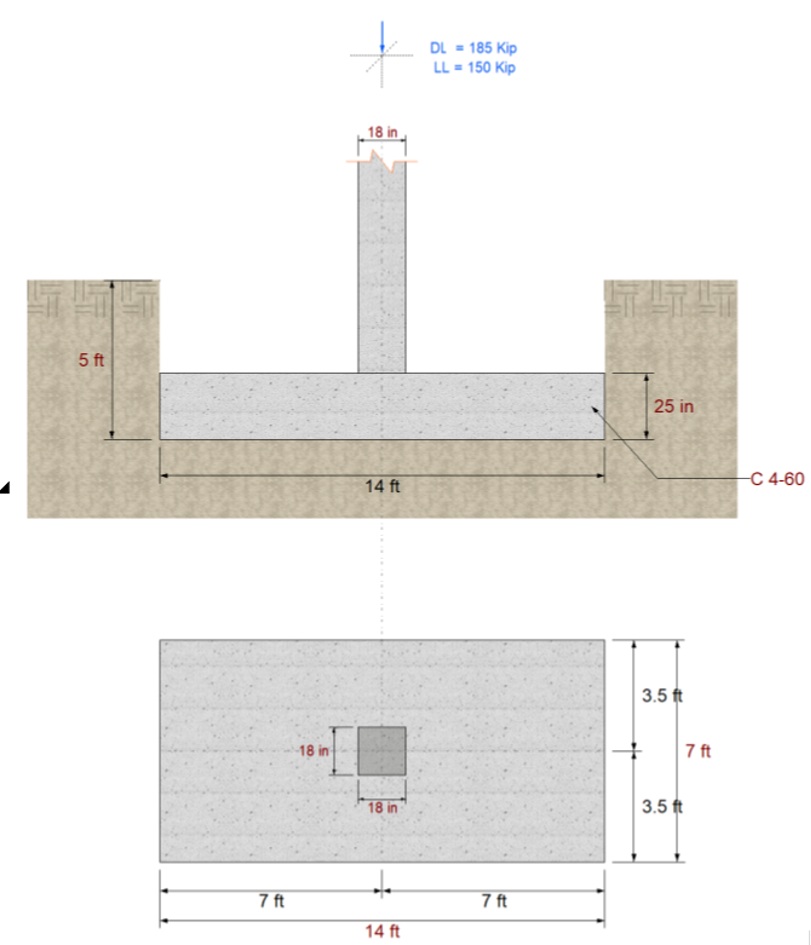

Dados:

fc= 4ksi, fy = 60ksi

qadm do solo = 4000 psf = 27.74 psi

A carga sísmica não a sido considerada.

Resultados ELS:

O tombamento e o deslizamento não são críticos.

Resultados ELU:

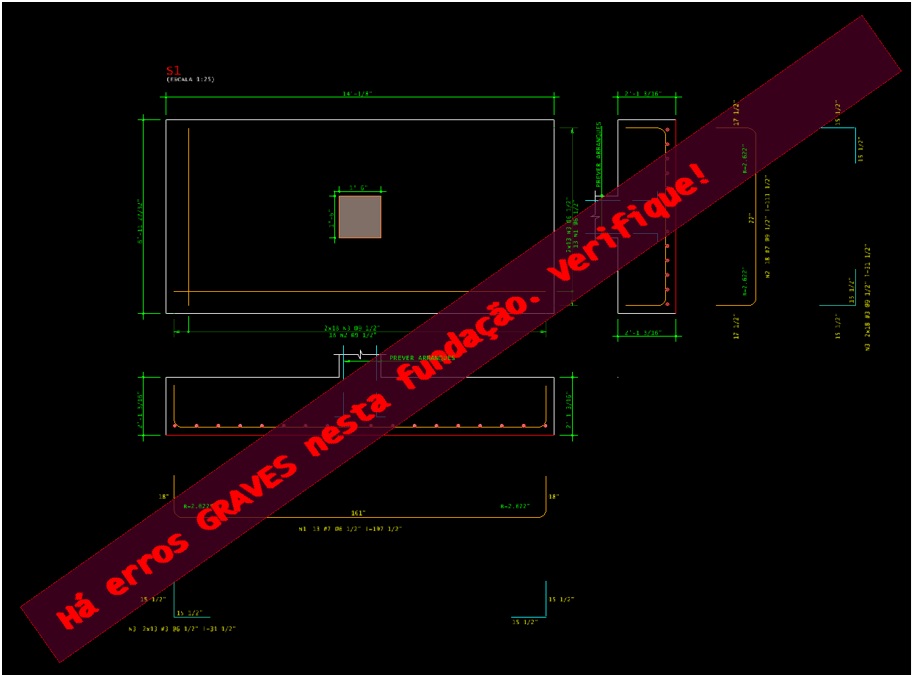

Como era de se esperar, não passou no resultado de Cortante em X. Nesses casos o TQS mostra uma tarja sobre o desenho de forma a deixar claro o erro ocorrido:

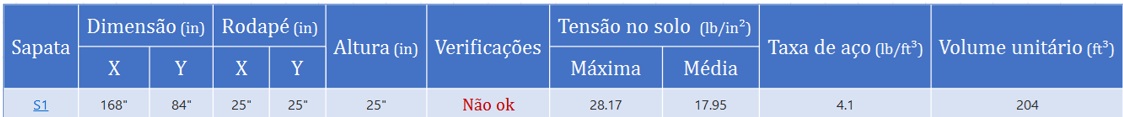

Além da marcação no relatório e na lista de erros:

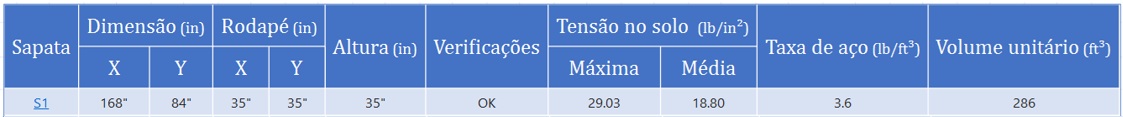

Ao se ajustar a altura para 35", os resultados passam:

Conclusões:

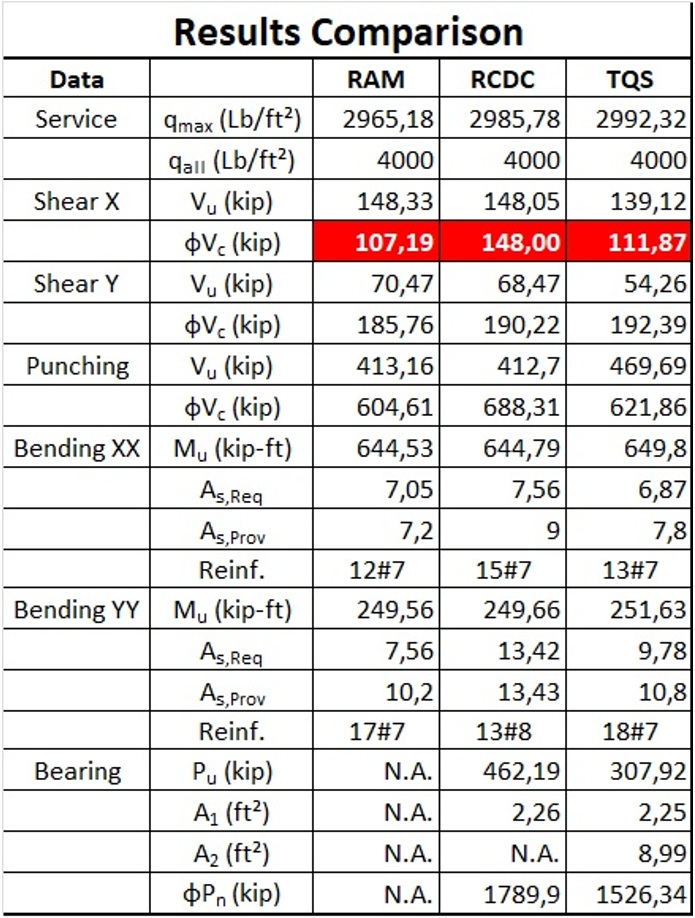

Em geral os resultados deste exemplo são bastante aproximados aos dos outros softwares e dos valores calculados com ACI 318-19, confirmando que as correções últimas estão corretas. O Staad Pro apenas que apresenta alguns resultados um pouco divergente dos demais.
