Vigas - Flexão Simples 11

FLEXÃO SIMPLES

Neste exemplo, será dimensionada a armadura longitudinal de uma viga submetida a Flexão Simples utilizando o Ejemplo 4 - pagina 77 do livro Introduccion ao Cálculo de Hormigon Armado - 2. Edicion, com a Norma Cirsoc-2005 e comparando os resultados com os obtidos no sistema TQS, conforme dados abaixo:


Dados:

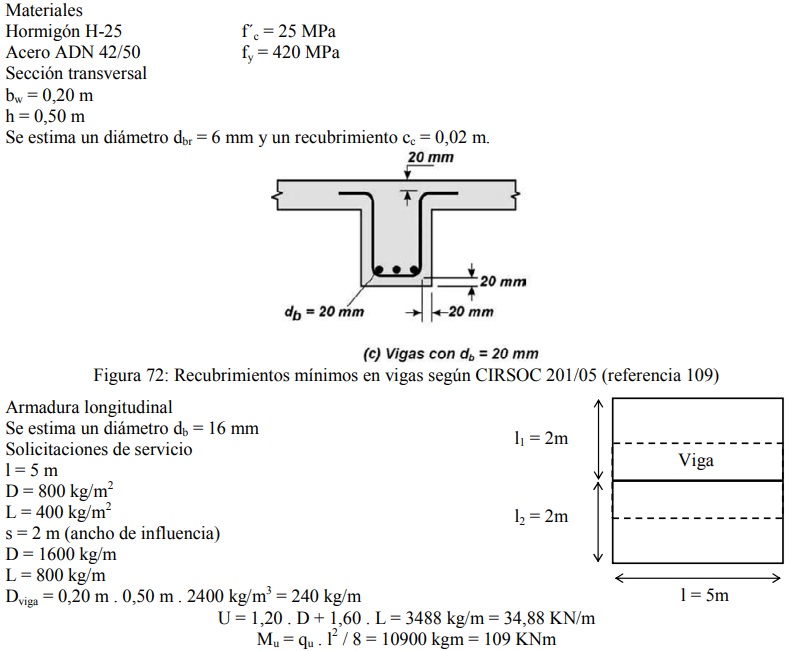

Cálculo Manual - Cirsoc 201-2005 - Flexão:





27e3bb6e47341ea52294a3a80195c149.png 2fc1daebb2d21a3cd94d7d6fa1de187c.png










Conclusão:

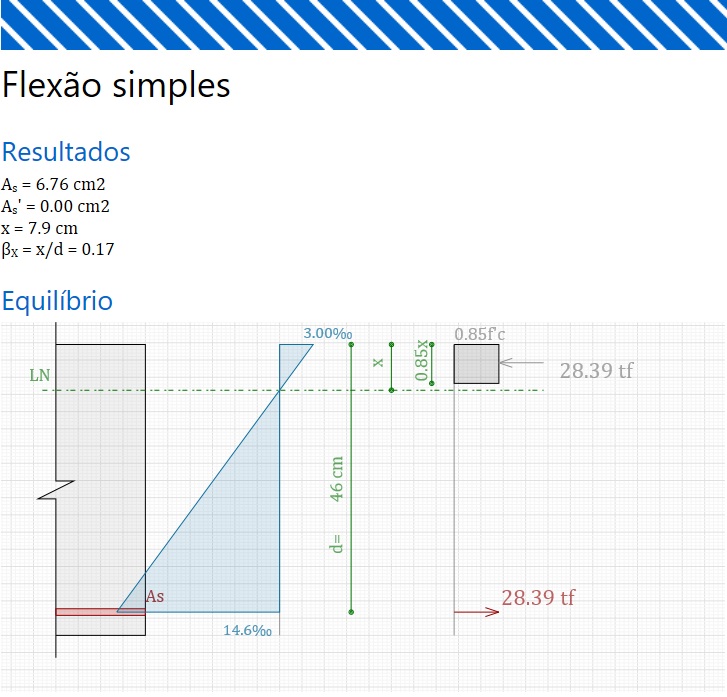

Os resultados obtidos pela Norma e pelo software TQS são iguais.
