Pilar - ACI Example

PILAR

Neste exemplo, se tratará de uma coluna do Manual da ACI no qual os efeitos de segundo ordem não são considerados ou não afetam os resultados:

Column Example 2 Column for an ordinary moment frame

The Reinforced Concrete Design Handbook SP-17 para à ACI 318-14 Volume 1, Ninth Edition, pages 370 – 376.

O exemplo se à executado no TQS, no RAM Elements e no PCA column (versão de avaliação de 2005)

Materiais:

f´c = 5ksify = 60 ksil = 18 ft

h = 24 inb = 24 in c= 1.5 in

Loads:

Resultados – Armadura longitudinal

Todos os programas respeitam a armadura mínima de 1% da seção.

Se adota 8#8 com distribuição uniforme.

O diagrama de interação obtido pelos distintos softwares se mostra a continuação:

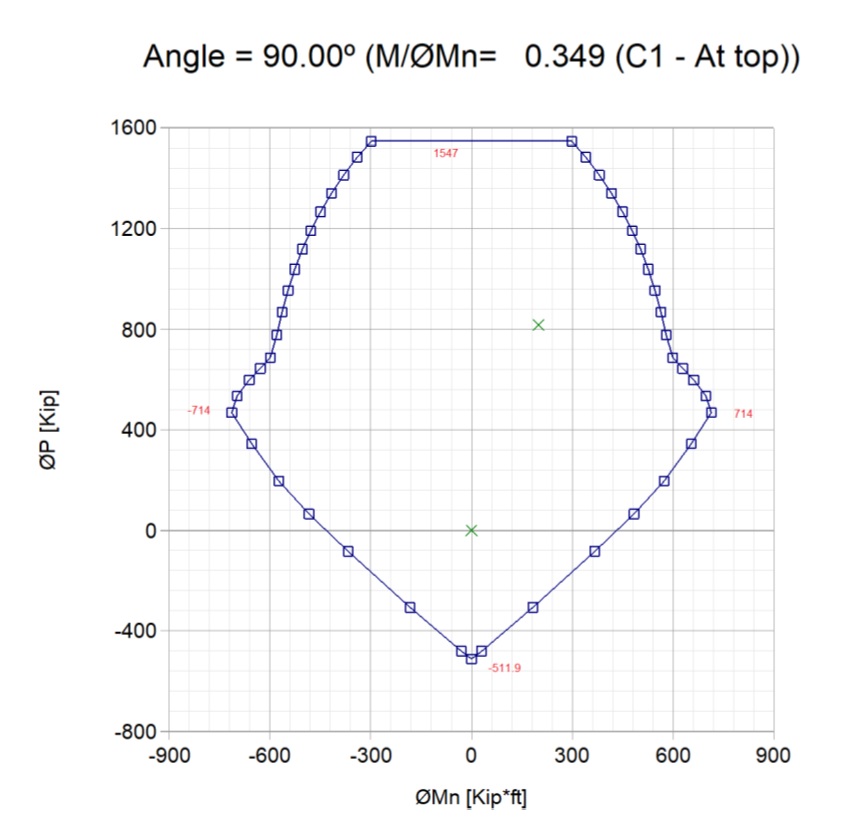

RAM Elements com as solicitações críticas

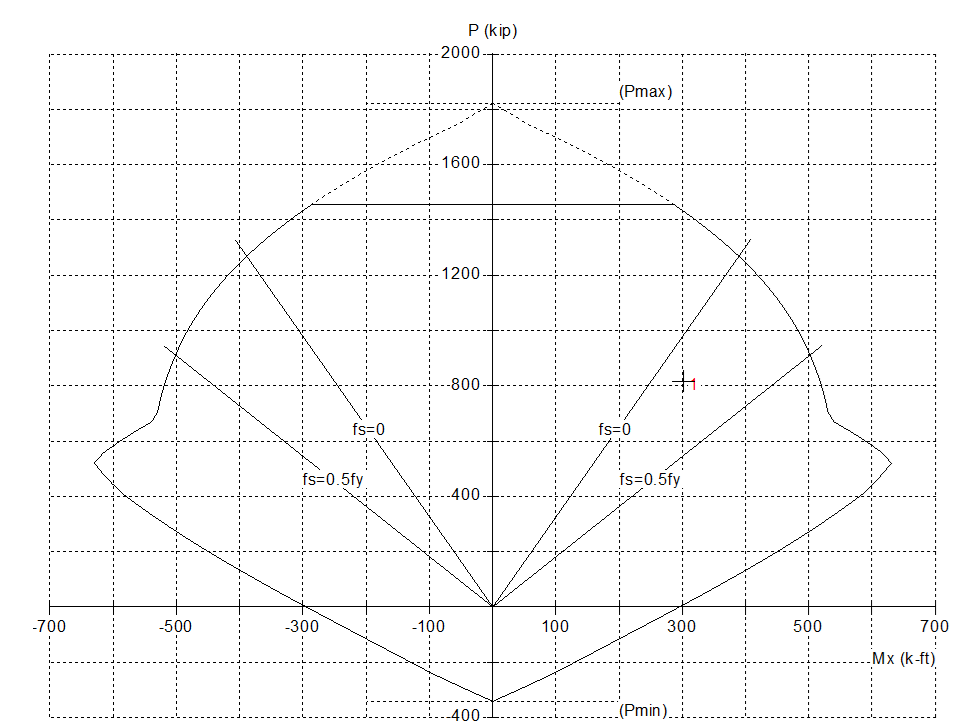

PCA Column com a solicitação crítica

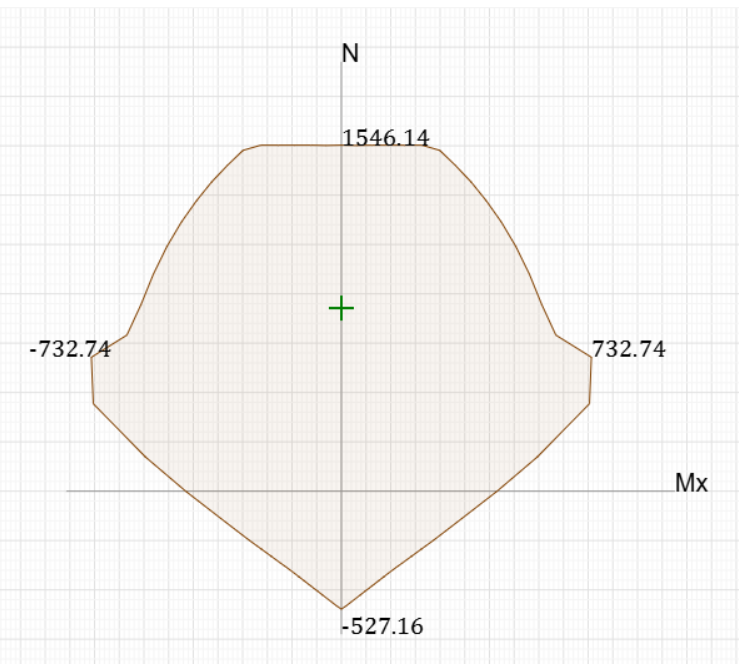

TQS com saída mais discretizada

Resultados – Armadura transversal

Então:

Espaçamento armadura transversal:

Espaçamento Mínimo:

Espaçamento Máximo:

TQS: 10 in

Conclusões:

Se verifica que o diagrama de interação do TQS coincide muito bem com os diagramas dos outros softwares utilizados. Os resultados de espaçamento e Vc atendem tb os limites dos cálculos manuais apresentados.
