Pilar - Flexão Composta Obliqua 1

FLEXÃO COMPOSTA OBLIQUA

Neste exemplo, será comparada a curva de interação gerada pelo TQS para um pilar conforme dados abaixo, de forma a comparar com os cálculos manuais do ACI 318-19 e os gerados por outro software.

O exemplo foi obtido da página web da empresa Structure Point que foi desenvolvida pela PCA (Portland Cement Association) e é muito conhecida. O exemplo tem várias referências e usa a norma ACI 318-19.

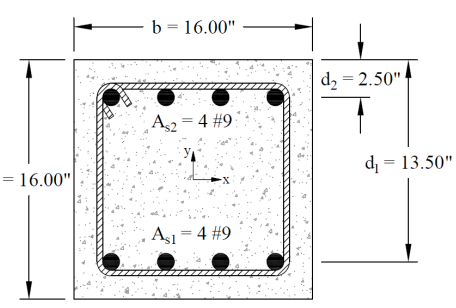

Dados:



f´c = 5ksify = 60 ksil = 18 ft

h = 16 inb = 16 in c= 2.5 in

Reforço superior e inferior: 4#9

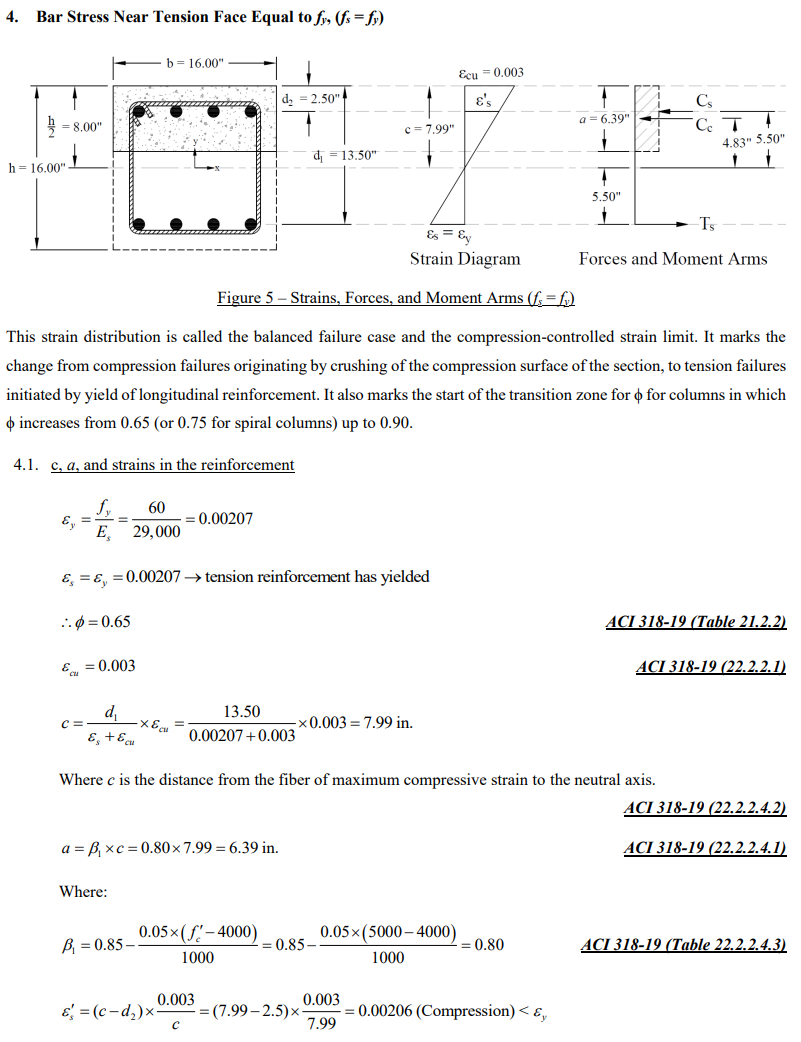

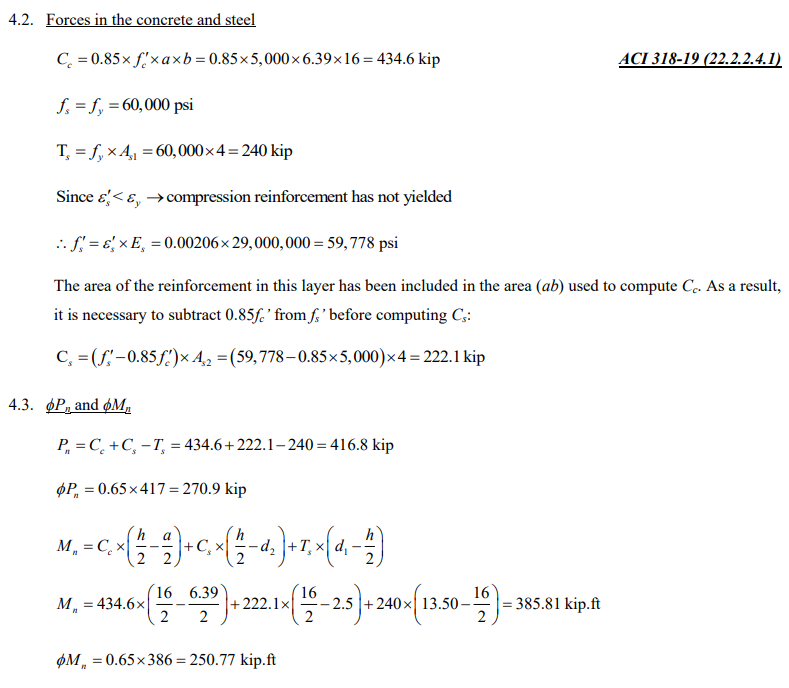

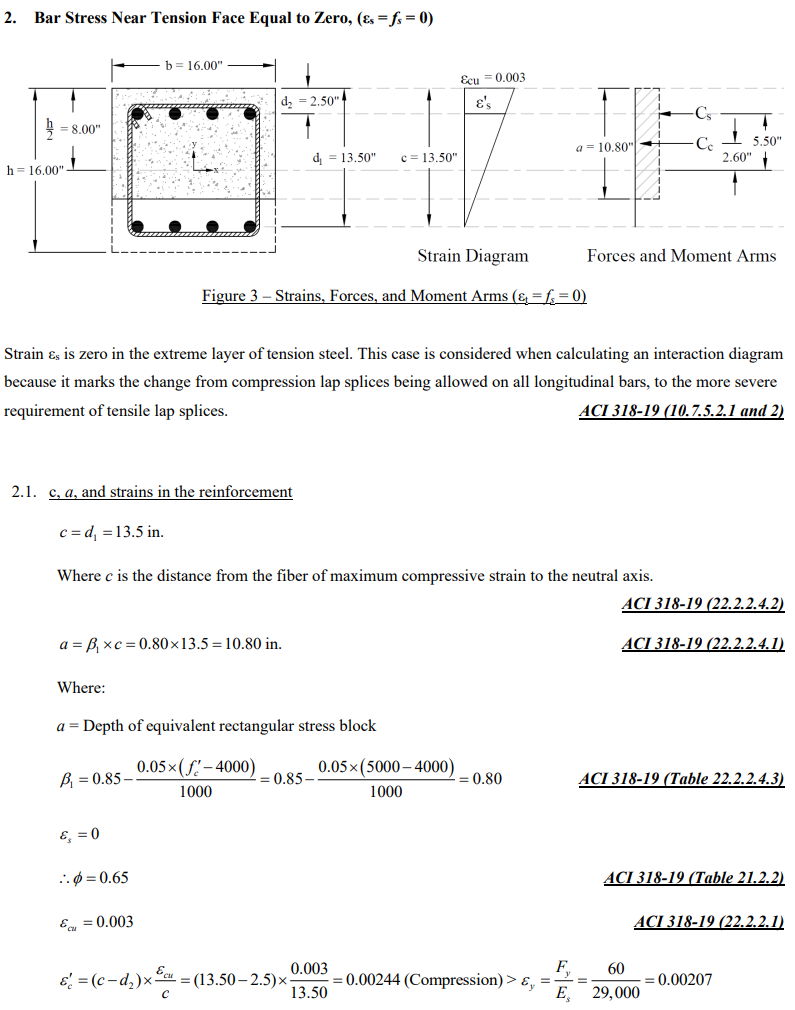

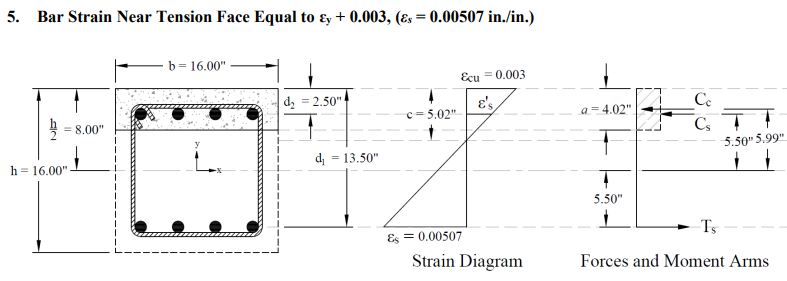

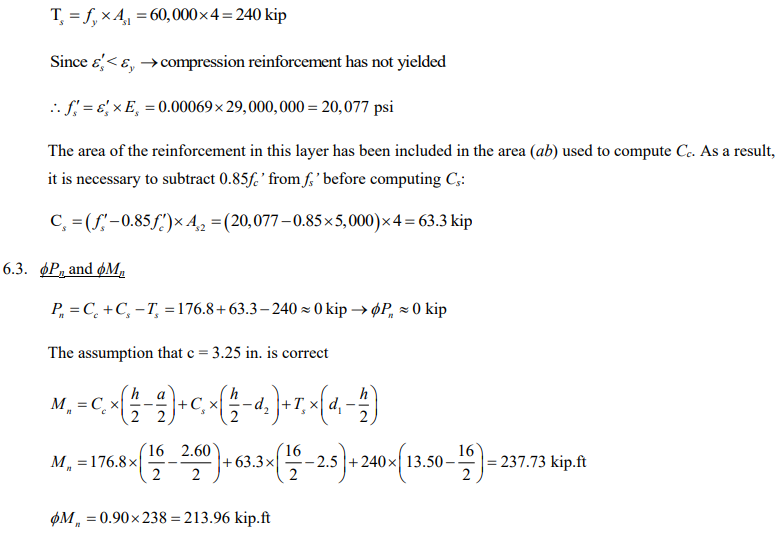

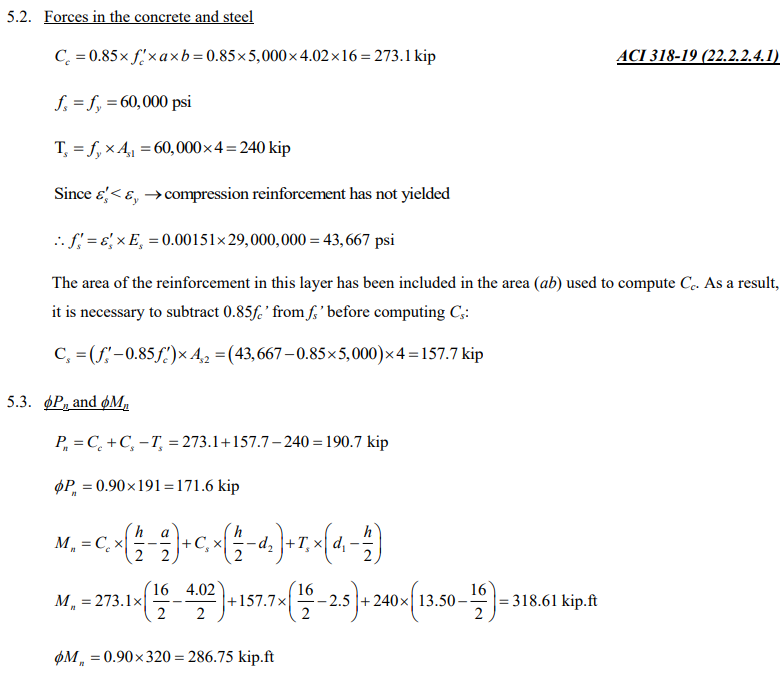

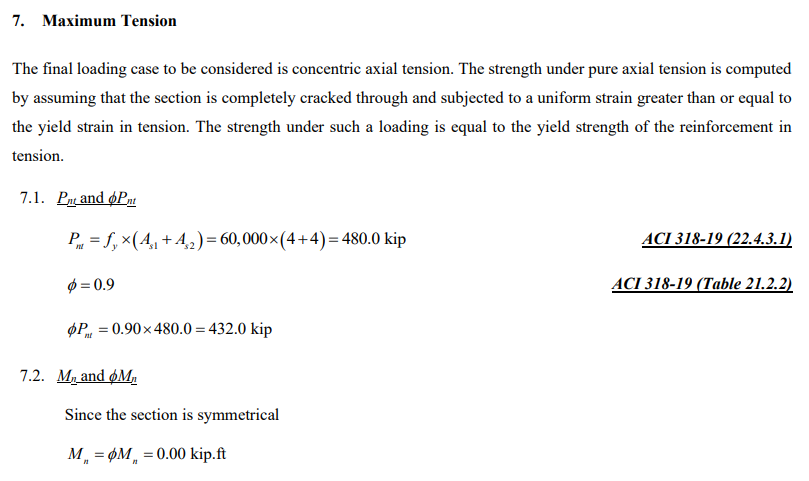

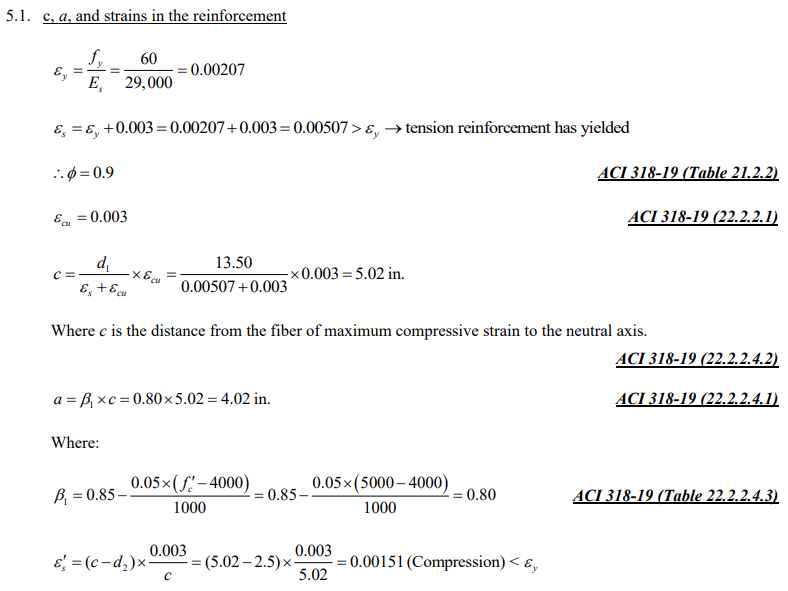

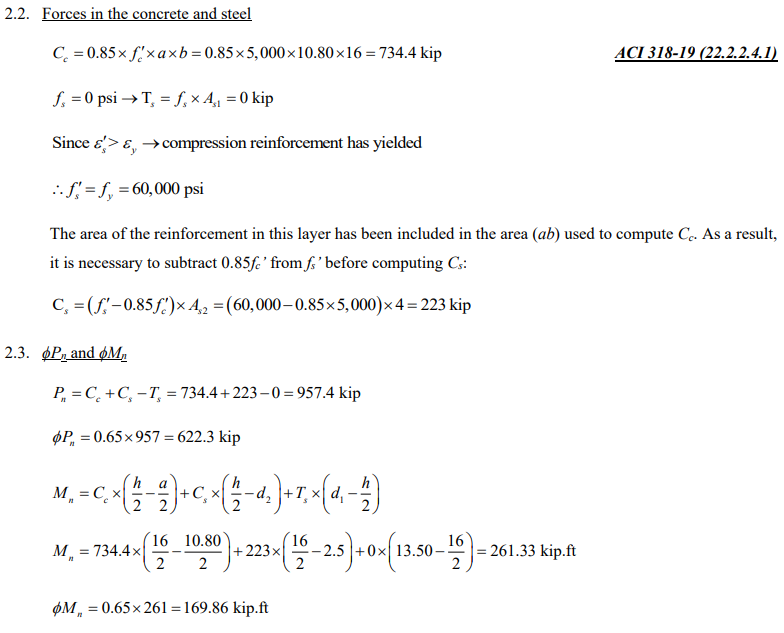

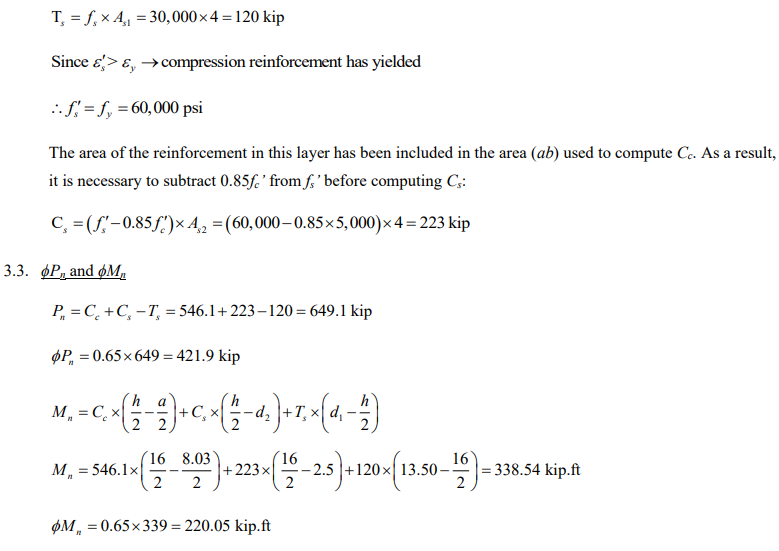

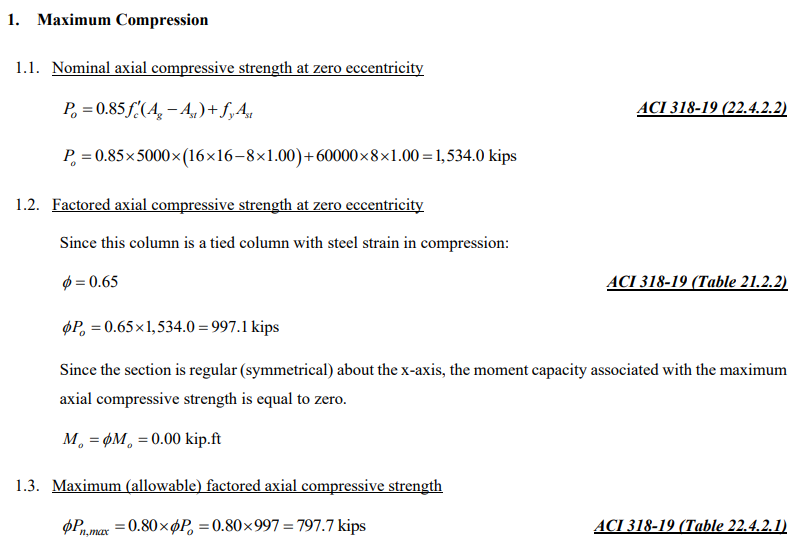

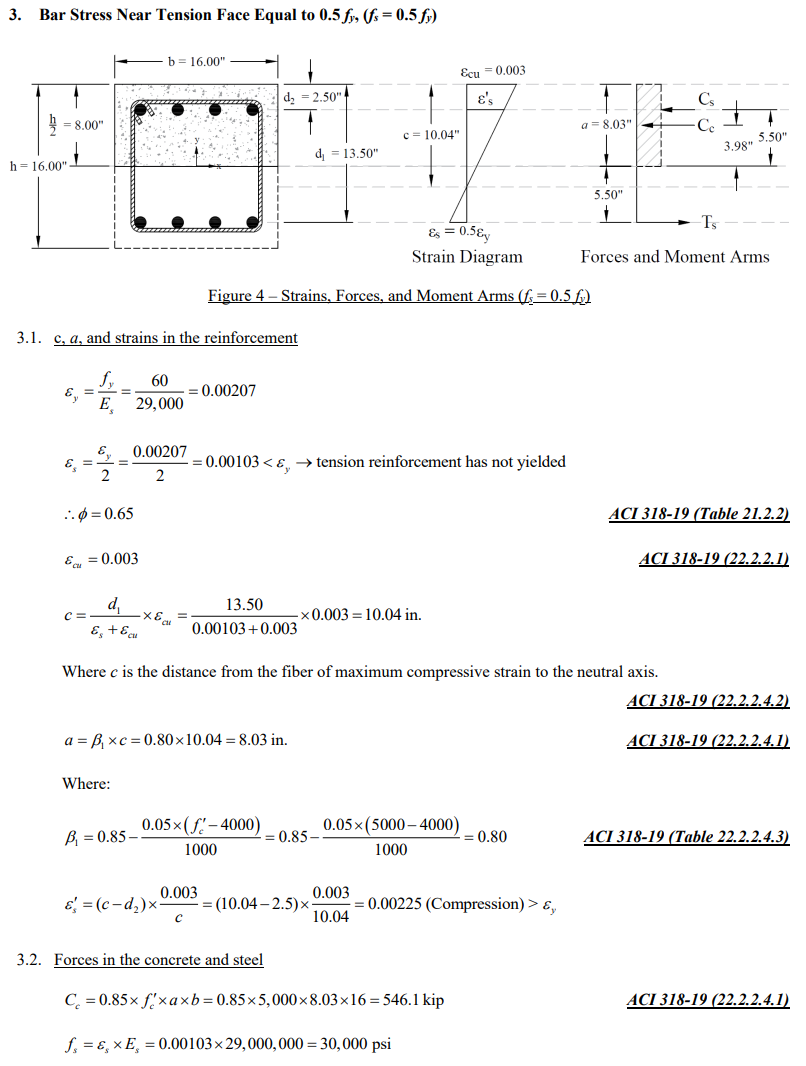

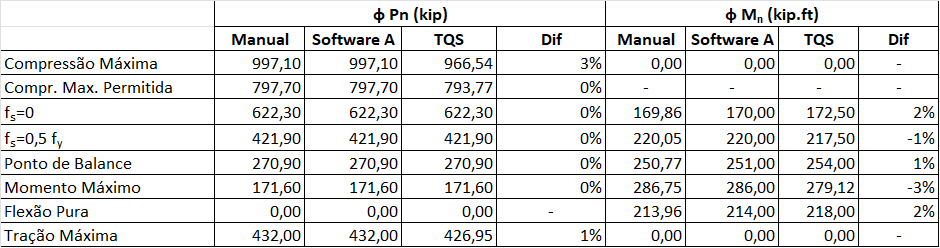

Cálculos manuais:

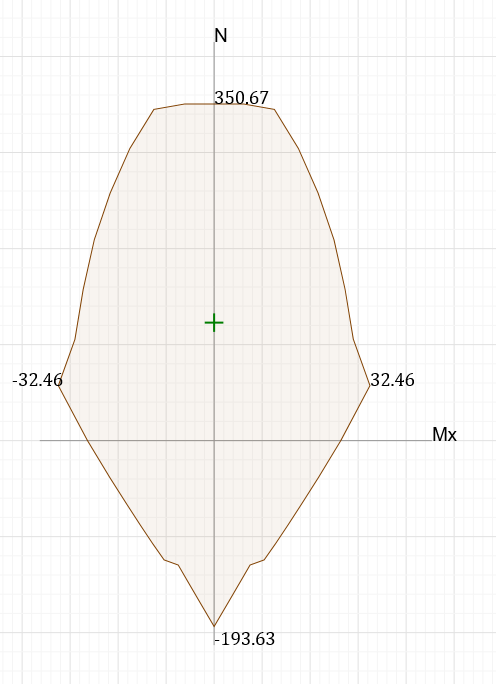

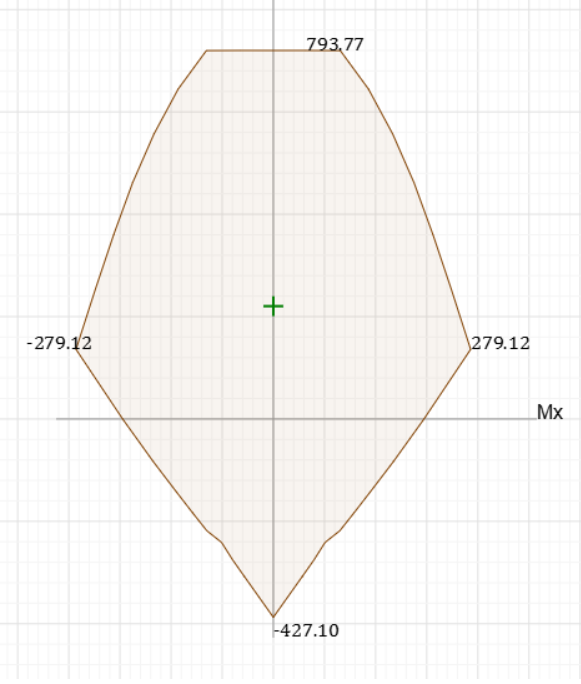

Curva de Interação TQS (kip, kip.ft)

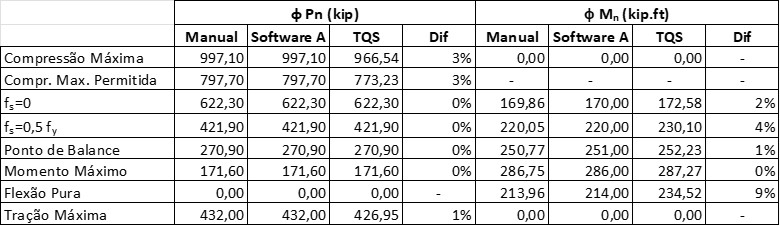

Conclusão:

Os valores apresentados nos diagramas são muito semelhantes com diferenças mínimas.
