SAPATA EXCENTRICA

Este exemplo tem como base o Ejemplo 87 do livro Introduccion al Cálculo de Hormigon Estructural - 2. Edicion (página 575). Se trata do dimensionamento de uma sapata e suas verificações. O modelo será lançado tb no software TQS com os mesmos esforços para comparação de resultados de flexão na sapata.

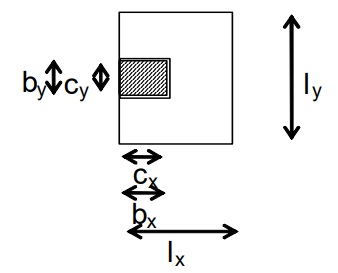

Dados:

Concreto: H-20

Aço: ADN 420

q = 2,0 kg/cm2

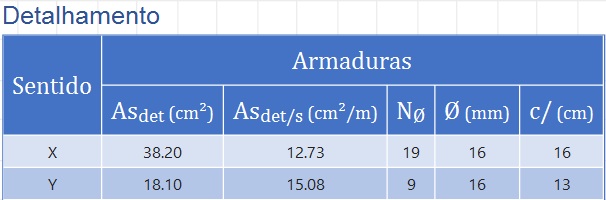

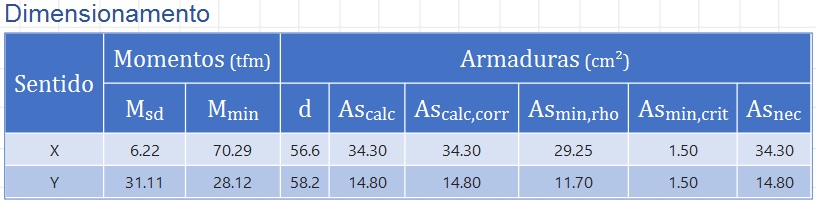

Dimensionamento a Flexão - Cirsoc:

Direção y:










Direção x:











Dimensionamento a Flexão - TQS:

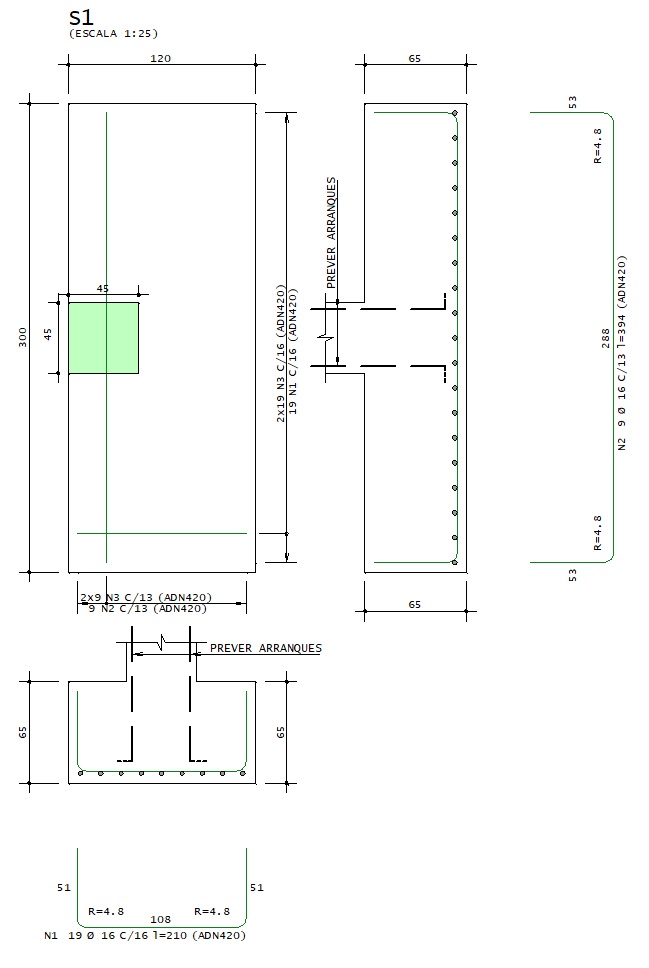

Desenho 2D:

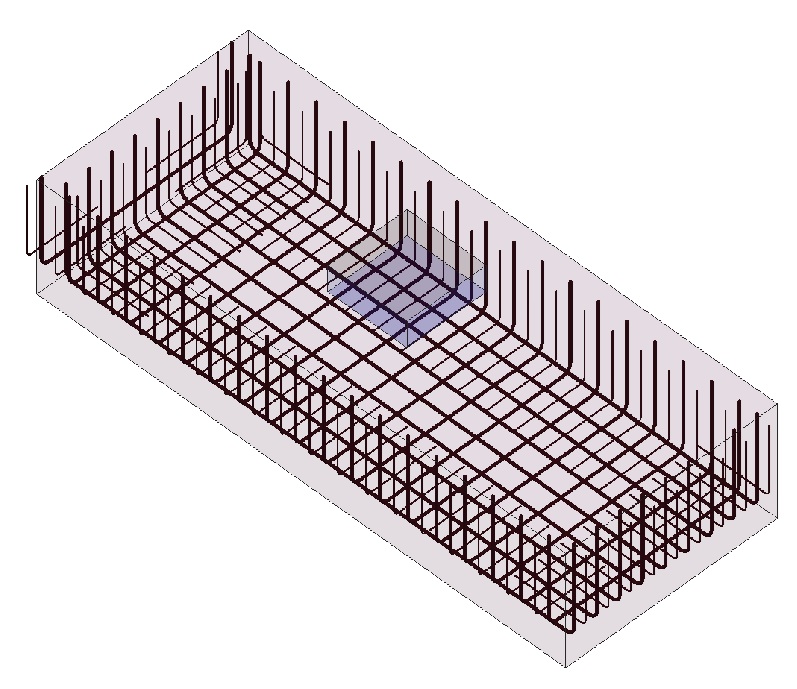

Detalhe 3D:





Conclusão:

Os resultados obtidos são muito semelhantes entre os apresentados pelo exemplo e o modelo feito no software TQS.
