Pilar - Cirsoc Ejemplo 1

PILAR

Este exemplo tem como base o Ejemplo 75 do livro Introduccion al Calculo de Hormigon Estructural - 2. Edicion (pagina 450). Os valores e a curva de interação do pilar proposto no exemplo serão comparados com resultados da curva do software TQS.

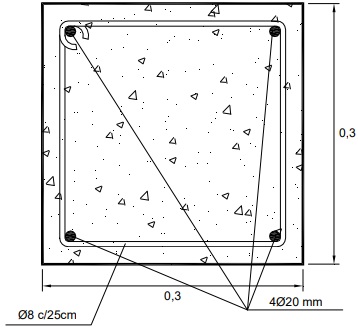

Dados:




Diagrama de Esforço - Cirsoc:


Obs: Gráfico apresentado no exemplo não é o gráfico resistente. Falta a multiplicação do fator redutor de resistência "ø" para cada caso.


Envoltória Resistente do TQS:

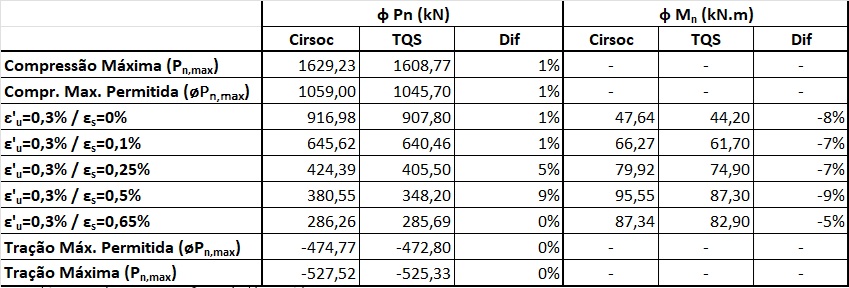

Resultados:



Conclusão:

Os resultados obtidos são muito semelhantes ao exemplo apresentado pelo livro.
