PILAR - FLEXÃO COMPOSTA OBLIQUA

Este exemplo tem como base o Ejemplo 78 do livro Introduccion al Calculo de Hormigon Estructural - 2. Edicion (pagina 463). Serão calculadas as armaduras longitudinais e transversais para comparação com os resultados do exemplo.

Dados:

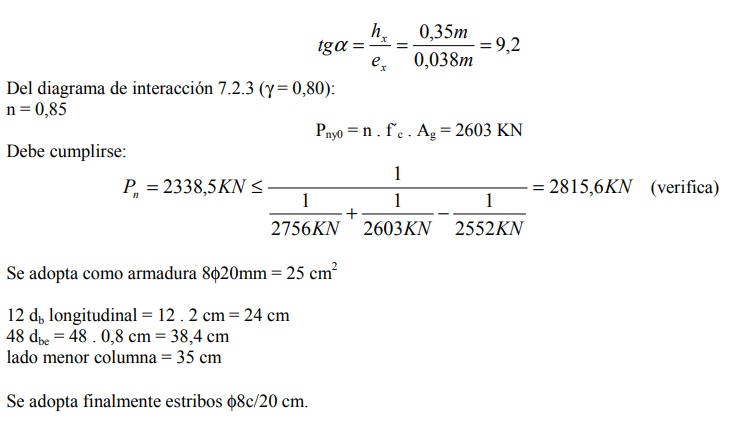

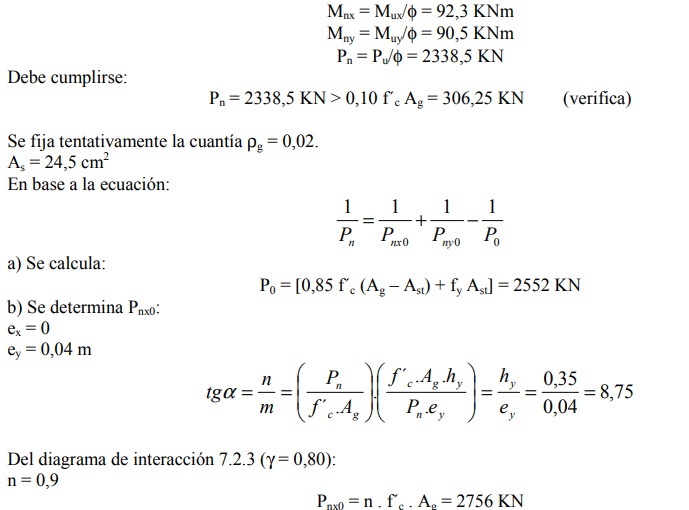

Resolução segundo Cirsoc 201-2005:

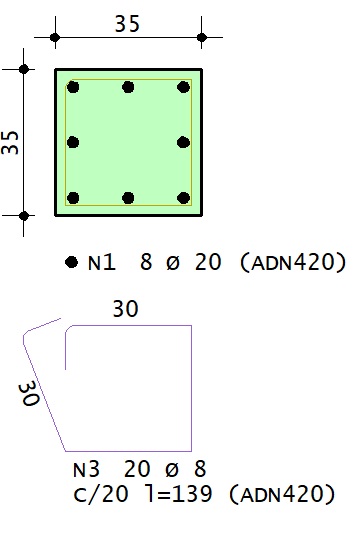

Resultado no TQS:

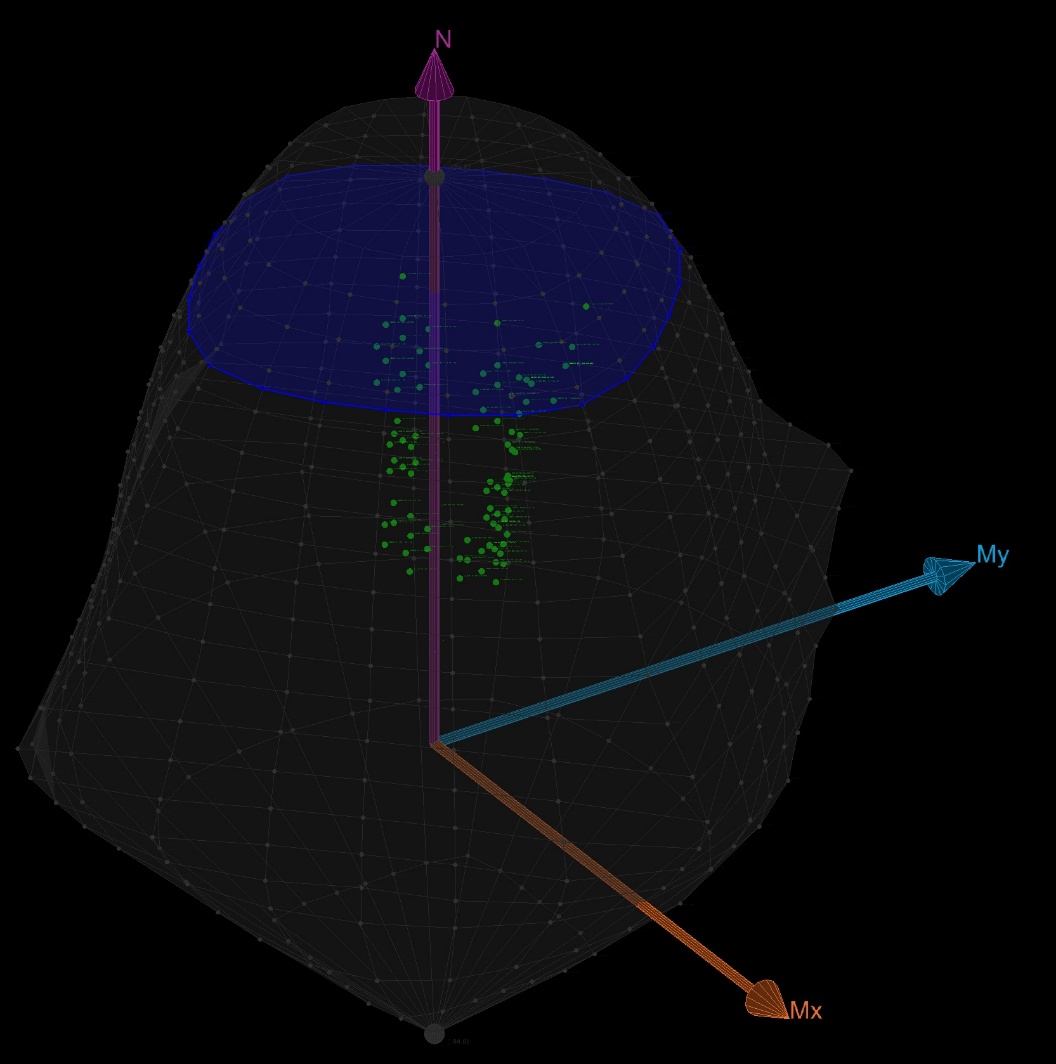

Curva de Interação 3D do TQS:



Conclusão:

Os resultados obtidos são iguais ao exemplo apresentado pelo livro.
