FLEXÃO SIMPLES

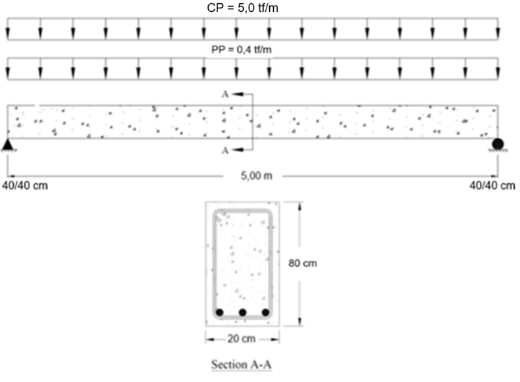

Neste exemplo, será dimensionada a armadura longitudinal e transversal de uma viga submetida a Flexão Simples utilizando como base a Norma ACI318-19, conforme dados abaixo:


Concreto - C25 (4000 psi) / Aço – ADN420 (60 ksi)

bw: 8 in / h: 31,50 in

Mu:

TQS = 1407,15 kip.inSoftware B = 1427,51 kip.inSoftware C = 1459,40 kip.in



Flexão:








As,min (ACI 318-19 – 9.6.1.2)




TQS = 0,93 in2Software B = 0,97 in2Software C = 0,87 in2

1,32 in2 ≥ 0,93 in2 → OK!


øMn (1976,53 kip.in) ≥ Mu (1407,15 kip.in) → OK!!


Verificação do fator de redução (ACI318-19 – 21.2.2)


Linha Neutra: d329c0f609cf74ba2f2373f922820dbd.pngd329c0f609cf74ba2f2373f922820dbd.png


0,034 ≥ 0,005 → OK! Tension Controlled! → ø 0,90 OK!


Cortante:


TQSSoftware BSoftware C
Vu = 40,77 kipsVu,design = 25,81 kipsVu = 37,61 kipsVu,design = 25,05 kipsVu = 41,60 kipsVu,design = 25,58 kips

7bb367397cb7c88332f5a35676605d1d.png 40b06d3248440d26f375efc5b2f1e933.png 3c1f1aca2dd5663f060da7b57f09c537.png




Vs ≤ Vs,lim OK!

    Ø0,75 → øVn ≥ Vu → 25,81 ≥ 25,81 → OK!!

    Área de Aço:








    1a5b39d95181673f2a90c0c8c79359af.png1a5b39d95181673f2a90c0c8c79359af.png 0,0028 ≥ 0,0067 → OK!! 0,0067 in2!!


    Espaçamento:



    8b4c578af9c587a34a740e9beac68d2c.png8b4c578af9c587a34a740e9beac68d2c.png→ #3 c/ 10 in


    øVn (51,04 kips) ≥ Vu (25,81 kips)
