Vigas - Flexão Simples 2

FLEXÃO SIMPLES

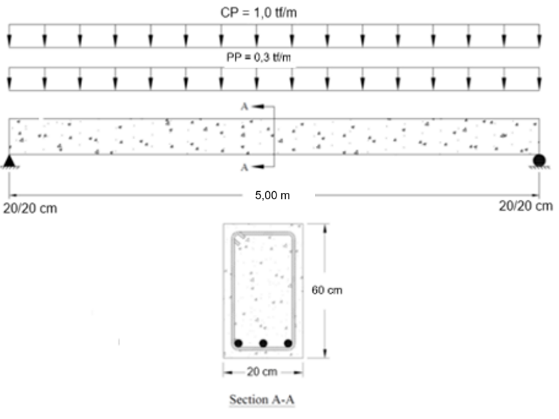

Neste exemplo, será dimensionada a armadura longitudinal e transversal de uma viga submetida a Flexão Simples utilizando como base a Norma ACI318-19, conforme dados abaixo:


Concreto - C25 (4000 psi) / Aço – ADN420 (60 ksi)

bw: 8 in / h: 24 in

Mu:

TQS = 460,25 kip.inSoftware B = 474,41 kip.inSoftware C = 460,25 kip.in



Flexão:








As,min (ACI 318-19 – 9.6.1.2)




TQS = 0,58 in2Software B = 0,52 in2Software C = 0,60 in2

0,60 in2 ≥ 0,58 in2 → OK!


øMn (702,46 kip.in) ≥ Mu (460,25 kip.in) → OK!!


Verificação do fator de redução (ACI318-19 – 21.2.2)


Linha Neutra: a3b2c6407399b3acd390b45f952a6035.pnga3b2c6407399b3acd390b45f952a6035.png


0,06 ≥ 0,005 → OK! Tension Controlled! → ø 0,90 OK!


Cortante:


TQSSoftware BSoftware C
Vu = 10,05 kipsVu,design = 7,41 kipsVu = 9,64 kipsVu,design = 7,34 kipsVu = 9,99 kipsVu,design = 7,28 kips

7bb367397cb7c88332f5a35676605d1d.png 9a439c57b52998bd1b31a69f11c8c8b2.png 8eb5a7e55d9003601bc0e19faa0bda03.png




Vs ≤ Vs,lim OK!

    Ø0,75 → øVn ≥ Vu → 7,41 ≥ 7,41 → OK!!

    Área de Aço:





    1a5b39d95181673f2a90c0c8c79359af.png1a5b39d95181673f2a90c0c8c79359af.png 0,0 ≤ 0,0067 → 4ab3c11a642ded3c352fedae41c99a35.png!! 0,0067 in2!!


    Espaçamento:



    8b4c578af9c587a34a740e9beac68d2c.png8b4c578af9c587a34a740e9beac68d2c.png→ #3 c/ 10 in


    øVn (23,89 kips) ≥ Vu (7,41 kips)
