FLEXÃO SIMPLES

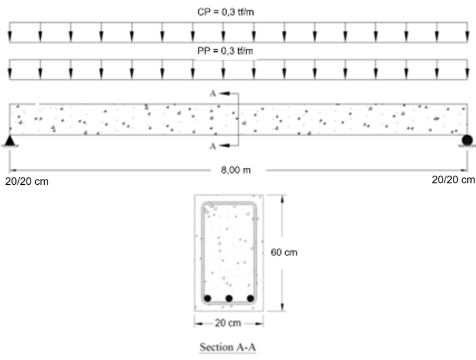

Neste exemplo, será dimensionada a armadura longitudinal e transversal de uma viga submetida a Flexão Simples utilizando como base a Norma ACI318-19, conforme dados abaixo:


Concreto - C25 (4000 psi) / Aço – ADN420 (60 ksi)

bw: 8 in / h: 24 in

Mu:

TQS = 522,15 kip.inSoftware B = 539,91 kip.inSoftware C = 523,98 kip.in



Flexão:









As,min (ACI 318-19 – 9.6.1.2)




TQS = 0,58 in2Software B = 0,60 in2Software C = 0,60 in2

0,60 in2 ≥ 0,58 in2 → OK!


øMn (685,20 kip.in) ≥ Mu (522,15 kip.in) → OK!!


Verificação do fator de redução (ACI318-19 – 21.2.2)


Linha Neutra: 4b95c8740c6c1af44f0630de5fc13ae0.png4b95c8740c6c1af44f0630de5fc13ae0.png


0,053 ≥ 0,005 → OK! Tension Controlled! → ø 0,90 OK!


Cortante:


TQSSoftware BSoftware C
Vu = 7,41 kipsVu,design = 6,17 kipsVu = 7,23 kipsVu,design = 6,17 kipsVu = 7,34 kipsVu,design = 6,17 kips

7bb367397cb7c88332f5a35676605d1d.png 0476b35e1f980d784dfc95728b5fd6dd.png 5bc8d4ab473795cce360a16257ee45f6.png




Vs ≤ Vs,lim OK!

    Ø0,75 → øVn ≥ Vu → 6,17 ≥ 6,17 → OK!!

    Área de Aço:







    1a5b39d95181673f2a90c0c8c79359af.png1a5b39d95181673f2a90c0c8c79359af.png0,0 ≤ 0,0067 → 4ab3c11a642ded3c352fedae41c99a35.png!!

    0,0067 in2!!

    Espaçamento:



    8b4c578af9c587a34a740e9beac68d2c.png8b4c578af9c587a34a740e9beac68d2c.png→ #3 c/ 10 in


    øVn (23,89 kips) ≥ Vu (6,17 kips)
