Vigas - Flexão Simples - Esforços

FLEXÃO SIMPLES

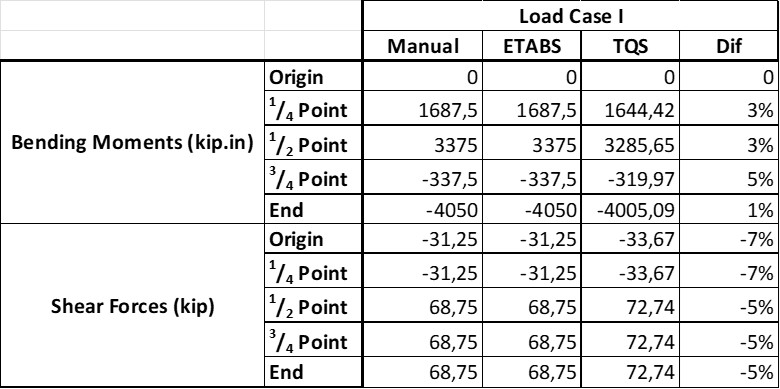

Neste exemplo, será calculados os esforços dos dois casos de carregamento abaixo comparando os resultados obtidos com o cálculo manual e o software ETABS usando a Norma ACI 318-19:


CASE 1:

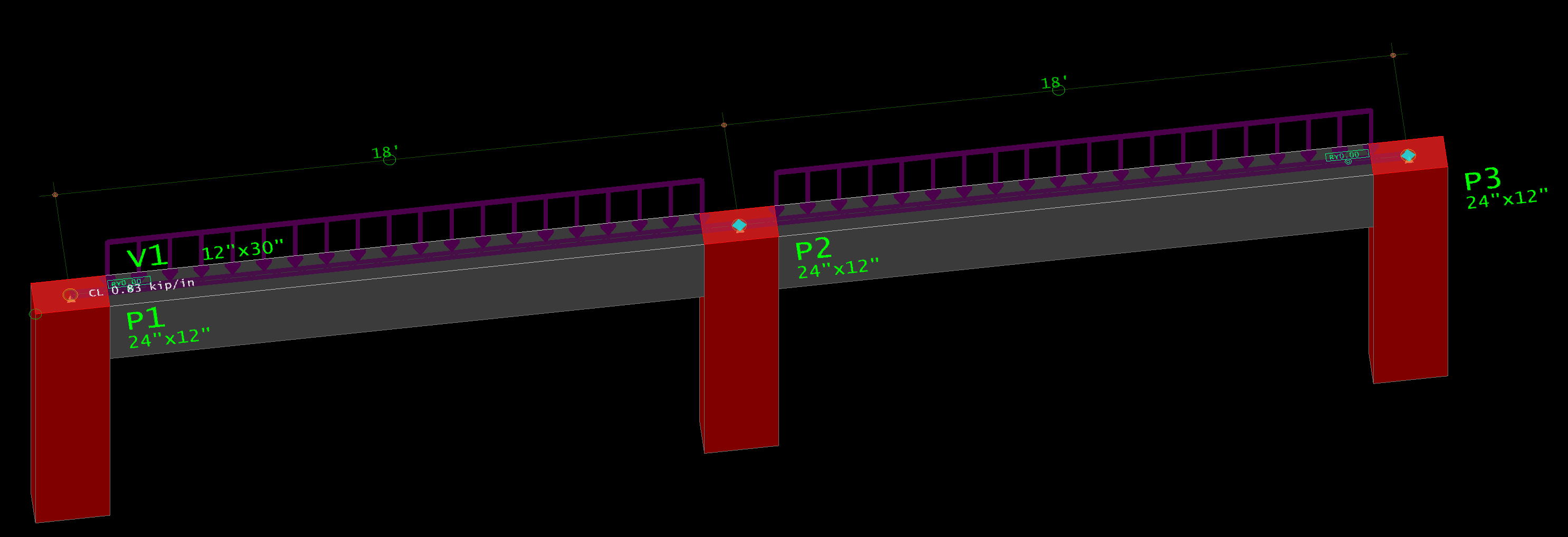

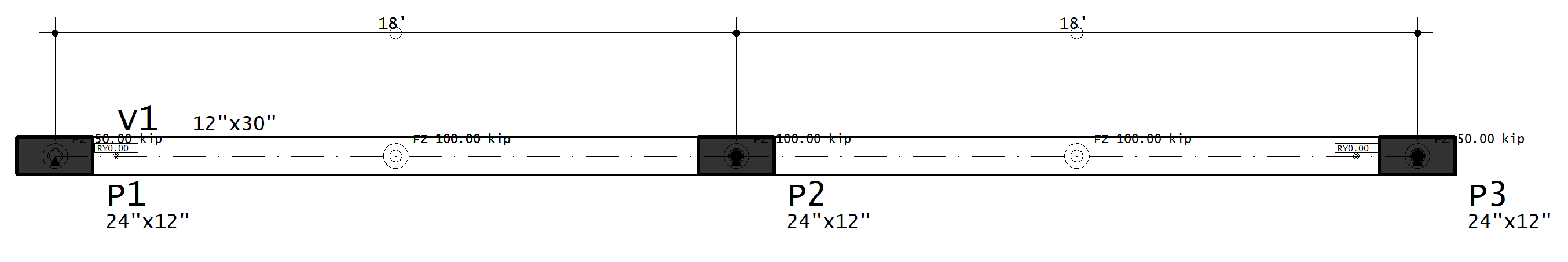

LOADS:



Material properties

Ec = 3000 ksi

Span length: 18 ft

Beam width: 12 in.

Beam Depth: 30 in

Column dimensions: 24 in. x 12 in

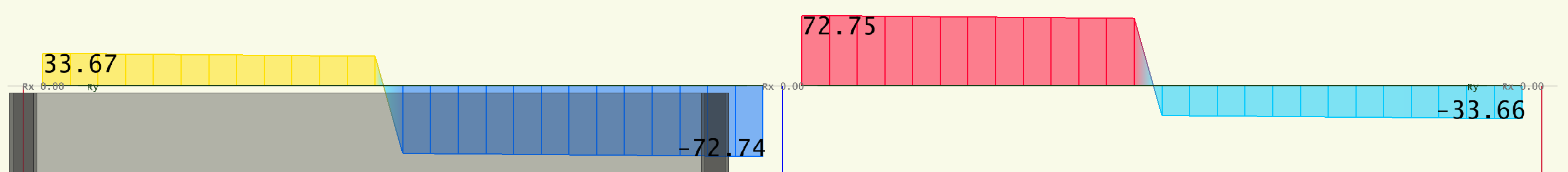

Shear diagram TQS:

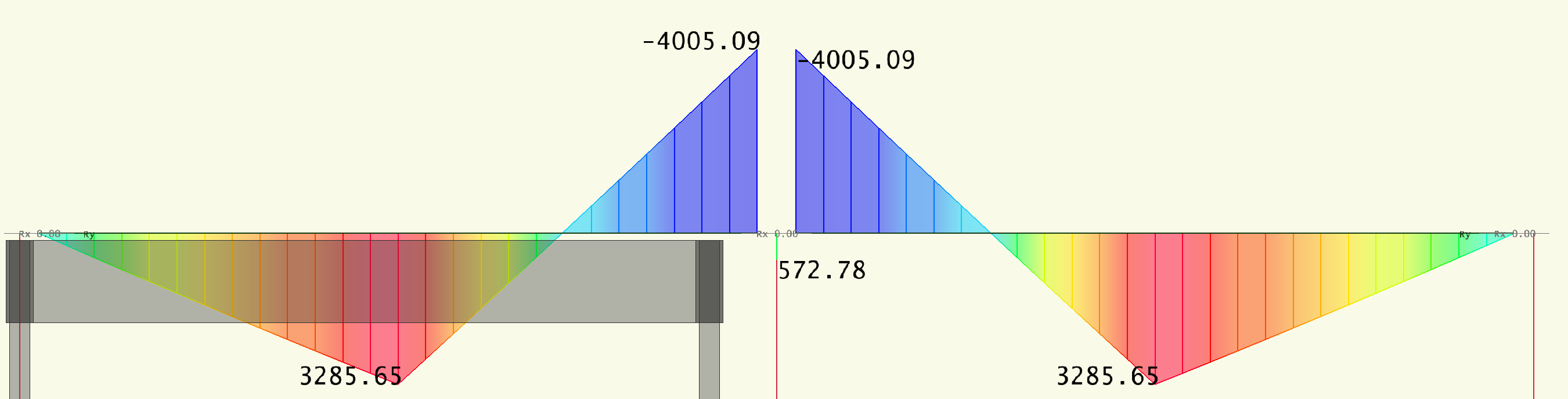

Moment diagram TQS:







CASE 2:

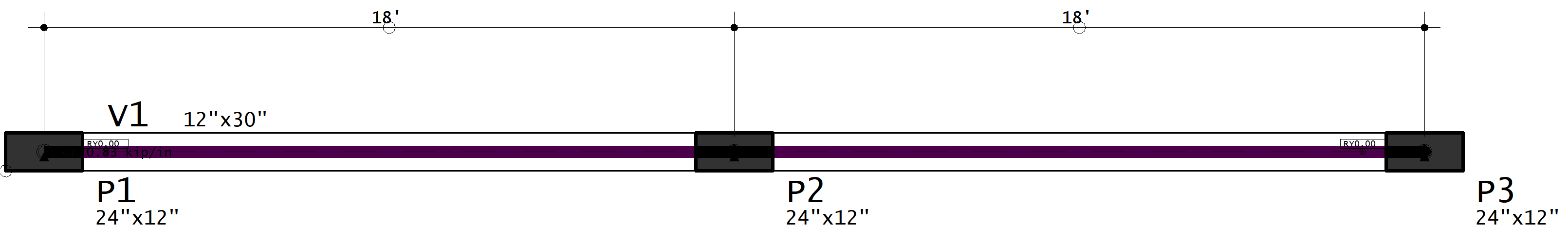

LOADS:



Material properties

Ec = 3000 ksi

Span length: 18 ft

Beam width: 12 in.

Beam Depth: 30 in

Column dimensions: 24 in. x 12 in

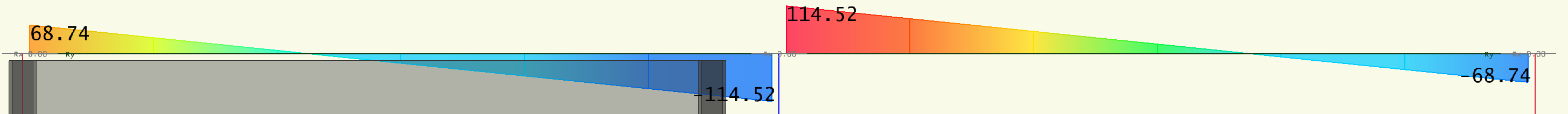

Shear diagram TQS:

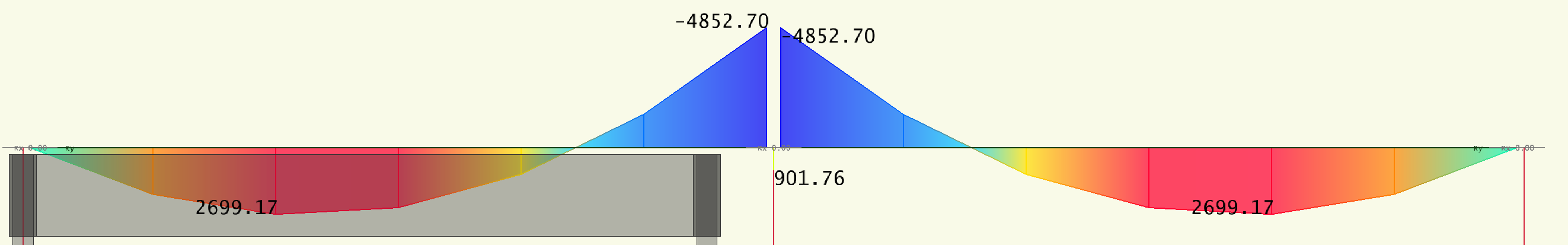

Moment diagram TQS:

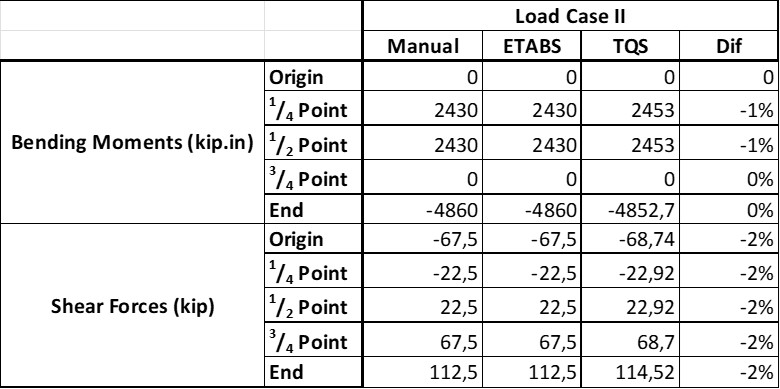

Conclusão:


Os resultados de esforços obtidos para os dois casos são resultados muito similares com pequenas diferenças.
