Vigas - Cirsoc Ejemplo - Corte 3
CORTANTE
Este exemplo tem como base o Ejemplo 41 do livro Introduccion al Calculo de Hormigon Estructural - 2. Edicion (pagina 258). Se trata de uma seção proposta para dimensionamento da armadura de corte. Serão comparados os resultados do cálculo manual do livro com os do software TQS.

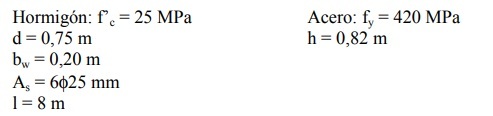

Dados:
Dimensionamento Corte a 10 cm do apoio - Cirsoc:
Dimensionamento corte no apoio - TQS:

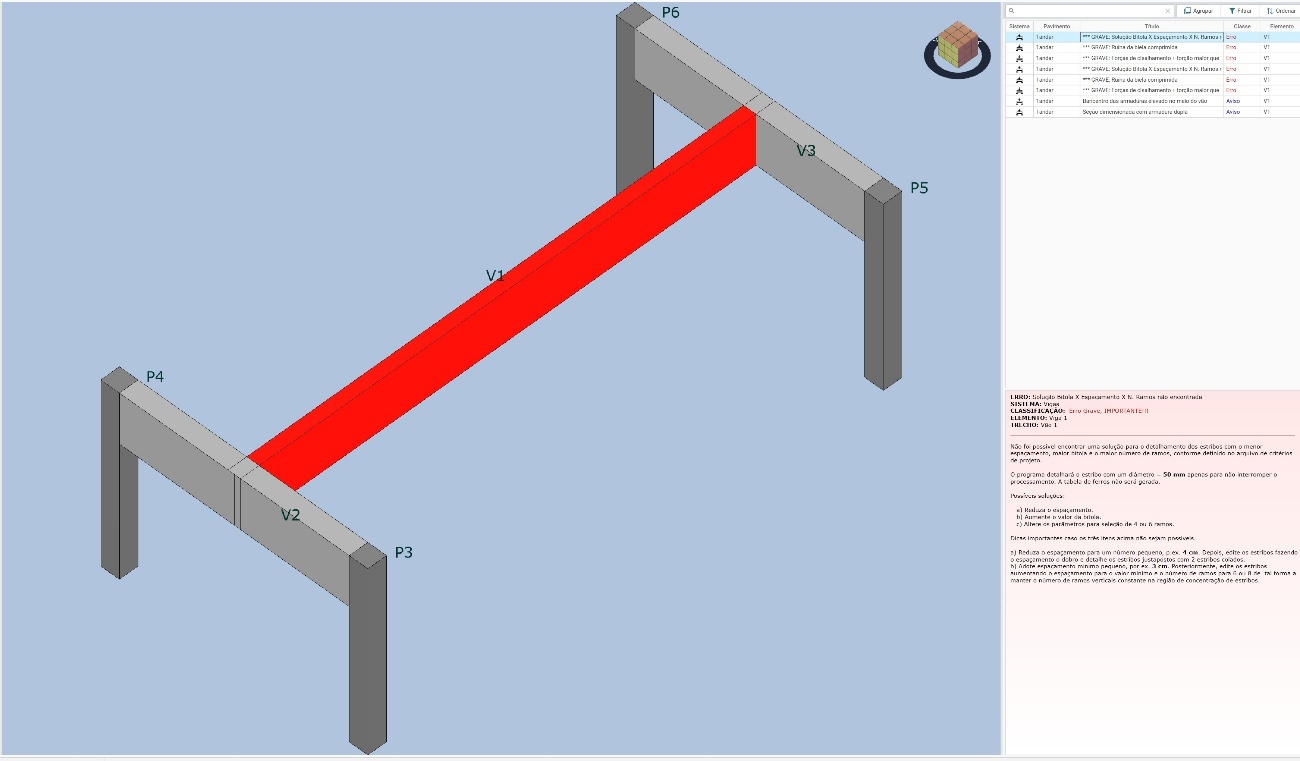

Nesse caso, no TQS aparece a seguinte mensagem de erro:

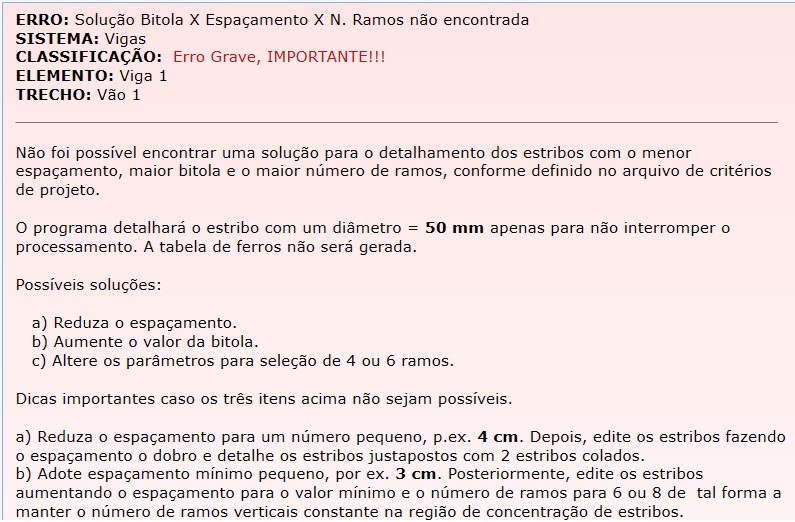

Onde são descritos todos os "Avisos" e "Erros" encontrados, conforme o descritivo abaixo:

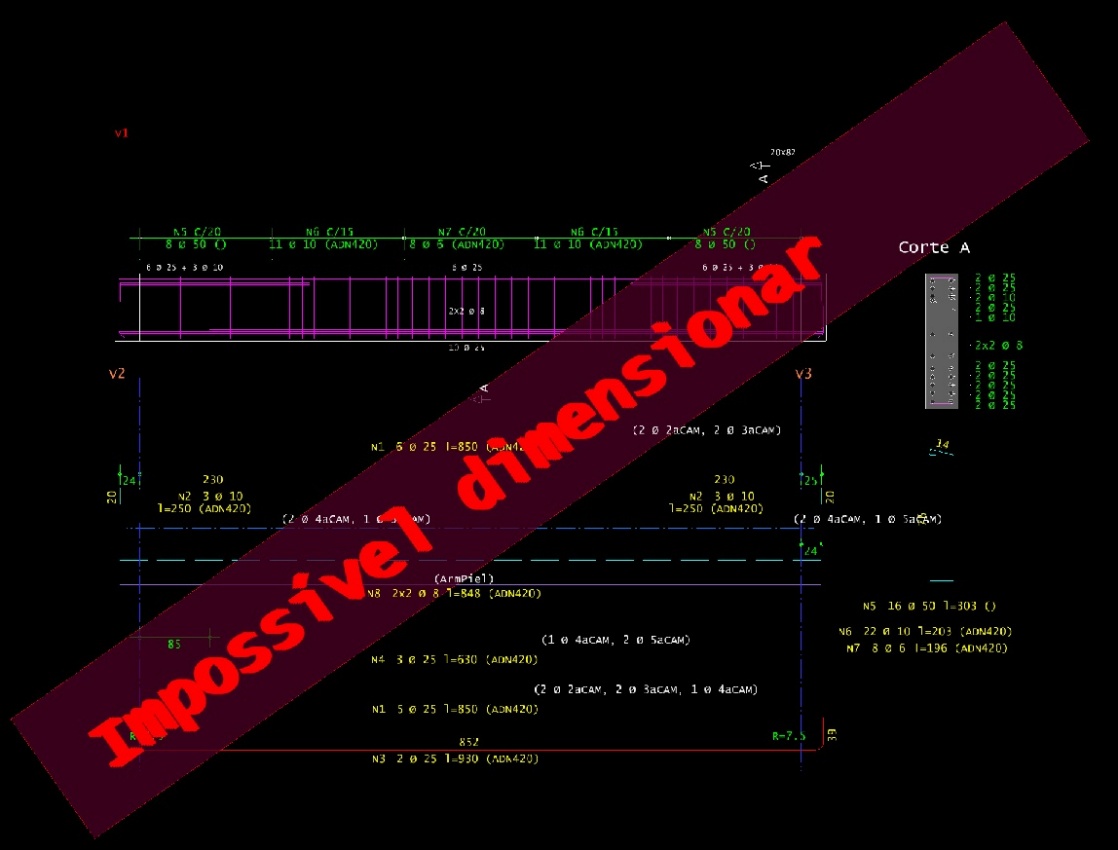

Além disso o programa apresenta uma tarja com a descrição "Impossível Dimensionar" no desenho da viga, que pode ser retirada com a intervenção do usuário:
Conclusão:
Os resultados obtidos demonstram que a metodologia de cálculo é igual em ambos os casos, ficando esse caso com sem dimensionamento possível.
