Vigas - Cirsoc Ejemplo - Corte 2

CORTANTE

Este exemplo tem como base o Ejemplo 40 do livro Introduccion al Cálculo de Hormigon Estructural - 2. Edicion (página 257). Se trata de uma seção proposta para dimensionamento da armadura de corte. Serão comparados os resultados do cálculo manual do livro com os do software TQS.

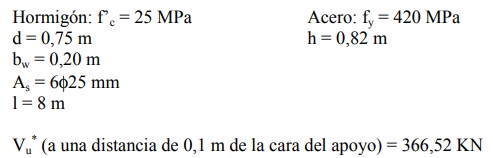

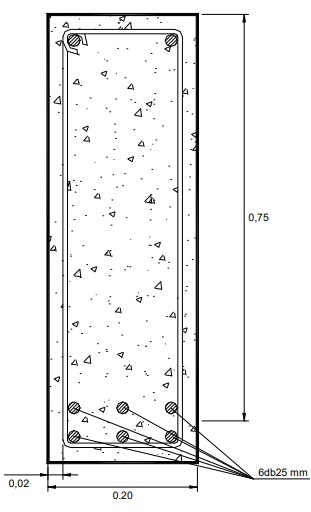

Dados:





Dimensionamento Corte a 10 cm do apoio - Cirsoc:












Espaçamento:





Dimensionamento Corte fora da seção crítica - Cirsoc:












Espaçamento:

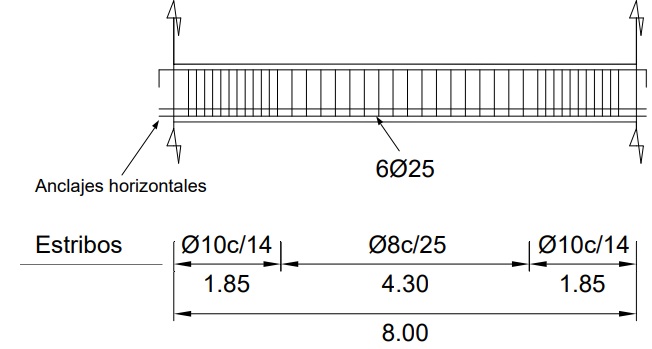

Desenho final de armaduras de corte no exemplo Cirsoc:




Dimensionamento corte no apoio - TQS:







Espaçamento:

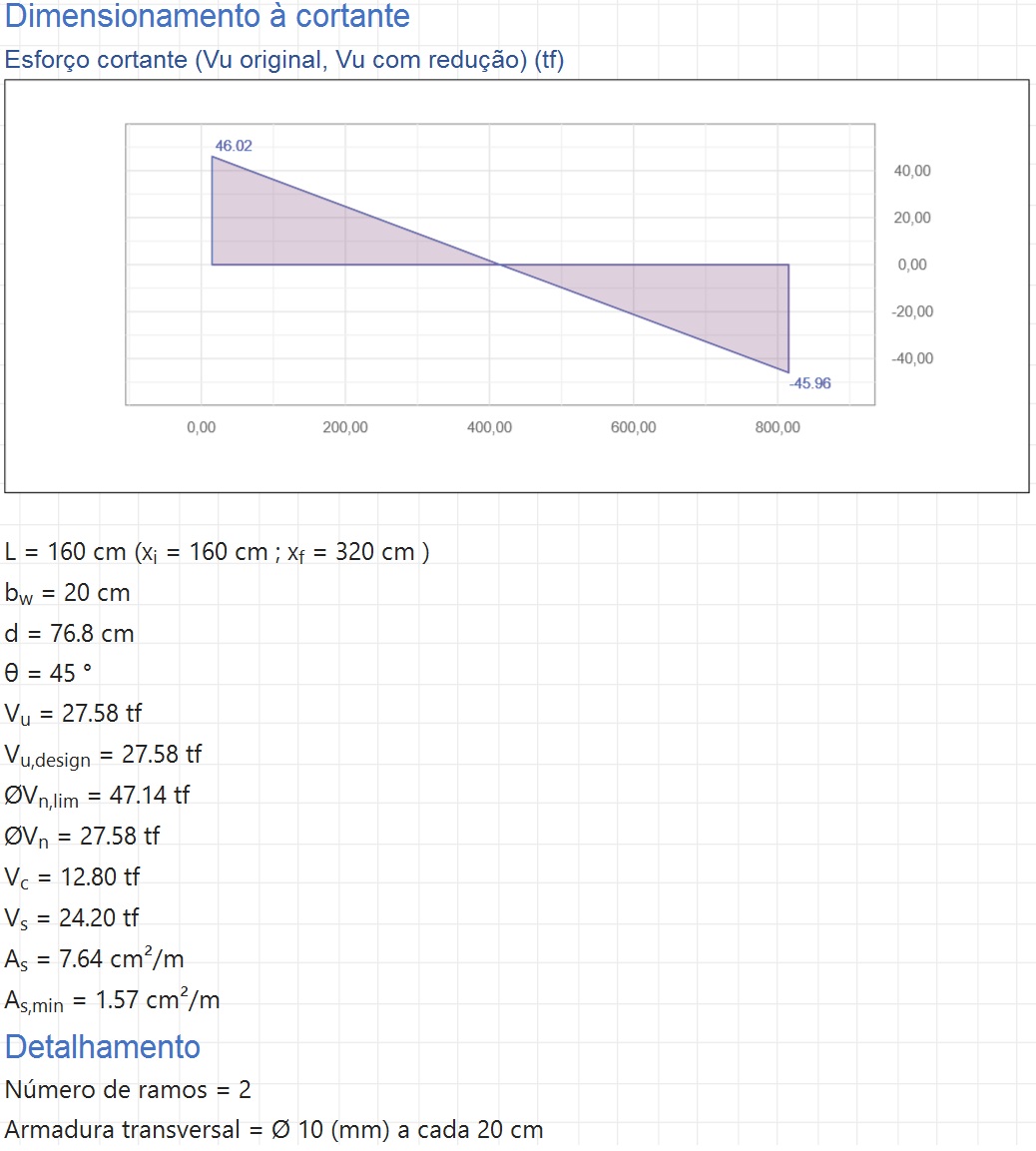

Dimensionamento Corte fora da seção crítica - Trecho 1 - TQS:








Espaçamento:

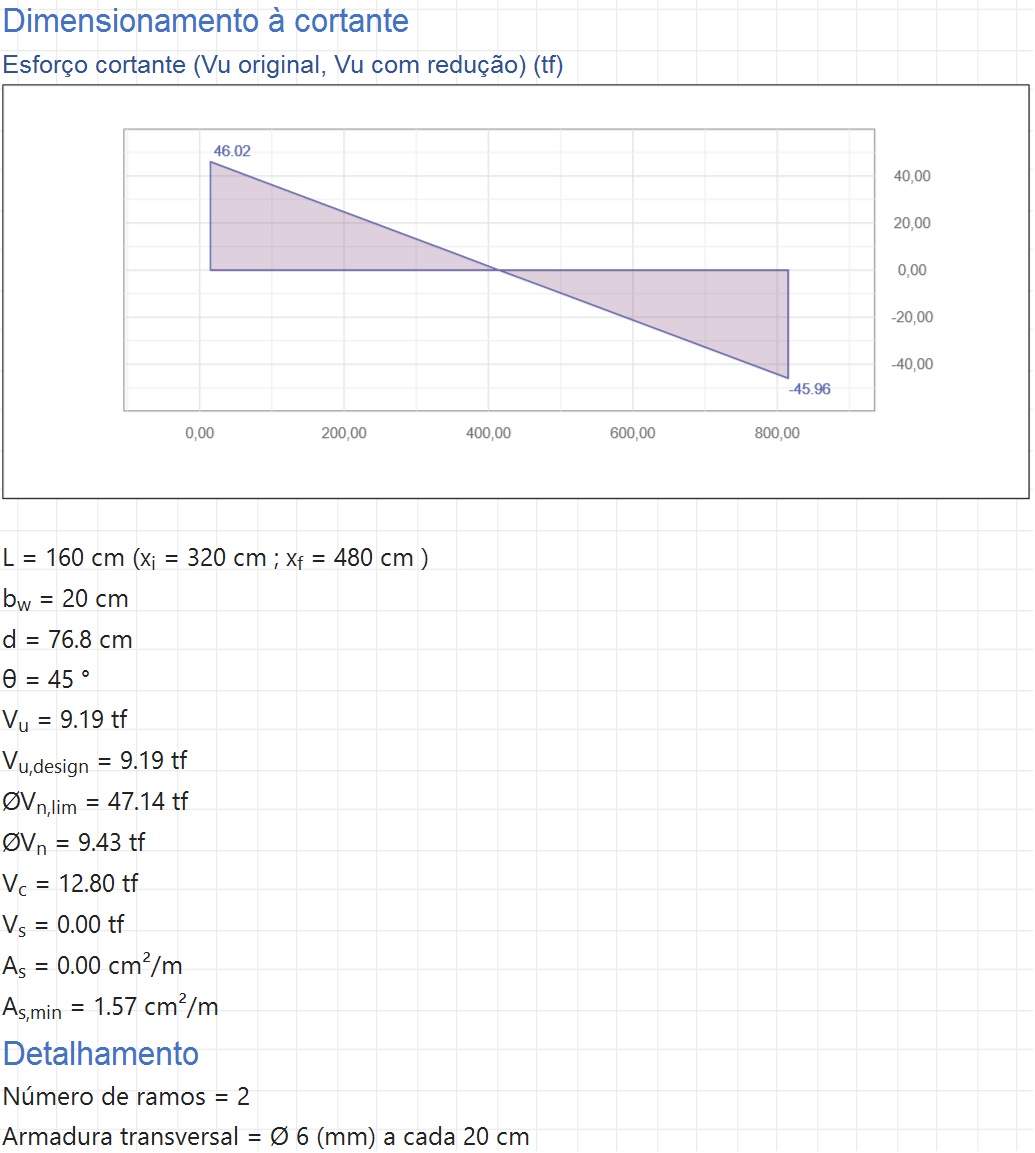

Dimensionamento Corte fora da seção crítica - Trecho Central - TQS:








Espaçamento:

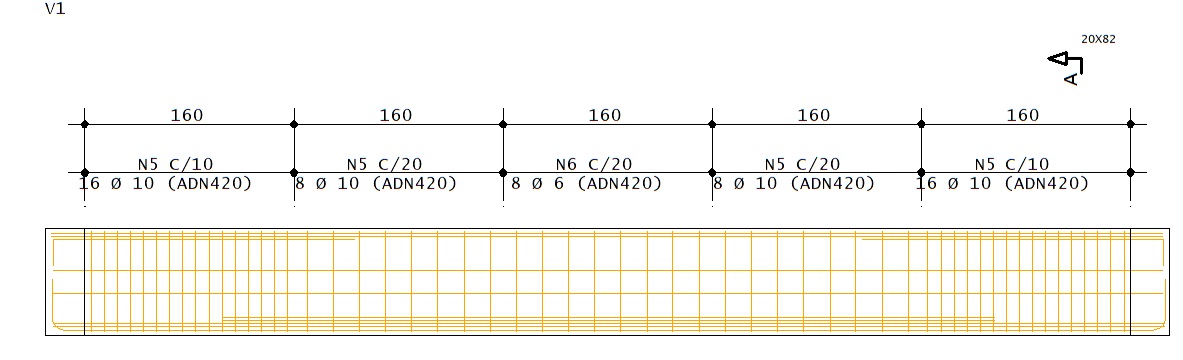

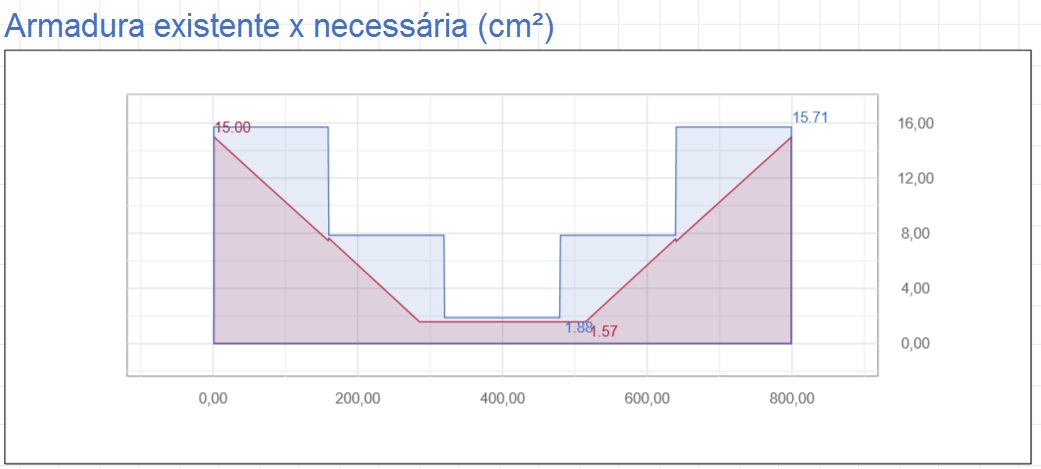

Desenho final das armaduras de corte no TQS:






Conclusão:

Os resultados obtidos demonstram que a metodologia de cálculo é igual em ambos os casos. A diferença de resultado nos apoios se dá somente porque o TQS não adota a distância de 0,10 m de redução do esforço (a favor da segurança).
