PILAR
Neste exemplo será checada a verificação do sistema TQS conforme o exemplo do ACI Hotel Building Case Study que inclui uma coluna interna, uma coluna externa e o muro de corte. A norma a utilizar é a norma ACI 318-19.
Os resultados obtidos no sistema TQS se compararam com os resultados da referência e com os resultados dos seguintes softwares: RAM Elements e a combinação Staad Pro – RCDC que são parte do pacote Worksuite da Bentley.
Pilar Interno:

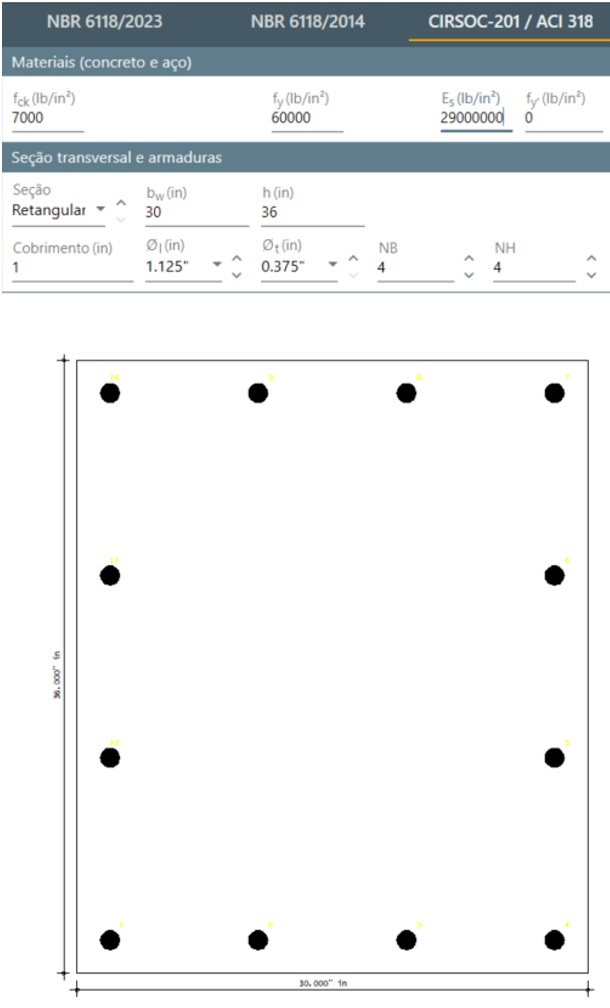

Abaixo desenho e dados do pilar considerado conforme mostrado na calculadora do TQS:

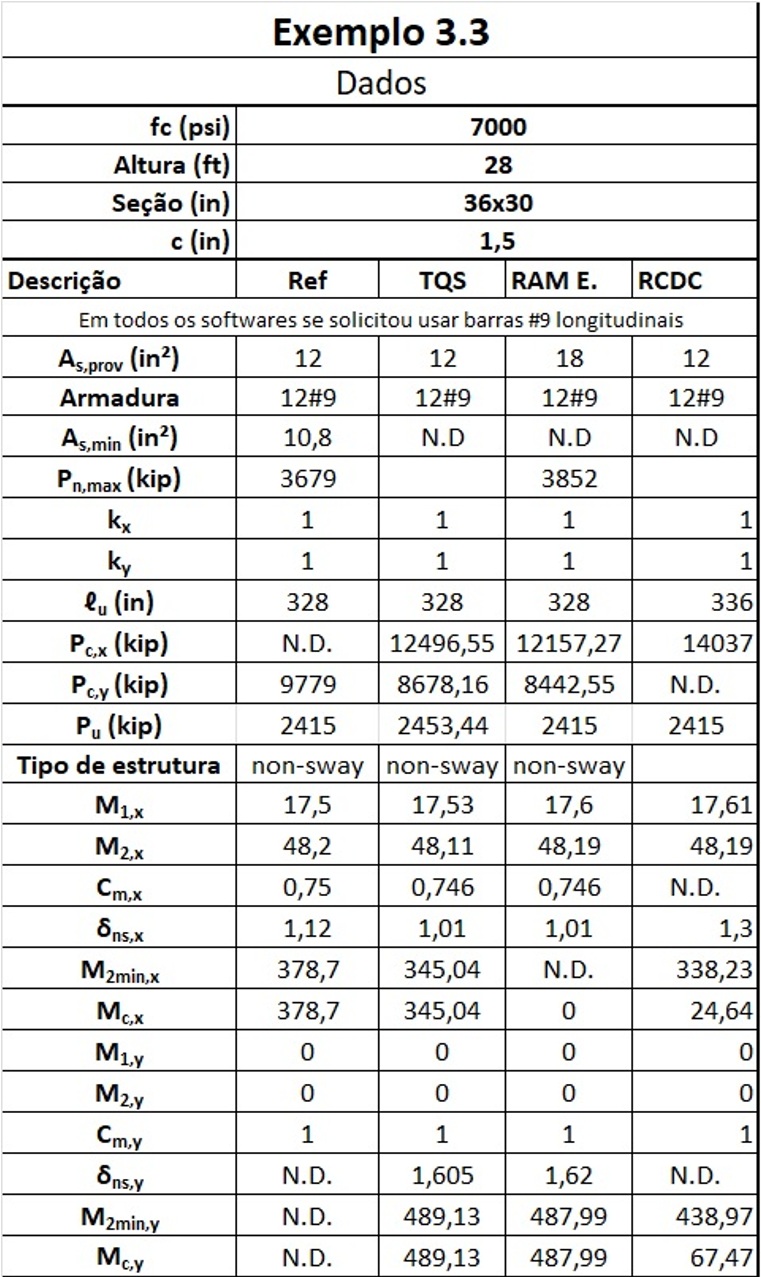

Os dados e resultados da coluna interna correspondentes ao primeiro andar do Hotel são:
Abaixo seguem os diagramas de interação dos diferentes softwares (TQS, a referência do ACI, RAM Elements e RCDC):

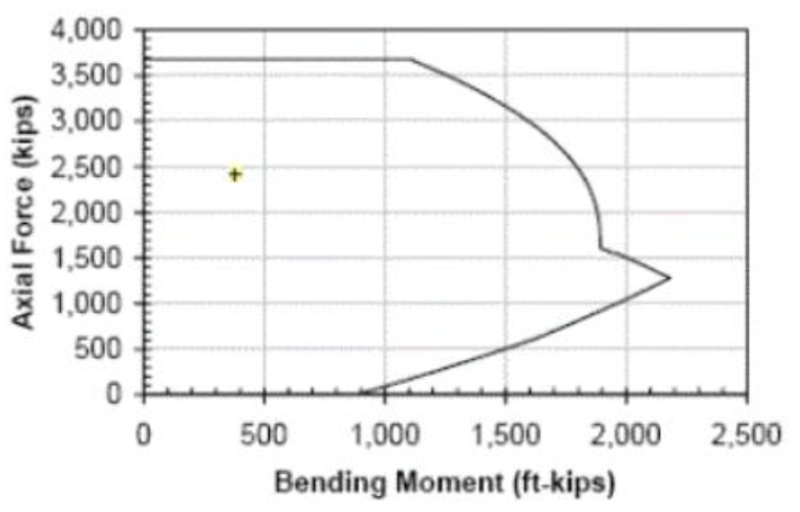

ACI

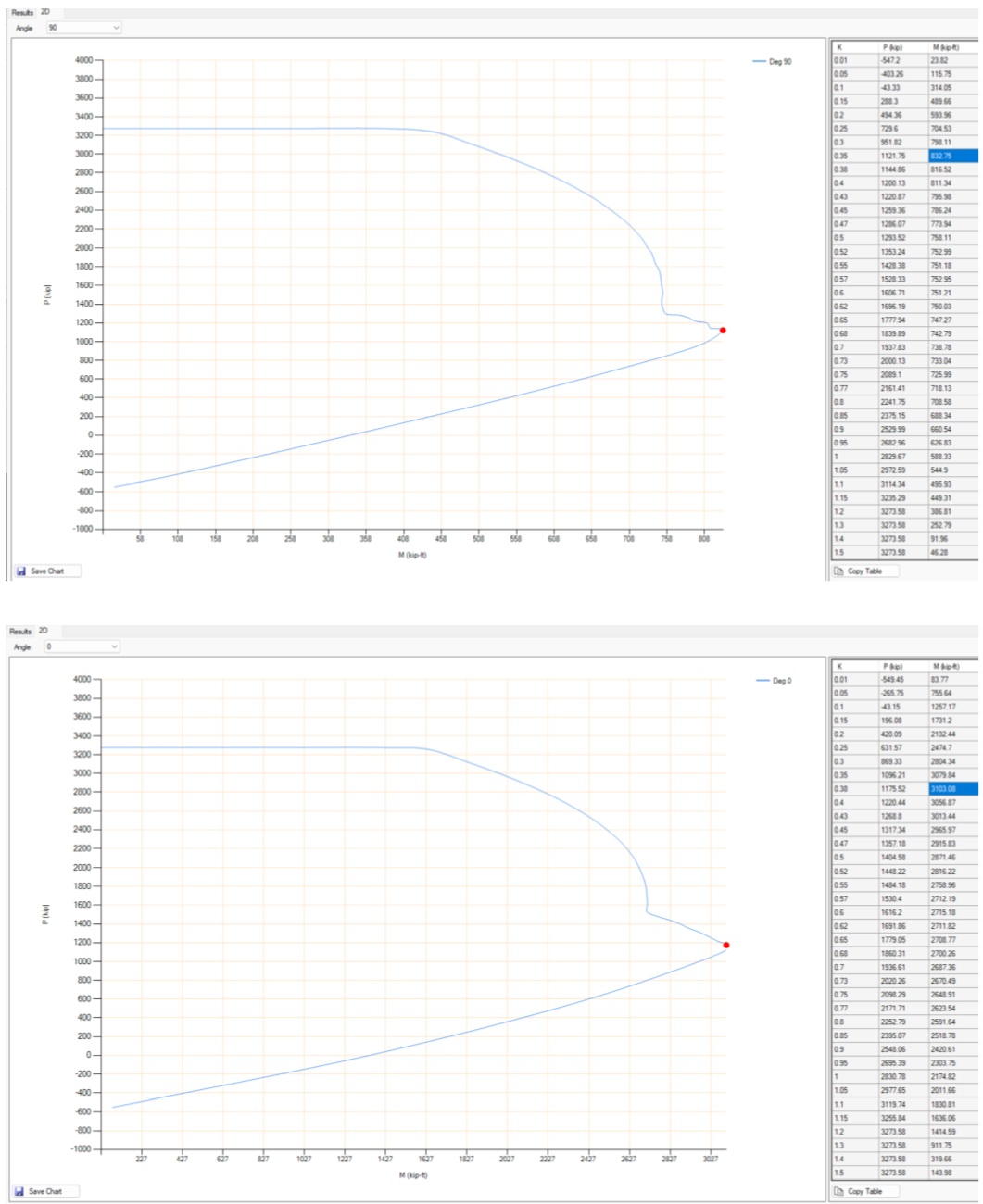

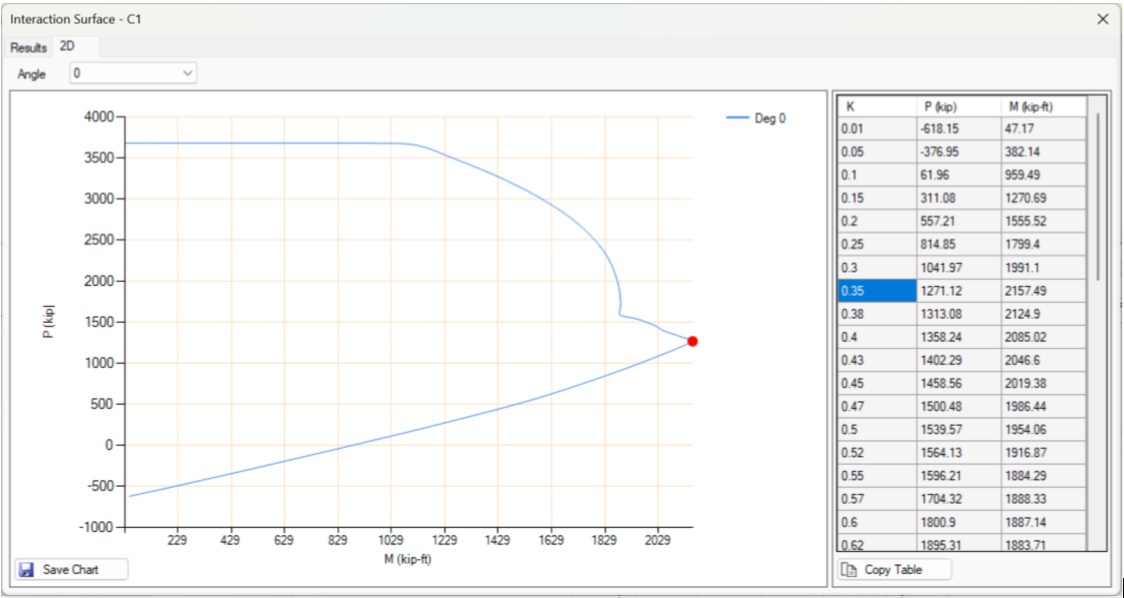

RAM Elements

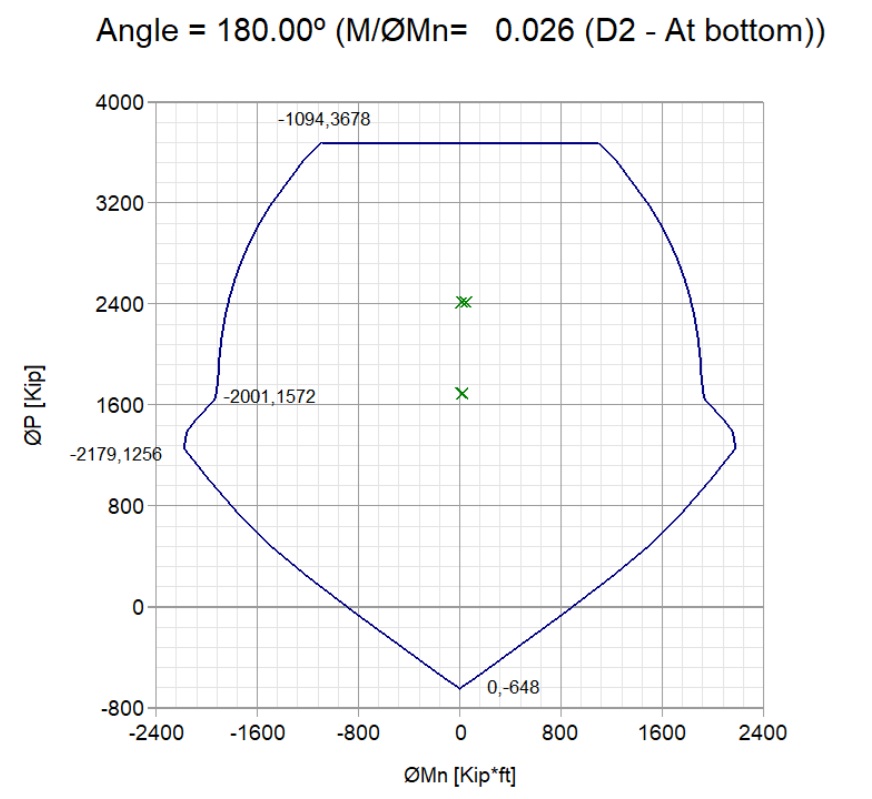

RCDC

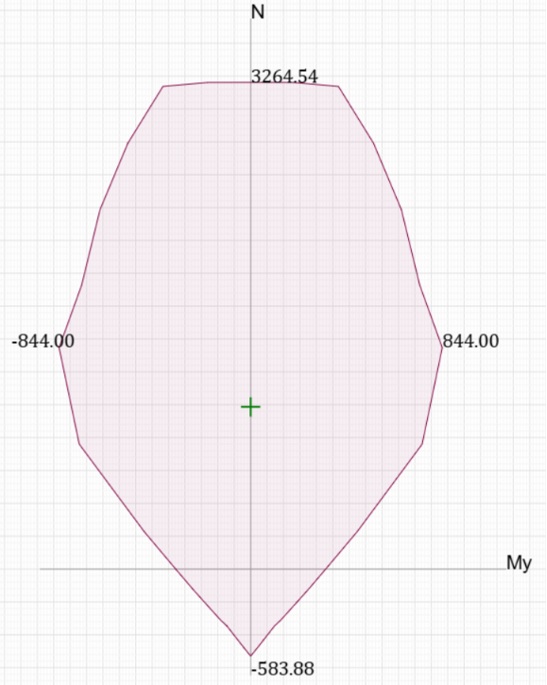

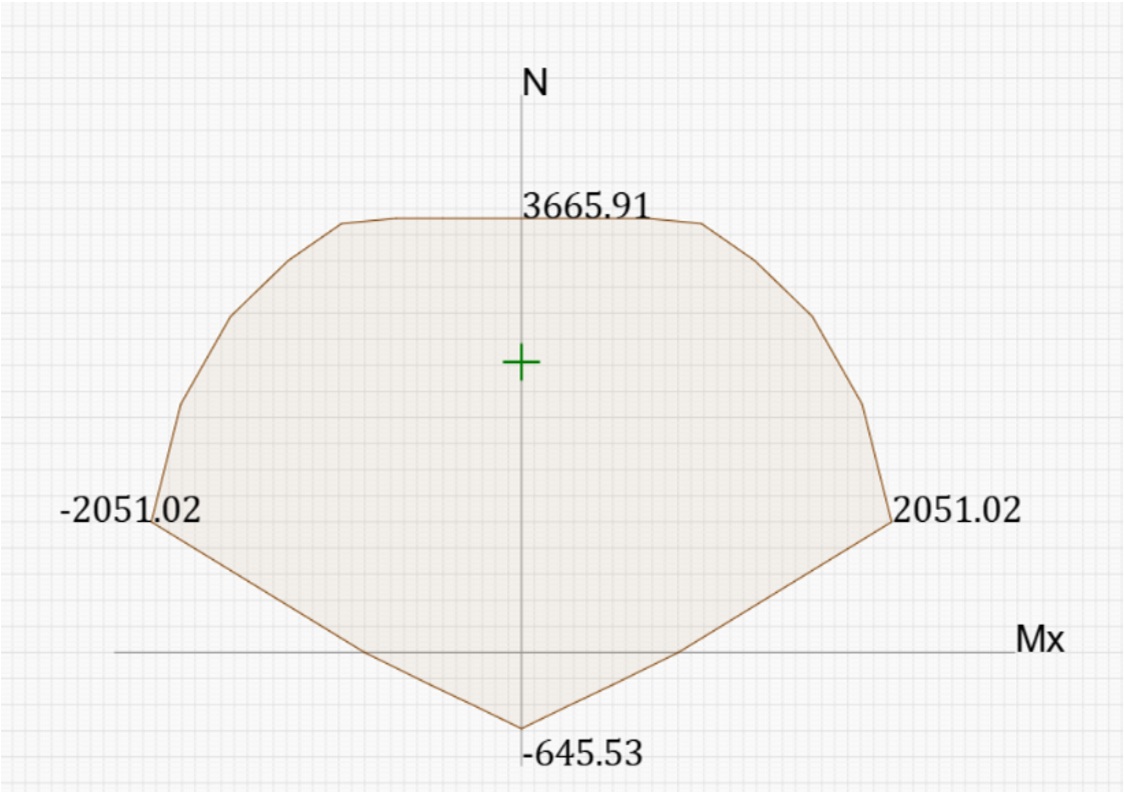

TQS

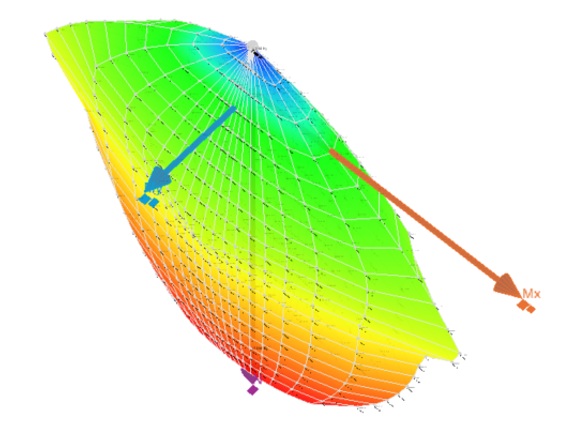

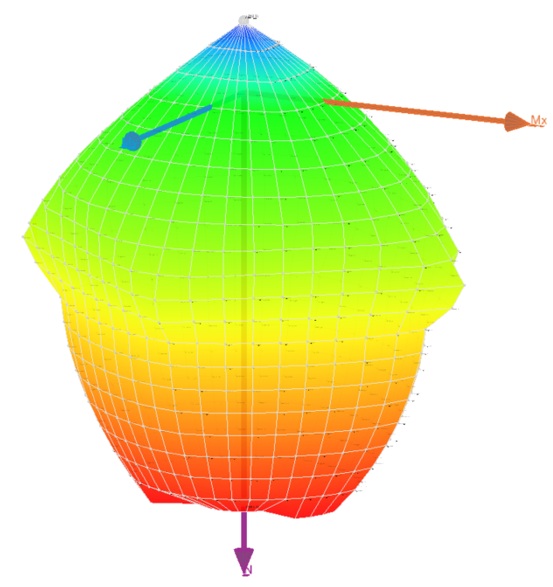

Visualização 3D do TQS
Coluna Externa:

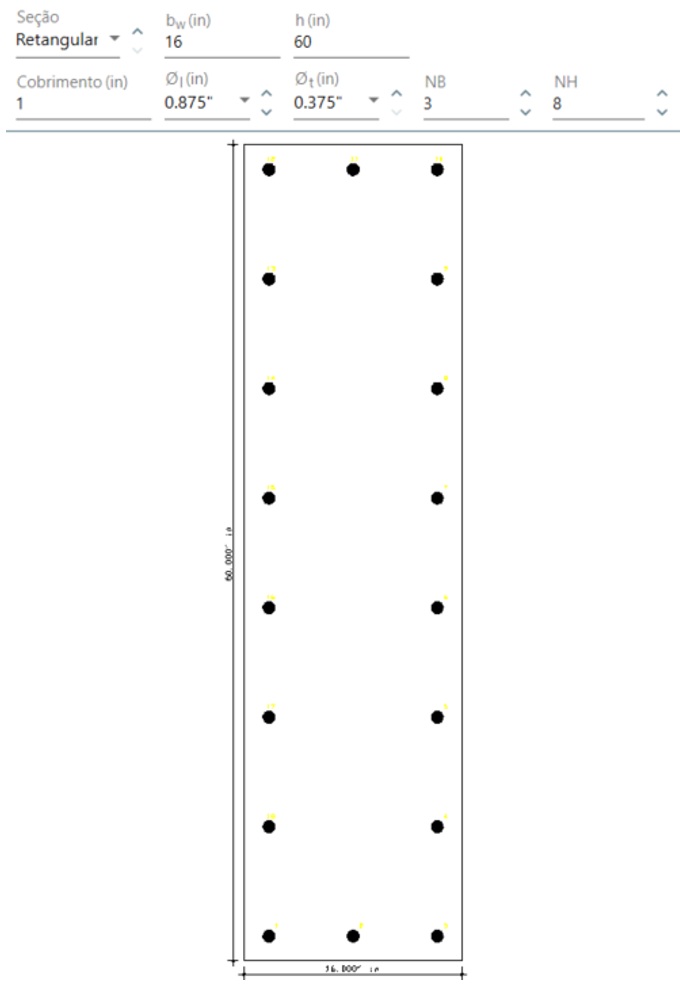

Abaixo desenho e dados do pilar considerado conforme mostrado na calculadora do TQS:

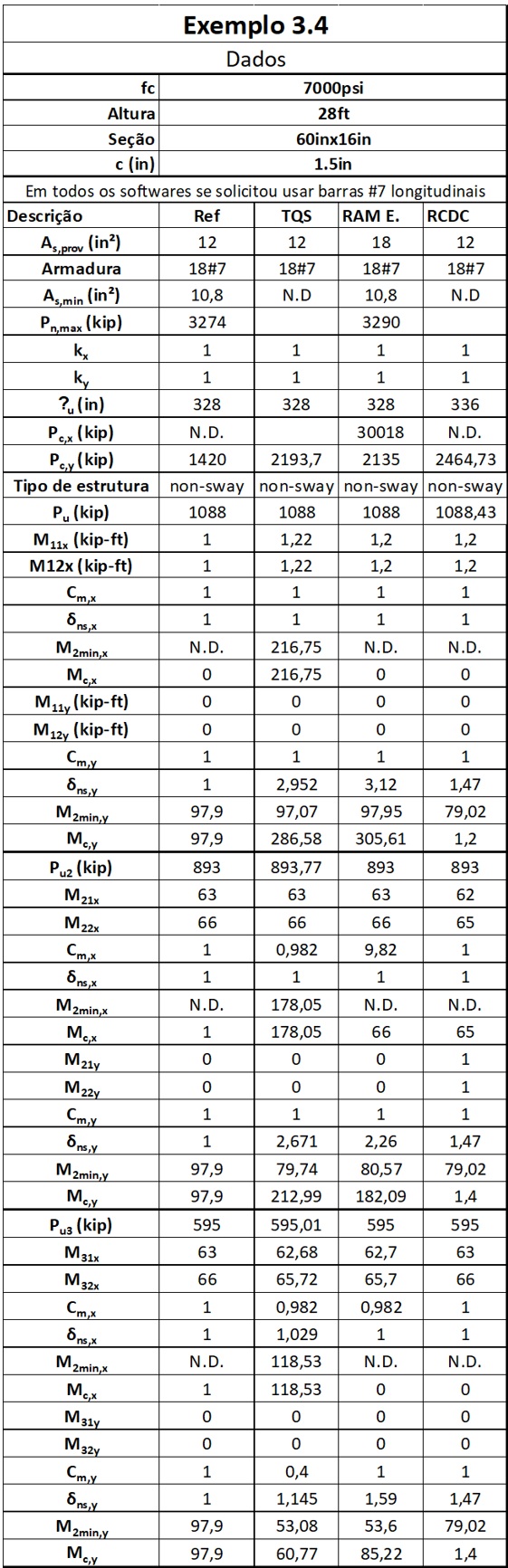

Os dados e resultados para coluna externa são:
Abaixo seguem os diagramas de interação dos diferentes softwares (TQS, a referência do ACI, RAM Elements e RCDC):

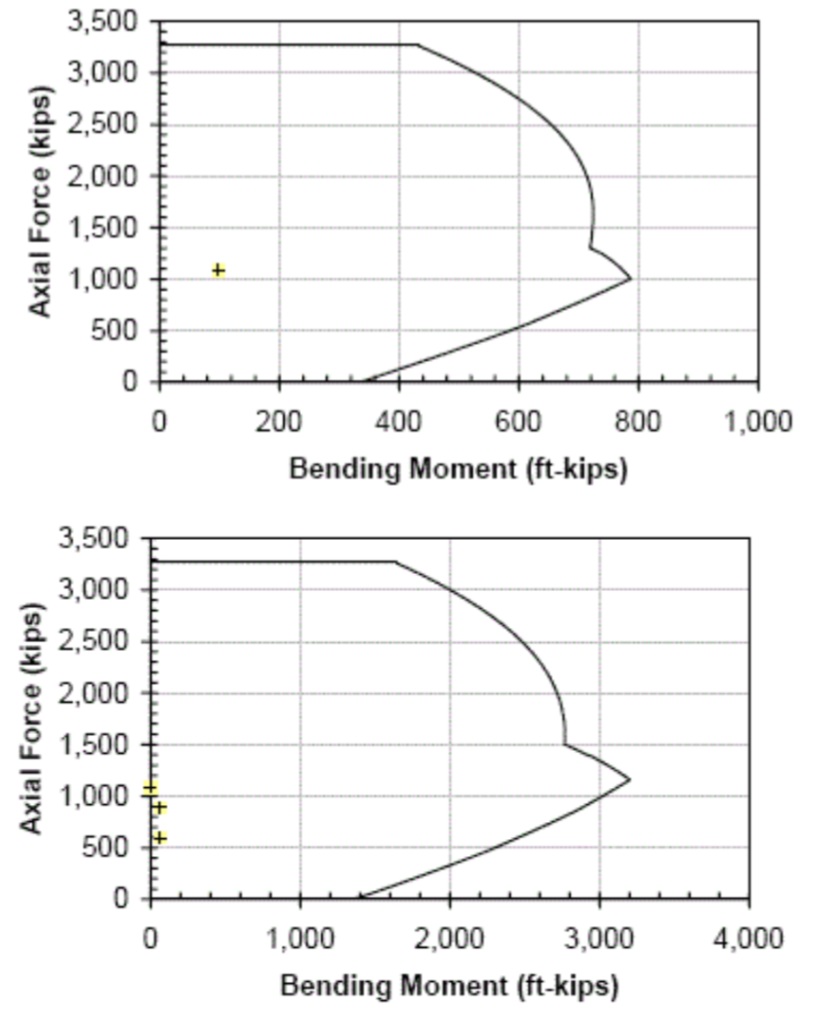

ACI
RAM Elements

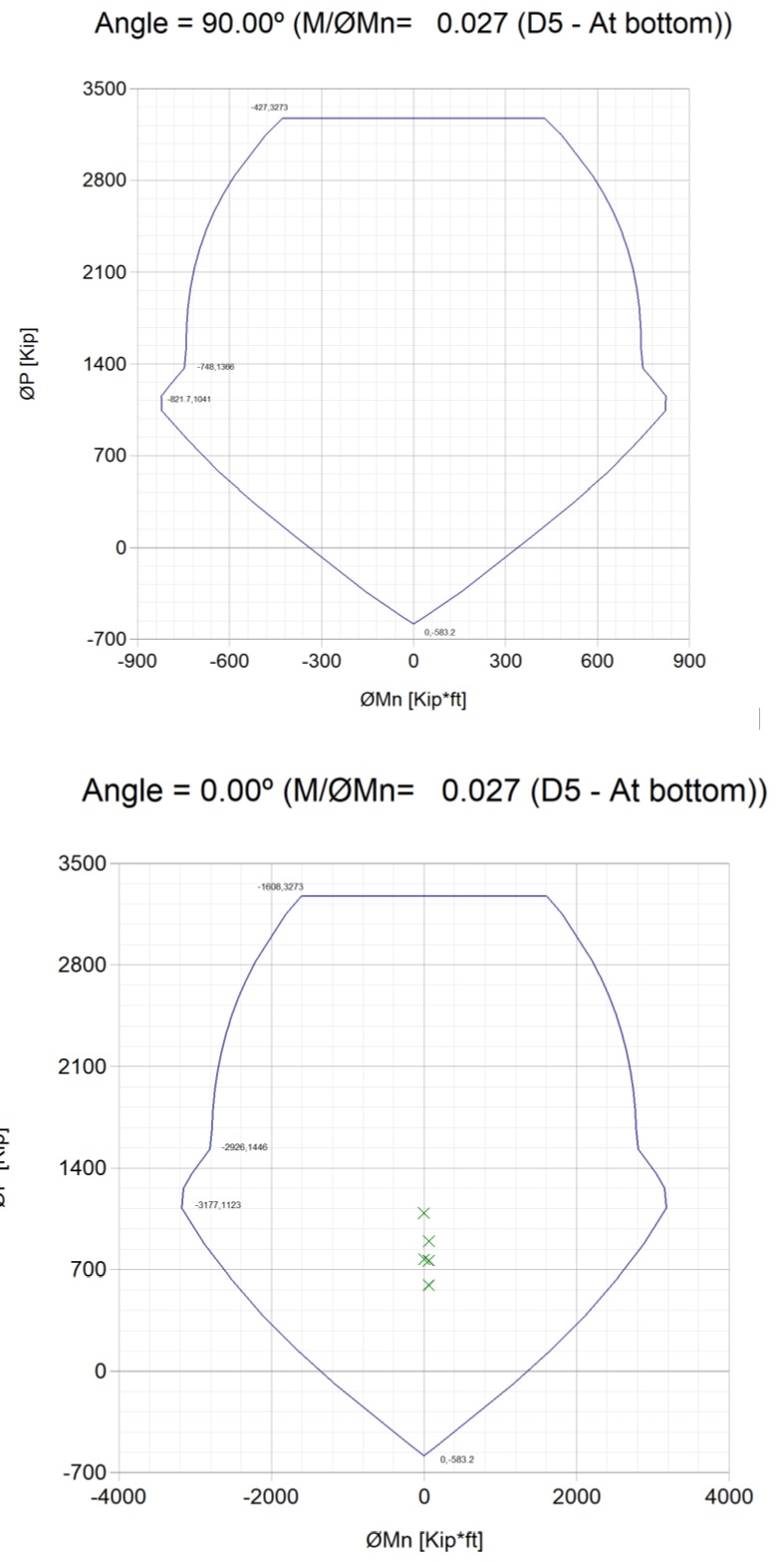

RCDC
TQS
Visualização 3D do TQS
Conclusões:
Em geral se observam que os resultados são semelhantes apresentando apenas pequenas diferenças.
