Pilar - Vento e Estabilidade Global
Calculo de Vento / Estabilidade Global / Dimensionamento Pilar
Neste exemplo, verificado o cálculo da Força de Vento, a Estabilidade Global e o dimensionamento dos pilares do exemplo abaixo, utilizando como base a Norma ACI318-19, conforme dados abaixo:
Dados
Se tem os seguintes dados
Pé direito = 28 ft
Seção: 30 x 36 in
f´c = 7000 psi
fy = 60000 psi
recobrimento livre = 1.5 in

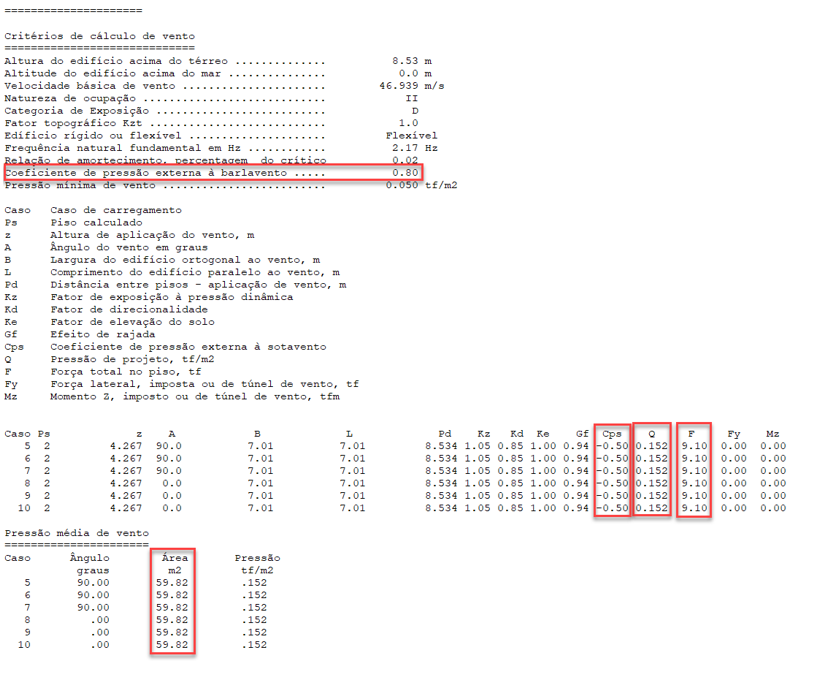

Cálculo do vento
Este exemplo também vai ser usado para verificar o cálculo das forças laterais do vento, a estabilidade global e o cálculo da coluna.

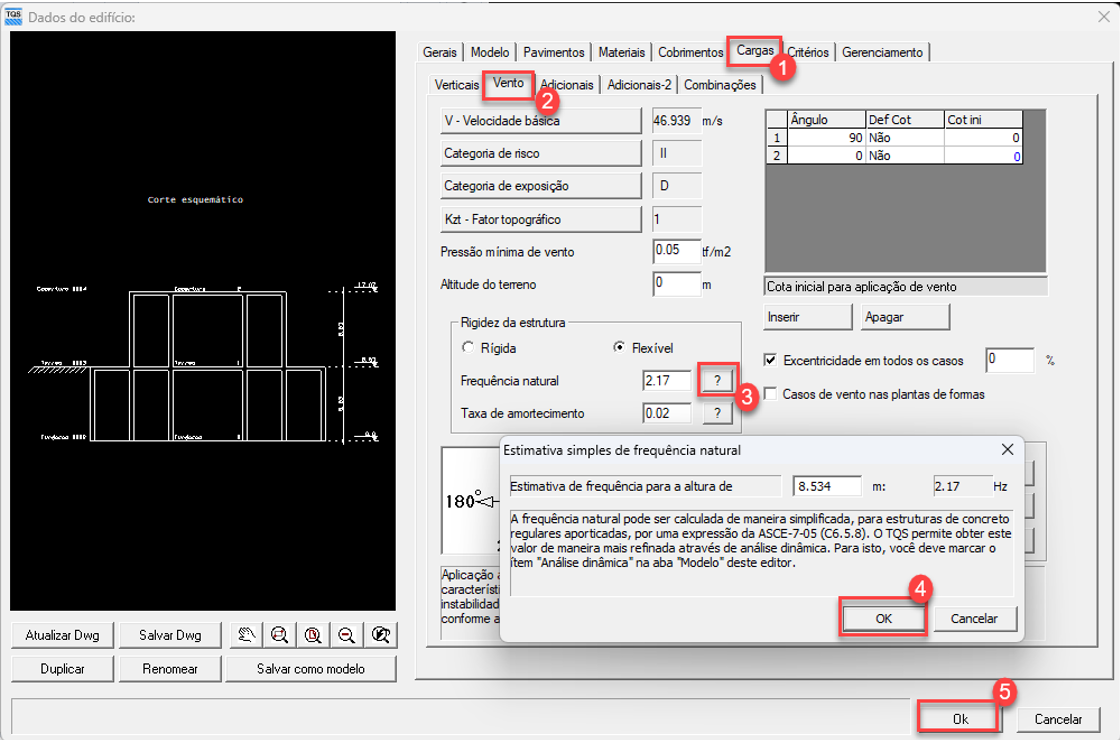

Para o vento se adota os seguintes valores:
V = 105 mph = 47 m/s,
Categoria de risco II
categoria de exposição D
Kzt Fator topográfico = 1
Altitude do terreno 0 ft
Ângulo de incidência do vento = 0 (Se considera só um caso por simetria)
Barlavento (Windward Wall):
Sotavento (Leeward Wall):
Estabilidade global:

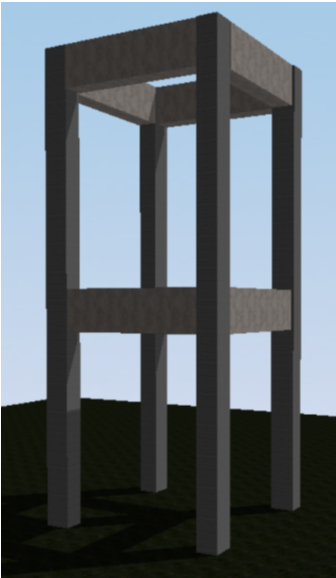

Enquanto a estabilidade global, se adotou condições (cargas de vigas e pilares) para obter condições semelhantes ao exemplo considerando o modelo reduzido adotado.
O mesmo modelo foi analisado em RAM Elements para verificar os valores, considerando a mesma carga de vento (forças laterais nos nodos)
A seguinte tabela mostra o resumo dos valores obtidos:
| Descrição | TQS | RAM |
| Piso 2: ΣPu (kip) | 8806 | 8982 |
| lc (ft) | 28 | 28 |
| Δo (in) | 0.083 | 0.087 |
| Vus (kip) | 11.81 | 11.81 |
| Q | 0.167 | 0.197 |
| δs | 1.20 | 1.25 |
Não se observa maior diferencia entre os resultados dos programas.
Em ambos os casos (TQS e RAM Elements) se especificou uma redução da inercia dos elementos (vigas e colunas) de acordo ao estipulado na norma ACI.
As deflexões consideradas são as medias no andar.
Dimensionamento da coluna
O Dimensionamento é bastante simples e está detalhado na referência. Como os momentos atuantes são pequenos, o momento de cálculo mínimo é o adotado.
Se observa que o TQS está calculando valores mínimos com uma diferença com a referência:
O cálculo das armaduras longitudinais coincide com a referência 12#9.
Os diagramas de interação calculados são:

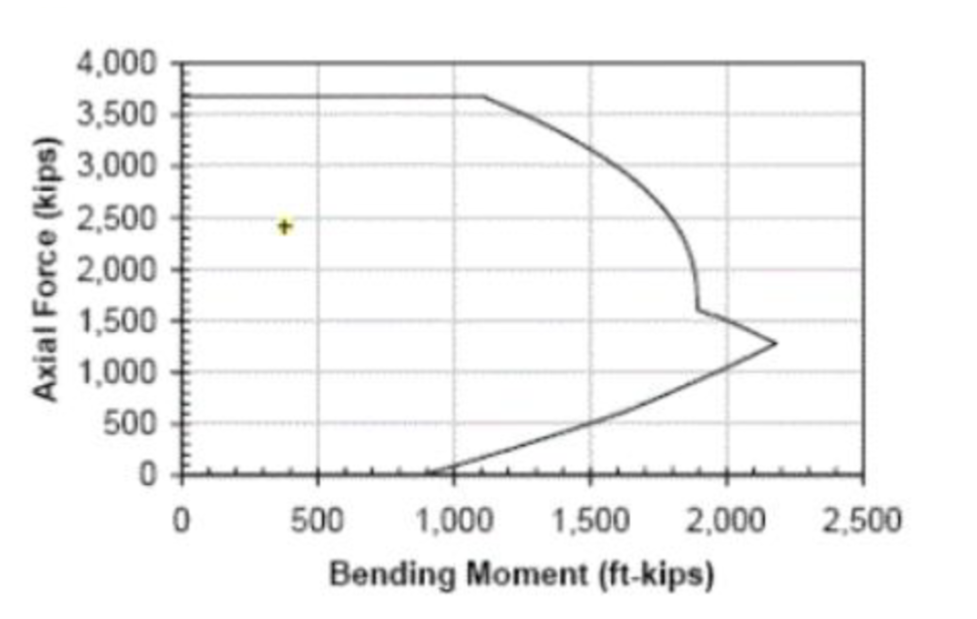

ACI Reference

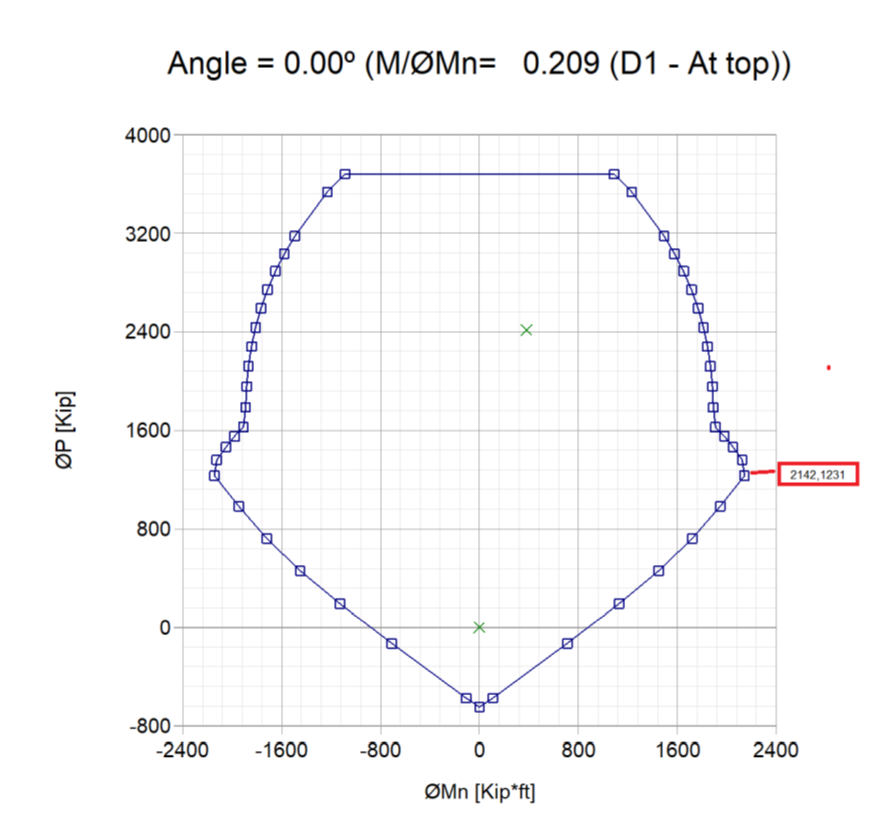

RAM Elements

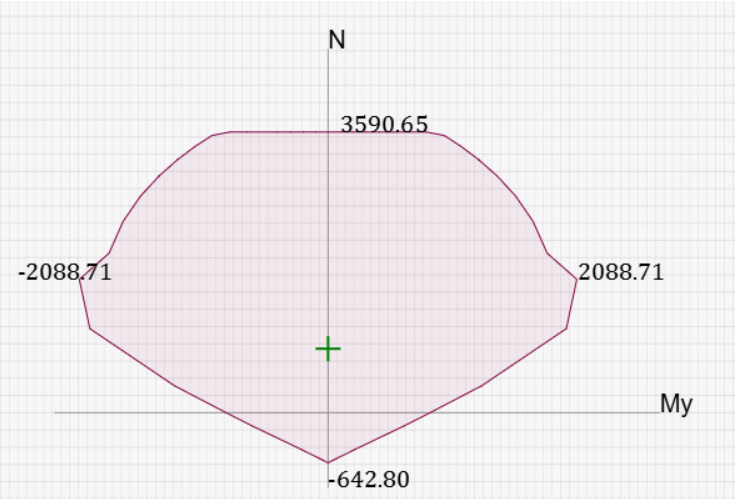

Diagrama TQS

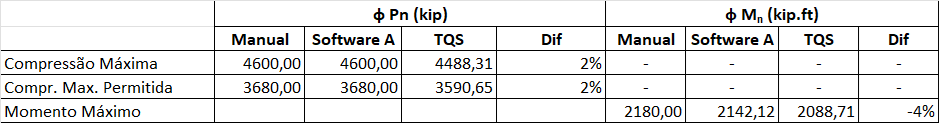

Resumo:
Cortante:
| TQS: 415,79 kips | RAM: 543 kips |
Conclusões:
Se verificou um exemplo de carga lateral de vento, estabilidade lateral e dimensionamento de um exemplo de coluna interna. Os resultados são muito semelhantes com pequenas diferenças não significativas.
