FLEXÃO SIMPLES

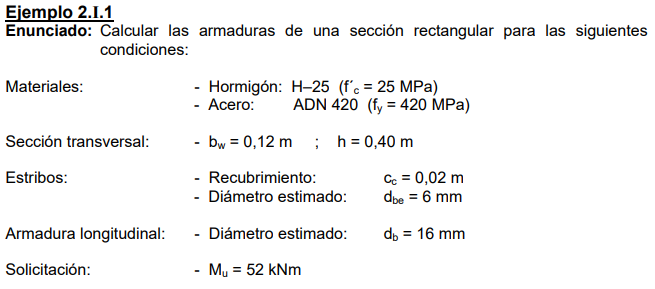

Neste exemplo, será dimensionada a armadura longitudinal e transversal de uma viga submetida a Flexão Simples utilizando como base no Ejemplo 2.I.1 do Ejemplos de Aplicación Del Reglamento de Estructuras de Hormigón da Norma Cirsoc-2005, conforme dados abaixo:

Dados:



Flexão:

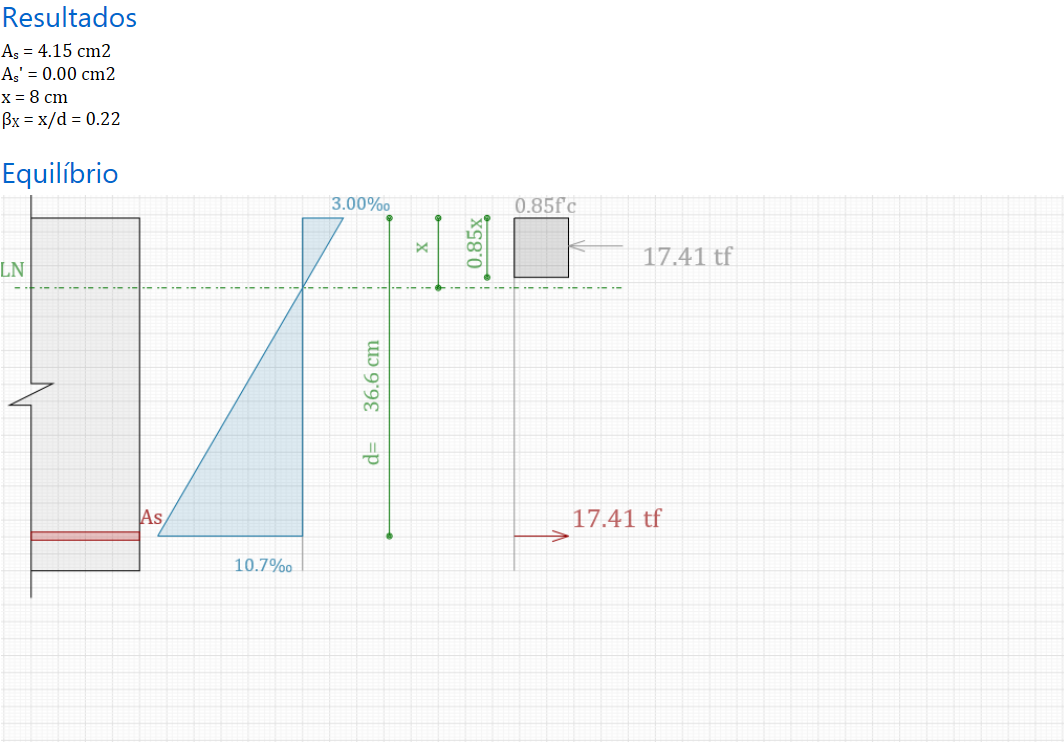

TQS = 4,15 cm²Cirsoc 201-2005 = 4,15 cm²

4,52 cm² ≥ 4,15 cm² → OK!!


øMn (56,17 KN.m) ≥ Mu (52,00 KN.m) → OK!!


Conclusão:

Os resultados obtidos pelo software são iguais aos resultados previstos pelo calculo manual da Norma Cirsoc-2005.
