FLEXÃO SIMPLES

Neste exemplo, será dimensionada a armadura longitudinal e transversal de uma viga submetida a Flexão Simples utilizando como base no Ejemplo 2.I.2 do Ejemplos de Aplicación Del Reglamento de Estructuras de Hormigón da Norma Cirsoc-2005, conforme dados abaixo:

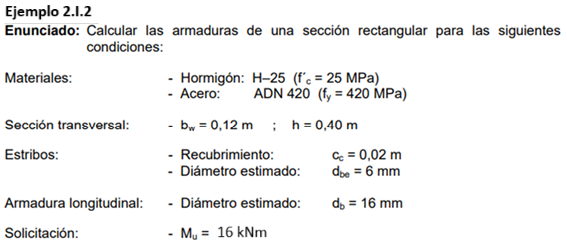

Dados:



Flexão:

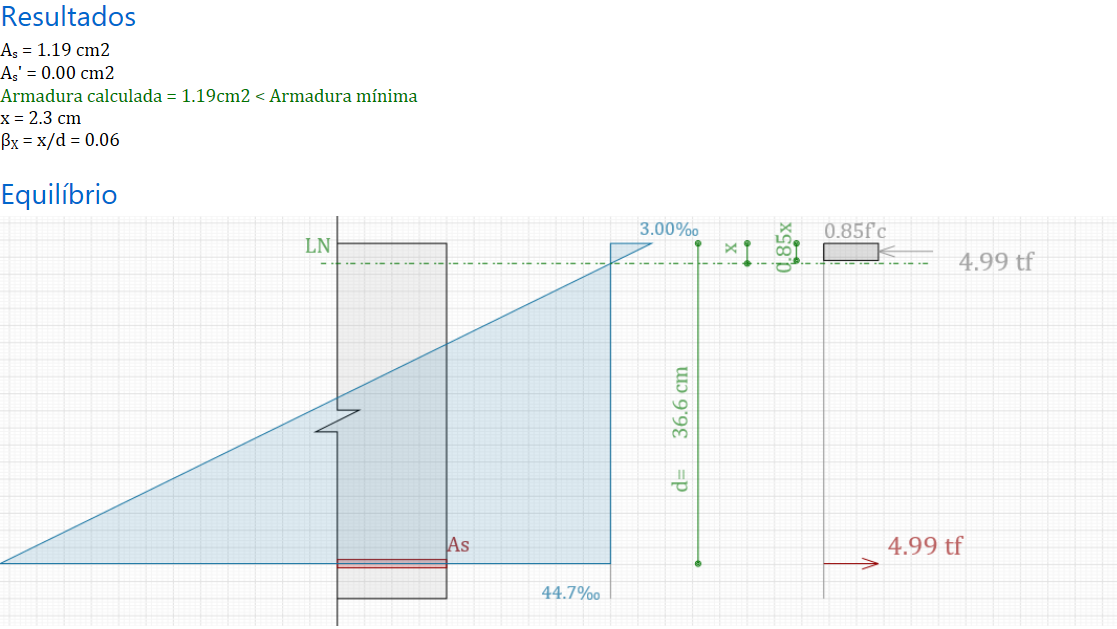

TQS = 1,46 cm²Cirsoc 201-2005 = 1,46 cm²

1,57 cm² ≥ 1,46 cm² → OK!!


øMn (20,95 KN.m) ≥ Mu (16,00 KN.m) → OK!!


Conclusão:

Os resultados obtidos pelo software são iguais aos resultados previstos pelo cálculo manual da Norma Cirsoc-2005.
