FLEXÃO SIMPLES

Neste exemplo, será calculados os esforços dos dois casos de carregamento abaixo comparando os resultados obtidos com o cálculo manual e o software ETABS usando a Norma ACI 318-19:





LOAD: 9,736 kip/ft ou 0,811 kip.in

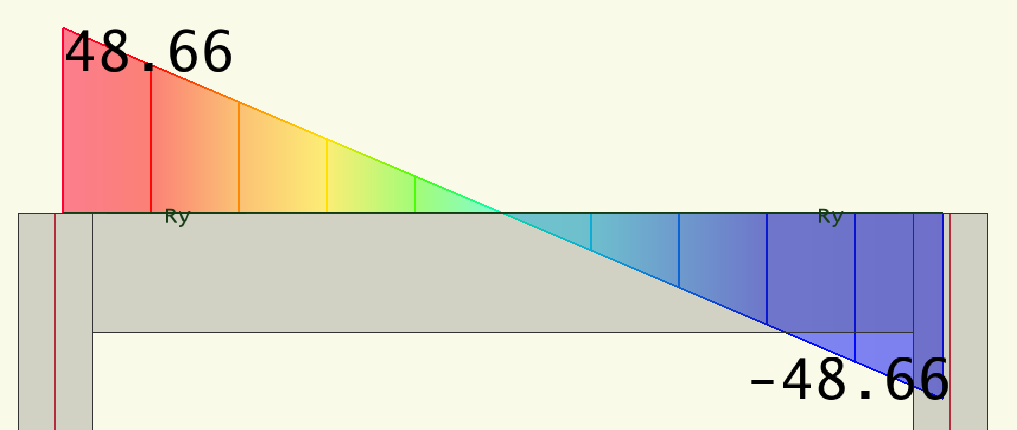

Shear diagram TQS:

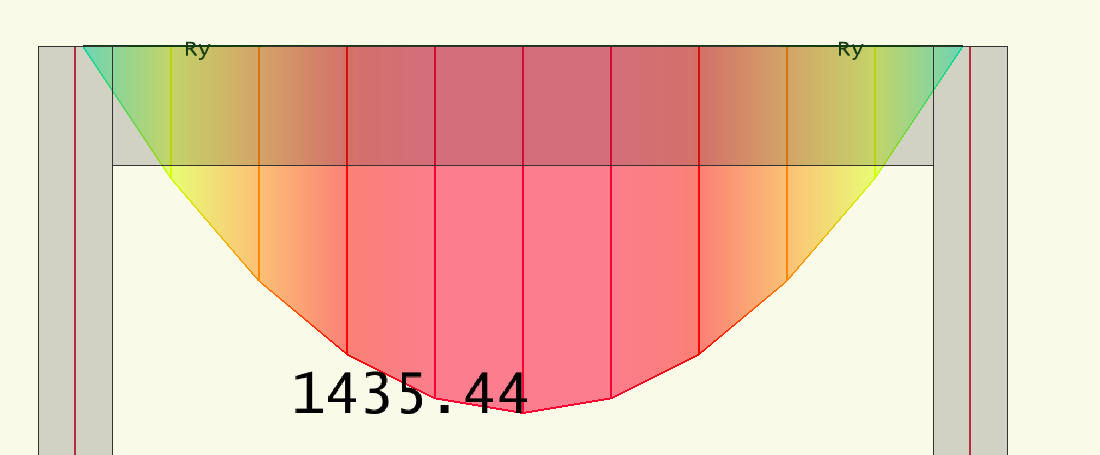

Moment diagram TQS:




Resultados:




Cálculo Manual:

Flexão:









As,min (ACI 318-19 – 9.6.1.2)




TQS = 2,32 in2

2,37 in2 ≥ 2,32 in2 → OK!


øMn (1460,10 kip.in) ≥ Mu (1435,44 kip.in) → OK!!


Verificação do fator de redução (ACI318-19 – 21.2.2)


Linha Neutra: 0202523d348114b939751709cefdbc59.png0202523d348114b939751709cefdbc59.png


0,0104 ≥ 0,005 → OK! Tension Controlled! → ø 0,90 OK!


Cortante:


TQS
Vu = 48,66 kips Vu,design = 37,71 kips







Vs ≤ Vs,lim OK!

    Ø0,75 → øVn ≥ Vu → 37,71 ≥ 37,71 → OK!!

    Área de Aço:






    1a5b39d95181673f2a90c0c8c79359af.png1a5b39d95181673f2a90c0c8c79359af.png 0,041 ≥ 0,0083 → OK!!


    Espaçamento:



    8b4c578af9c587a34a740e9beac68d2c.png8b4c578af9c587a34a740e9beac68d2c.png→ #3 c/ 5 in


    øVn (39,65 kips) ≥ Vu (37,71 kips)



    Conclusão:

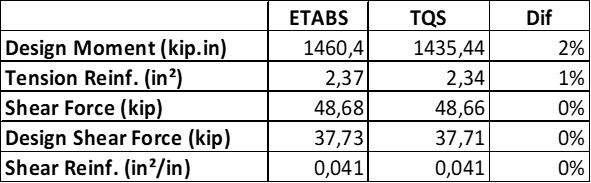

    Os resultados de esforços obtidos são muito similares e obedecem ao calculo manual feito pelo ACI 318-19.
