Pilar - Cirsoc Ejemplo 3

PILAR

Este exemplo tem como base o Ejemplo 79 do livro Introduccion al Calculo de Hormigon Estructural - 2. Edicion (pagina 480). Serão calculadas as armaduras da seção proposta no exemplo no software TQS e comparado os resultados com os do exemplo.

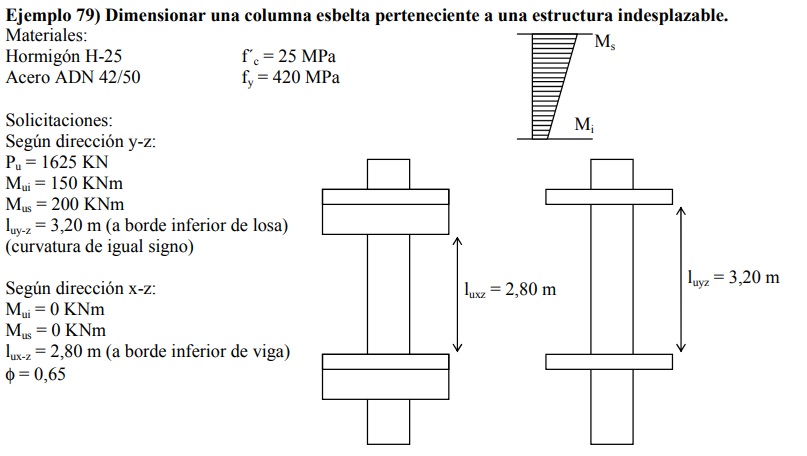

Dados:


Seção adotada: 40 x 40 cm

k=1

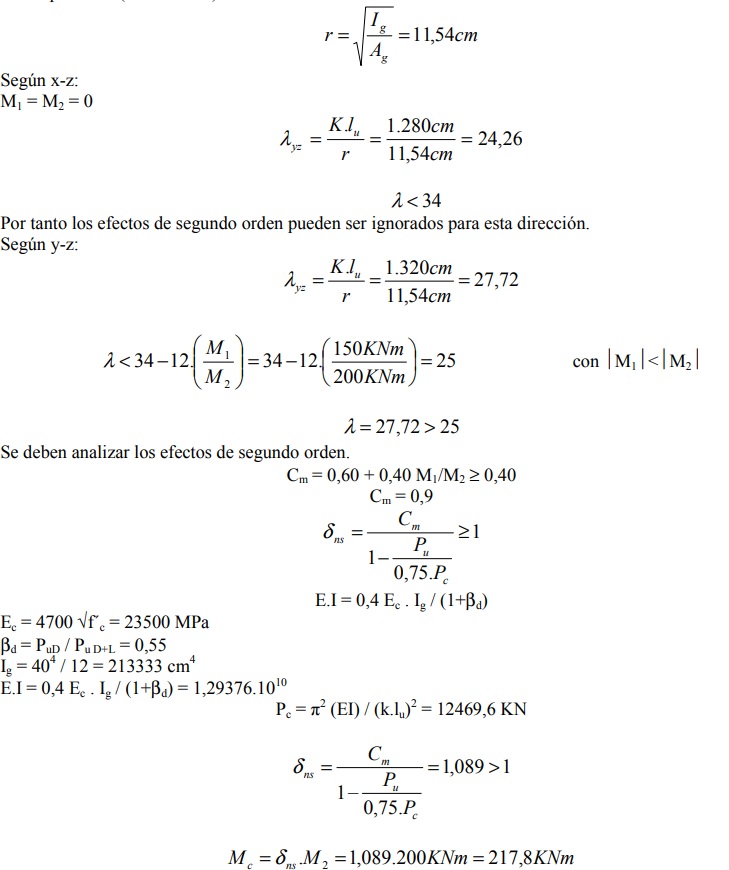

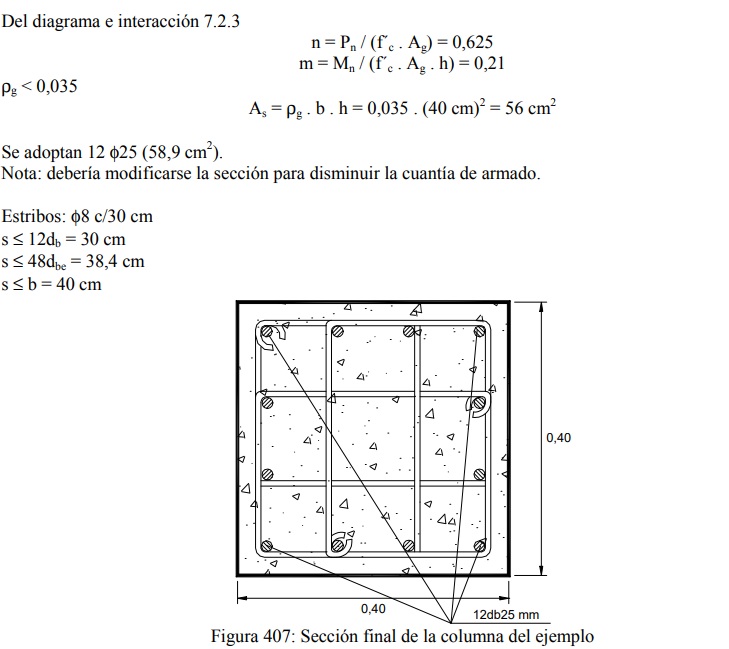

Dimensionamento conforme Cirsoc 201-2005:

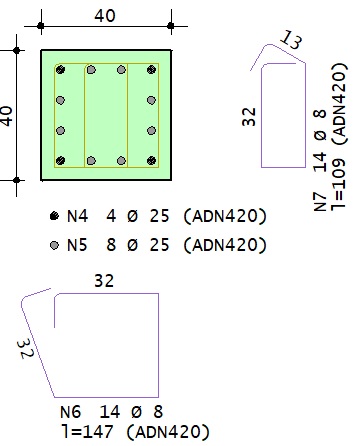

Dimensionamento pelo TQS:



Conclusão:

Os resultados obtidos são muito semelhantes ao exemplo apresentado pelo livro.
