Vento - Building #1 - ACI Design Guide

VENTO

Neste exemplo, será comparado os resultados de carga de vento do TQS com a Norma ACI 318-19 usando o modelo do Prédio #1 do Design Guide do ACI 318-19.

Determinar a carga de vento para o sistema principal de resistência de vento (MFWRS em suas siglas em inglês)

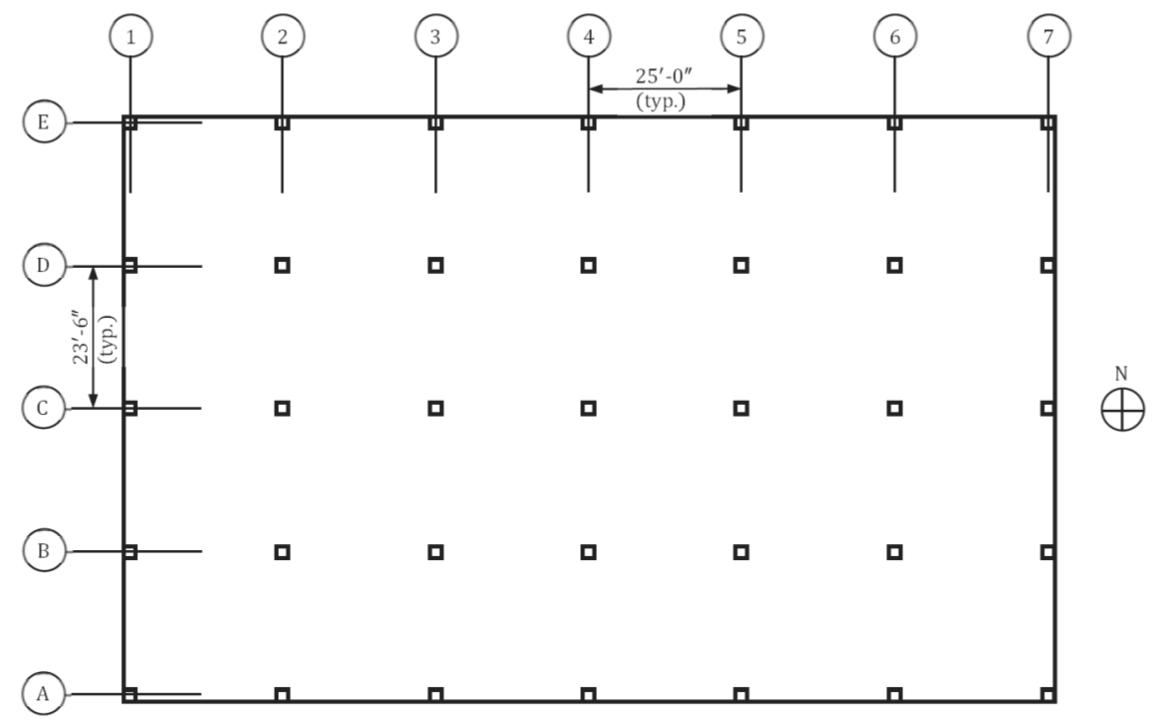

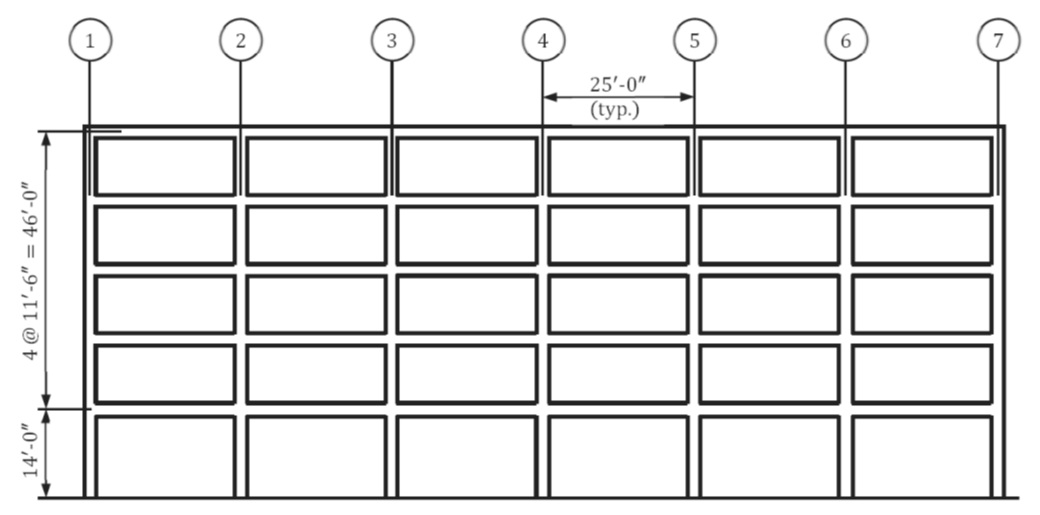

Dados:


Pilares Seção: 24 x 24 in

Para o vento se adota os seguintes valores:

V = 107 mph,

Categoria de risco II

categoria de exposição C

Kzt Fator topográfico = 1

Altitude do terreno 0 ft

Ângulo de incidência do vento = 0, 90, 180, 270 (o edifício é totalmente simétrico)

Considerando as equações da norma ASCE 7 16


O Exemplo está assumindo o seguinte:


A pressão do vento é calculada com a seguinte equação

q = 0.00256 Kz Kzt Kd KeV ²


Kz = coeficiente de exposição à pressão de velocidade (26.10.1) e é determinado

com base no tipo de exposição

26.10-1) Se calcula em base a zg e α que são definidos na Tabela 26.11-1.


Kzt = fator topográfico (26.8.2). Pode ser um valor de entrada do usuário ou, alternativamente, pode ser calculado a partir

Kzt = (1 + K1K2K3)2 (26.8-1)


Kd = fator de direcionalidade do vento (26.6) (entrada do usuário). O valor por defeito é 0,85


Ke = fator de elevação do solo (26.9) (considerando a elevação sobre o nível do mar)

Ke =e−0.0000362zg (zg =elevação sobre o nível do mar em ft).


V = Velocidade básica do vento (Seção 26.5) (entrada do usuário)


O valor do coeficiente de rajada pode ser calculado ou também especificado pelo usuário o que o TQS não tem. Na referência “Guide to the Wind Load Provisions of ASCE 7-10” vários dos exemplos tem o valor de G = 0.85 constante e fixo. Parece que esta é uma opção bastante usada.


Rigidez:

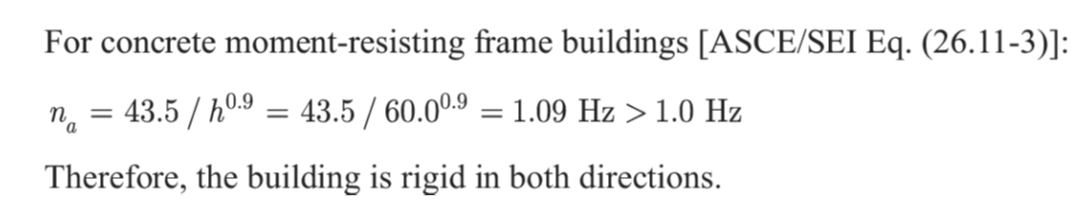

Segundo a Norma, temos abaixo:

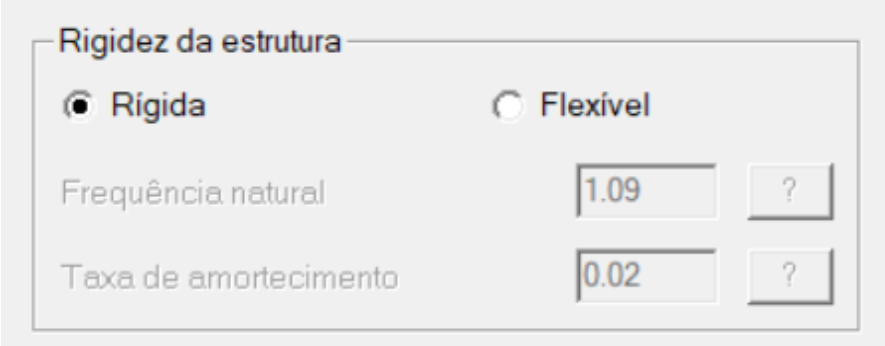

No TQS:



Resultados:


  • Coeficiente de pressão externa Cp

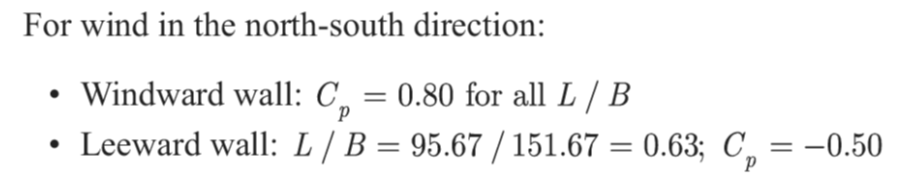

Para os casos de vento em 0° e 90°:

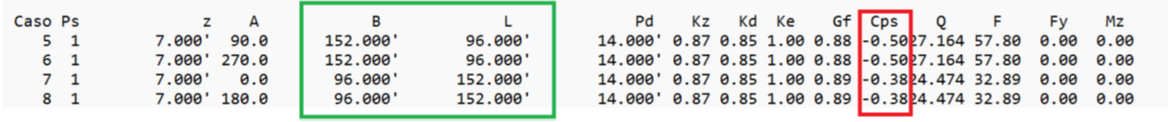

No TQS:



  • Calculo do Kz

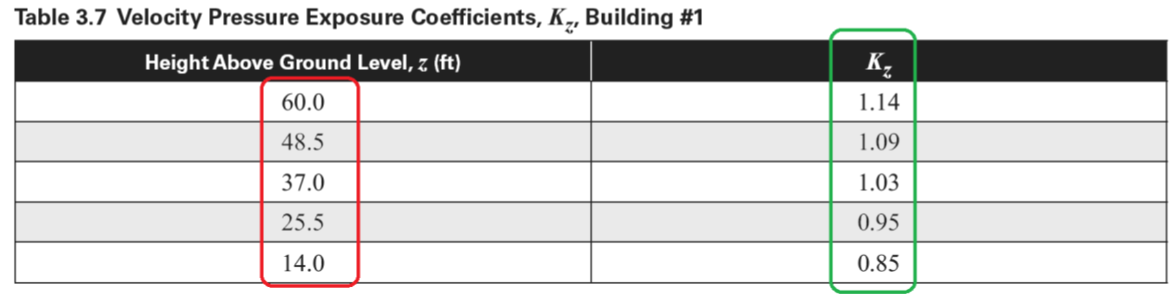

Segundo a Norma:

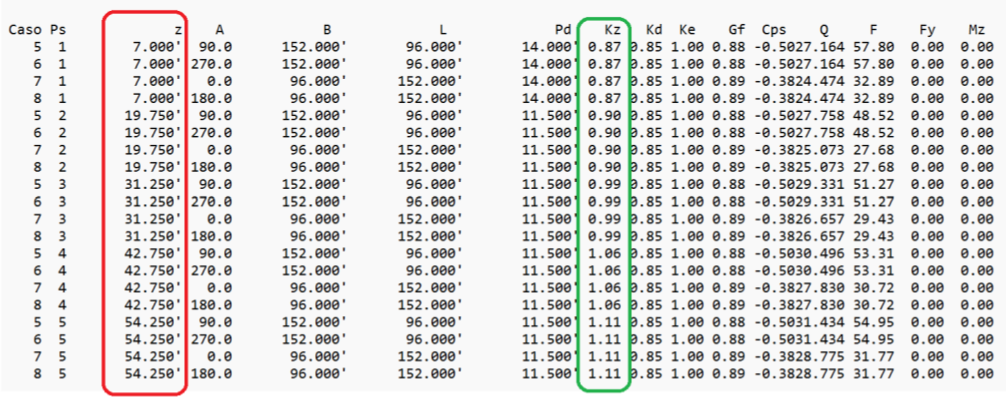

No TQS:


Obs: TQS considera a altura média do andar


  • Fator de Rajada Gf

Fazendo os cálculos manuais:

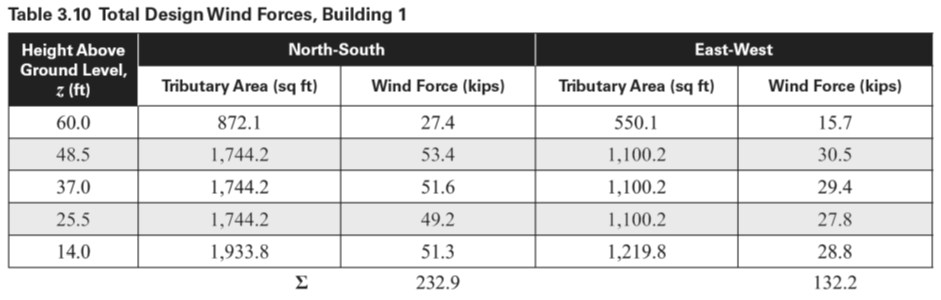

  • Cálculo de Forças por andar

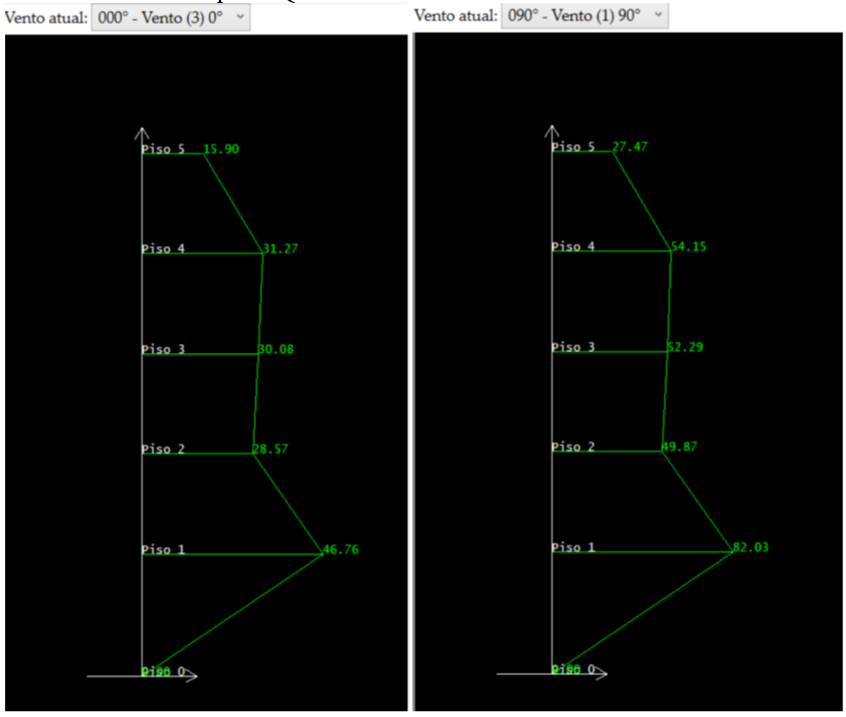

TQS:



Conclusões:


Em geral se observam que os resultados são semelhantes apresentando apenas pequenas diferenças. O calculo feito TQS obedece às formulas propostas pela Norma ACI318-19.
