Vigas - Cortante

CORTANTE

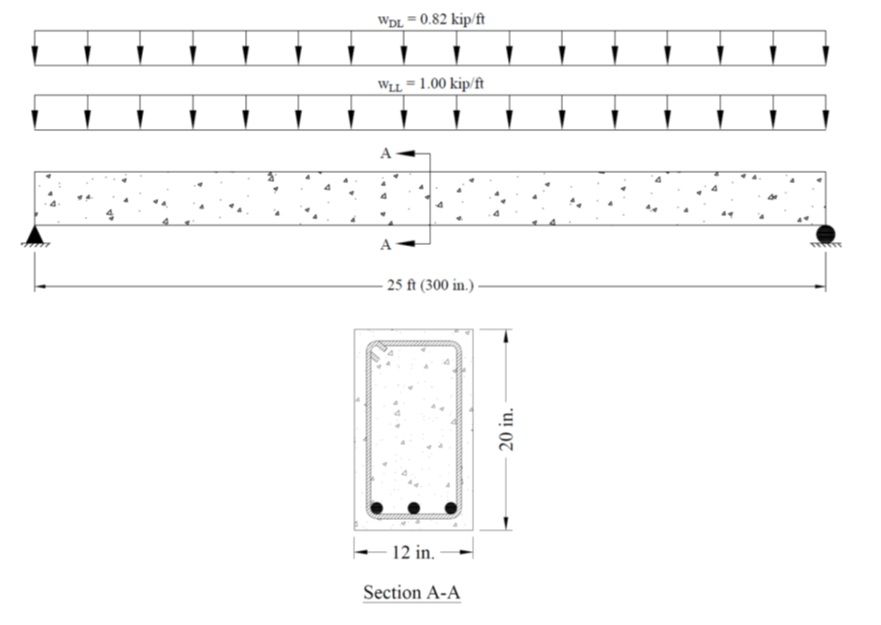

Neste exemplo, será dimensionada a armadura longitudinal e transversal de uma viga simplesmente apoiada submetida a Flexão Simples com carga permanente e acidental utilizando como base a Norma ACI318-19, conforme dados abaixo:


Referência: Reinforced Concrete Structures, 2nd Edition 2018, Omar Chaallal - Structure Point:


Materiais:


F´c = 5 ksi concreto de densidade normal (wc = 150 lb/ft3)

fy = 60 ksi

Carga permanente, DL = 0.82 kip/ft (na referência o peso próprio não é considerado)

Carga acidental, LL = 1.00 kip/ft

Longitude do vão, L = 25 ft

Usar barras #9 para a armadura longitudinal (As = 1.00 in.2, db = 1.128 in.)

Usar barras #3 para os estribos (As = 0.11 in.2, db = 0.375 in.)

Recobrimento livre = 1.5 in.

Fatores para combinação de carga ELU: 1.2DL + 1.6 LL

Documento da referência:

Supported Reinforced Concrete Beam Analysis and Design (ACI 318-14).pdf

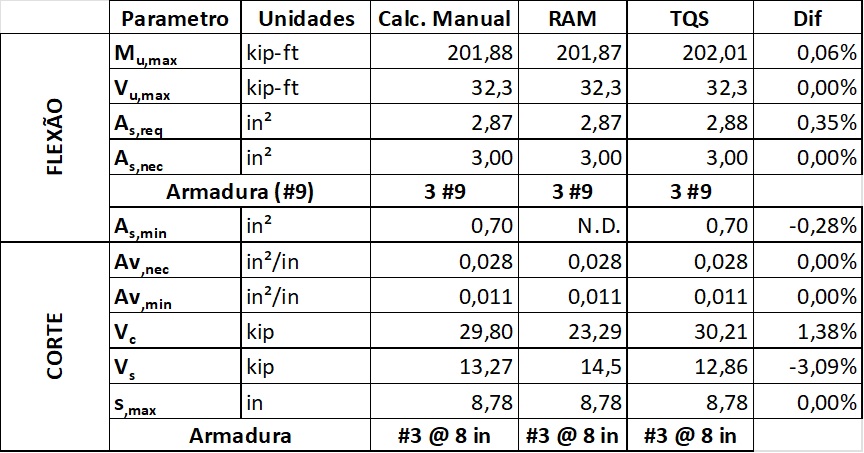

Resultados:











Vs ≤ Vs,lim OK!

    Ø0,75 → øVn ≥ Vu → 32,30 ≥ 32,30 → OK!!

    Área de Aço:








    Espaçamento:





    øVn (44,46 kips) ≥ Vu (32,30 kips)


    Conclusões:


    Em geral a comparação de resultados coincide com as referências e não se detecta maiores diferenças.
