Vigas - Articulação
ARTICULAÇÃO EM VIGAS
Este exemplo foi extraído da seguinte referência do site da StructurePoint, uma empresa de software criada em 1957 dependente da Associação do Cimento Portland (Portland Cement Association, PCA). A referência original é: PCA Notes on ACI 318-11 Building Code Requirements for Structural Concrete, Twelfth Edition, 2013 Portland Cement Association, Example 8.2 (In this example ACI 318-14 is used instead of ACI 318-11)

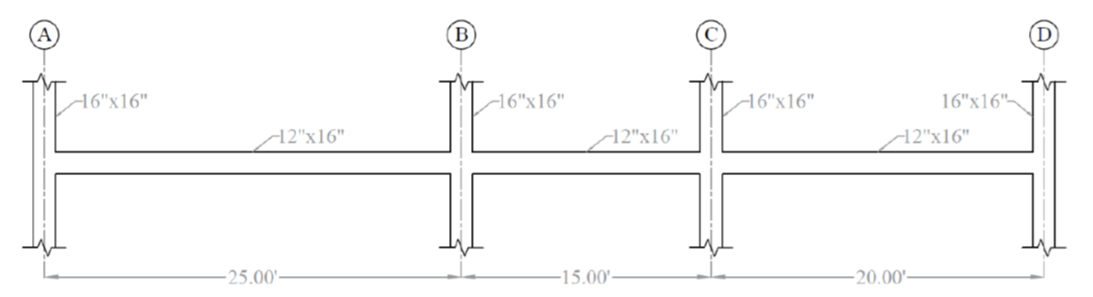

O exemplo consiste na seguinte viga:
Dados:
f´c = 4000 psi com peso unitário (150 lb/ft3)
fy =60000 psi
Carga morta DL 1.167 lb/ft + o peso próprio
Carga viva LL = 450 lb/ft
O exemplo também se calculou no RAM Elements.

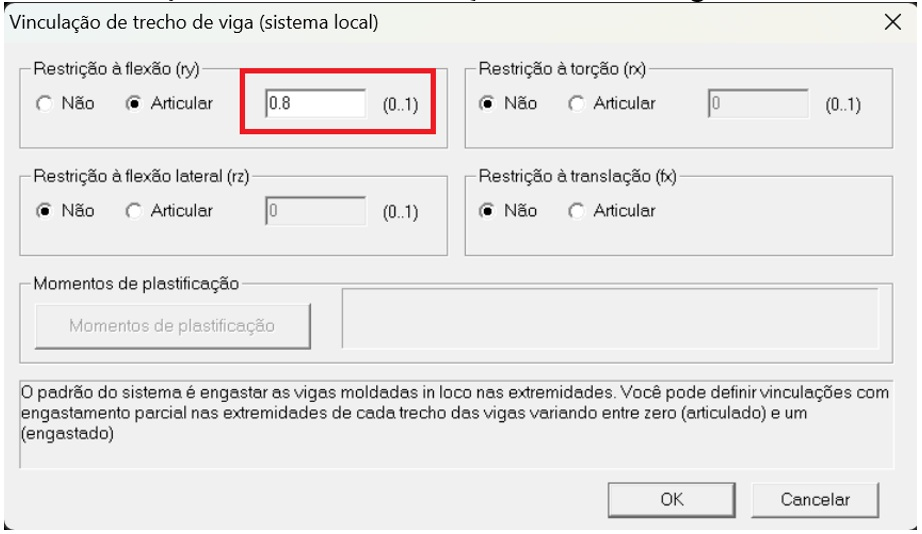

A redistribuição de momentos no TQS se fiz com o seguinte comando

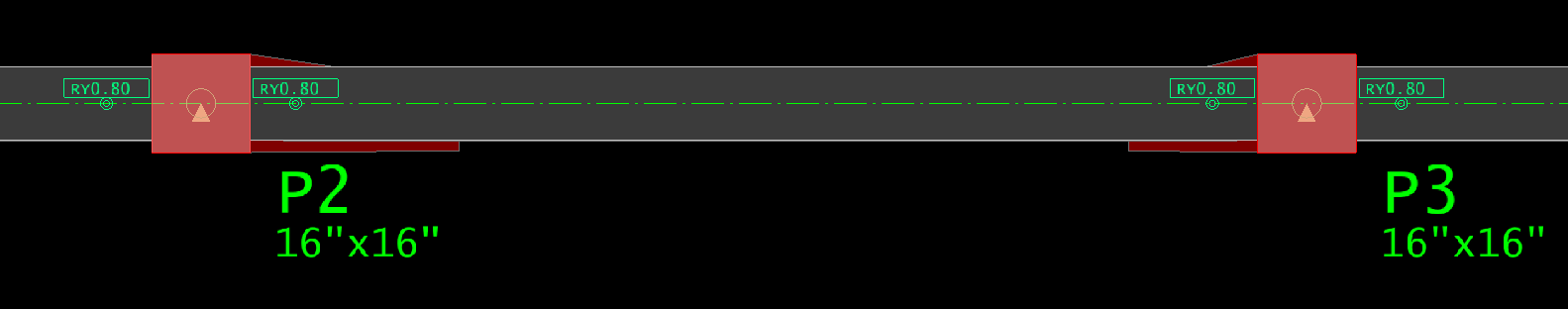

E no modelador nota-se a aplicação do comando com a sinalização de articulação conforme mostrado abaixo:

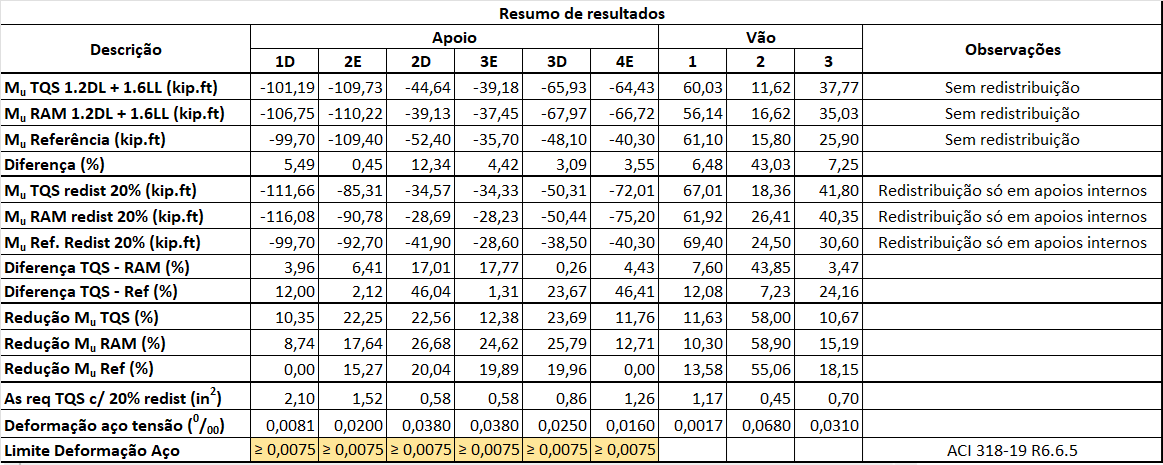

Resultados:
Conclusões:
Os resultados apresentam uma diferença nos resultados dos esforços entre os softwares devido ao calculo iterativo que é necessário com a redução aplicada
Se observa que tanto o TQS como o RAM trabalham com a definição da vinculação da restrição da viga definindo um engastamento parcial.

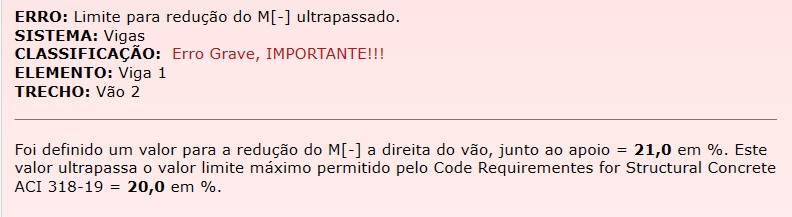

No TQS, caso seja definido uma articulação maior que 20%, que é o limite do ACI 318-19 no item 6.6.5.3 é emitida mensagem de erro grave conformo mostrada abaixo:
