SAPATAS
Neste exemplo, será dimensionada uma sapata utilizando como base a Norma ACI318-19, Baseado no exemplo 11.6 do capítulo 11 do ACI Handbook, conforme dados abaixo:
Dados:
Carga permanente de serviço D=541 kip
Carga acidental de serviço L= 194 kip
fc= 4ksi, fy = 60ksi
qadm do solo = 5600 psf = 38.89 psi
A carga sísmica não a sido considerado.
O TQS não considera a solo sobre a sapata
O tombamento e o deslizamento não são verificados neste caso.
A sapata tem as seguintes dimensiones:
B= 12ft L=12ft hf=3ft h = 30in

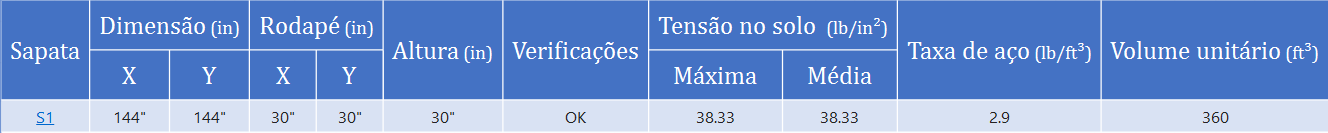

Max tensão no solo para D + L
TQS = 38.33 psi
Manual = 38.05 psi

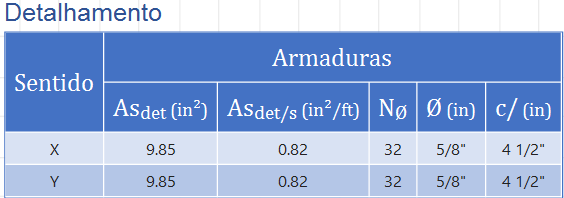

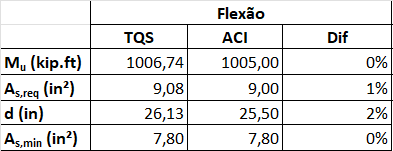

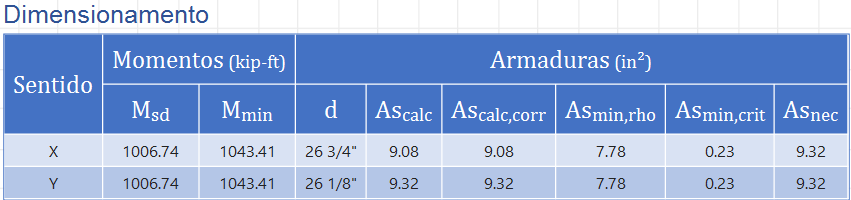

Flexão:
Resumo:

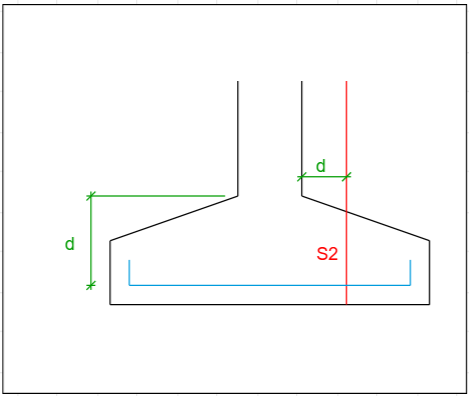

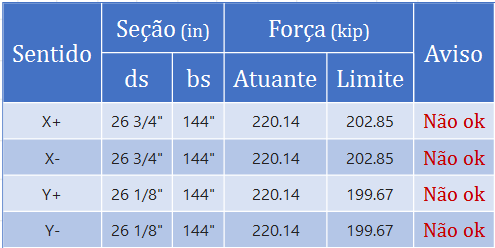

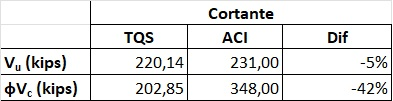

Cortante:
Resumo:

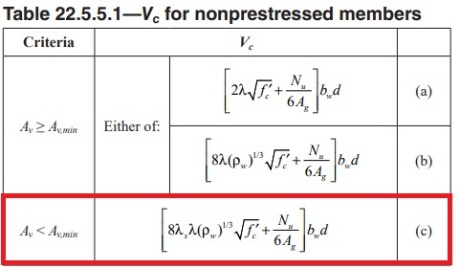

Obs: A divergência de valores do TQS em relação ao exemplo do manual do ACI se dá pois como nesse caso como não haverá armadura de cisalhamento, então deve-se usar obrigatoriamente a fórmula abaixo indicada no Norma:
O exemplo usa a fórmula (a) mesmo adotando-se Vs = 0 e sem Av,min, o que resulta em um valor de Vc maior. Caso fosse aplicada essa fórmula, teremos a força Limite de 364 kips - 5% acima do manual do ACI.

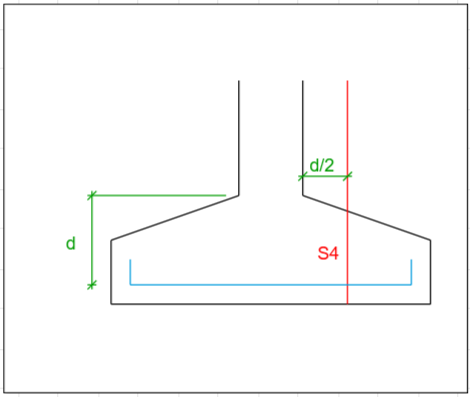

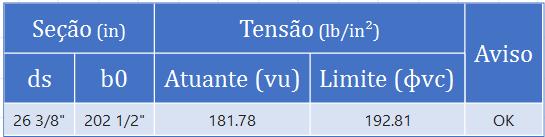

Punção:
Resumo:

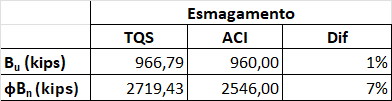

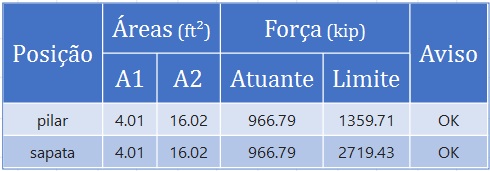

Transferência de esforços na base (Esmagamento):
Resumo:
Conclusões:
Em geral se observam que os resultados são semelhantes apresentando apenas pequenas diferenças.
No caso específico da cortante, a divergência de valor se dá pelo critério adotado no uso da fórmula da Norma pelo TQS.
