Vigas - Flexão Simples - Viga Continua 7
FLEXÃO E CORTANTE

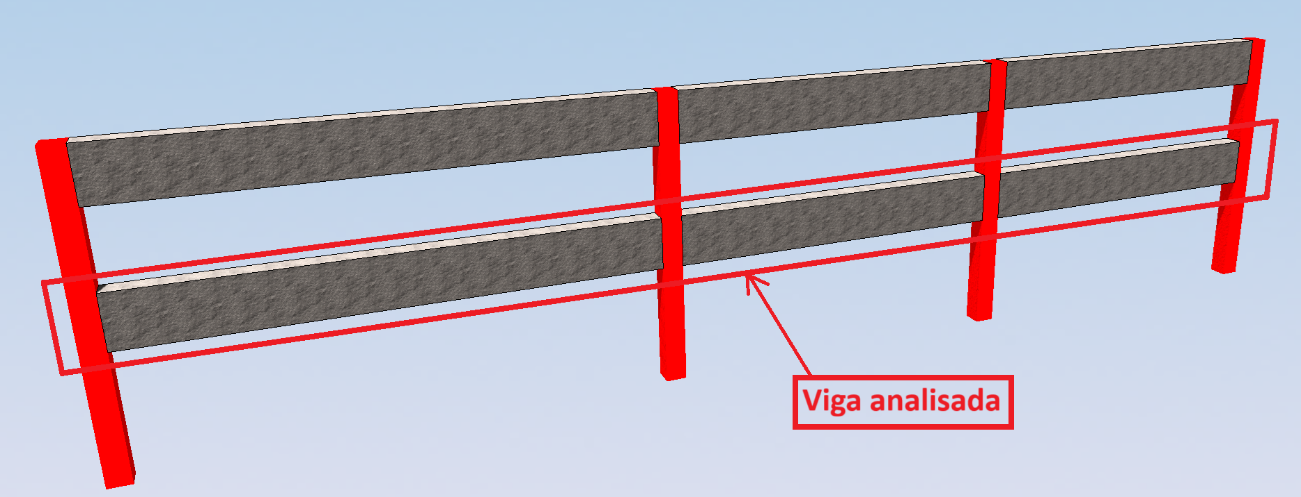

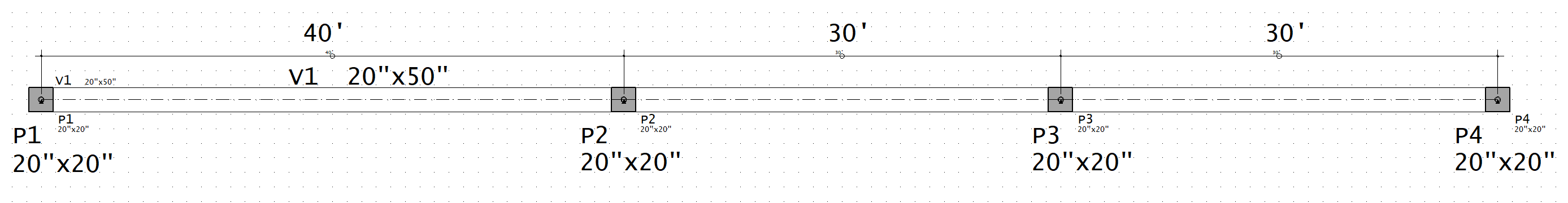

Neste exemplo, será dimensionada a armadura longitudinal e transversal de uma viga continua submetida a Flexão Simples, com carga permanente e acidental utilizando os softwares TQS, Staad Pro e Cypecad, como base a Norma ACI318-19 e conforme dados abaixo:
Materiais:
F´c = 4 ksi concreto de densidade normal (wc = 150 lb/ft3)
fy = 60 ksi
Carga permanente, DL = 3,60 kip/ft
Carga acidental, LL = 6,00 kip/ft
Fatores para combinação de carga ELU: 1.2DL + 1.6
Cobrimento: 1,5 in
Diagramas de momento:

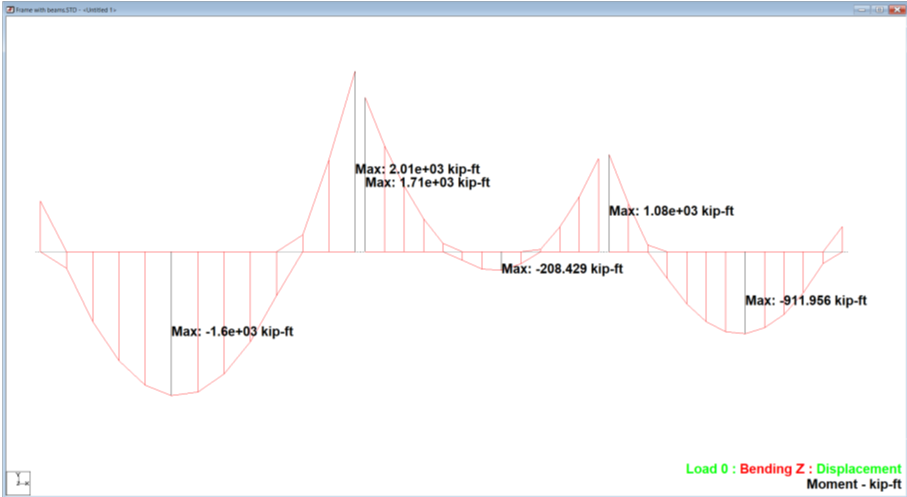

Staad Pro

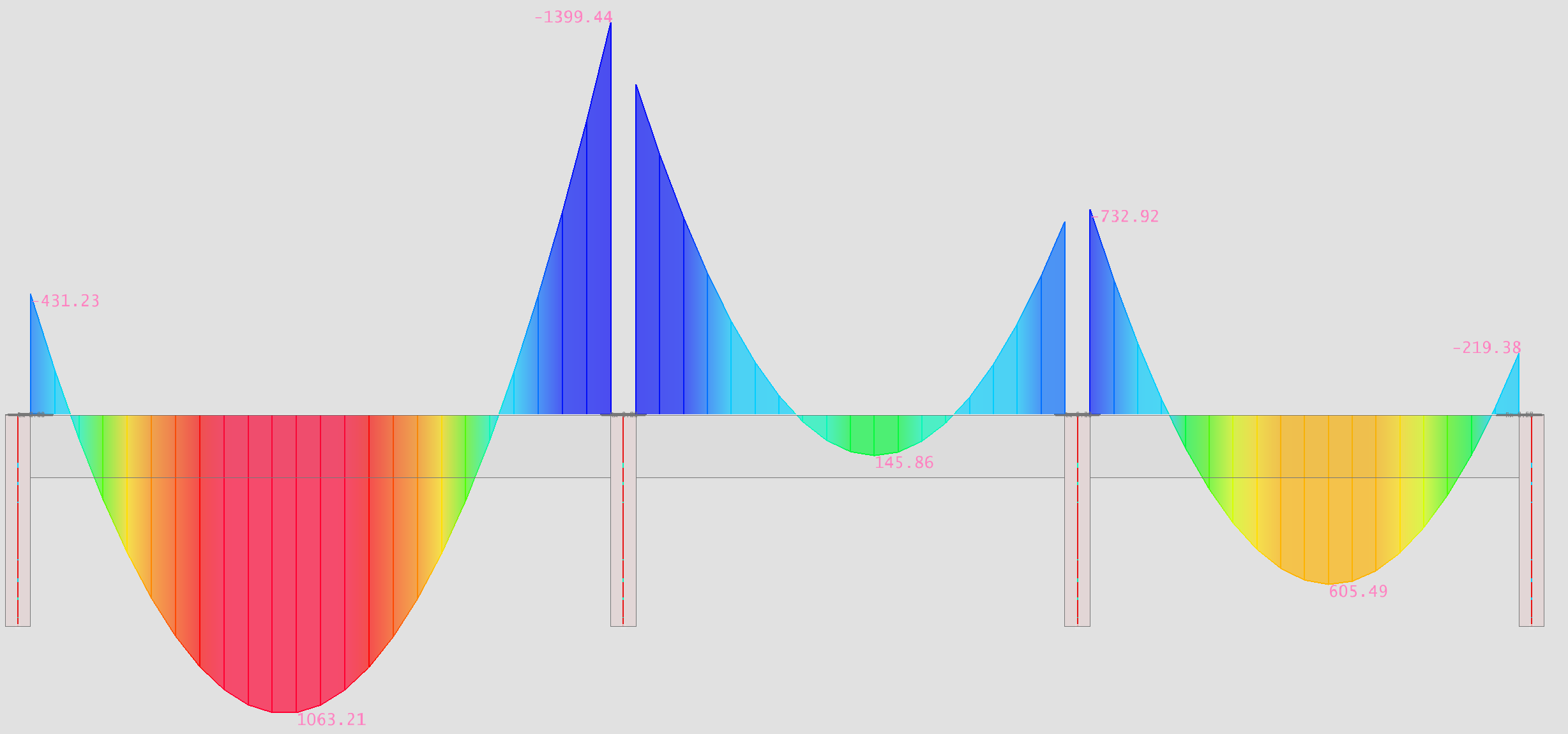

Cypecad

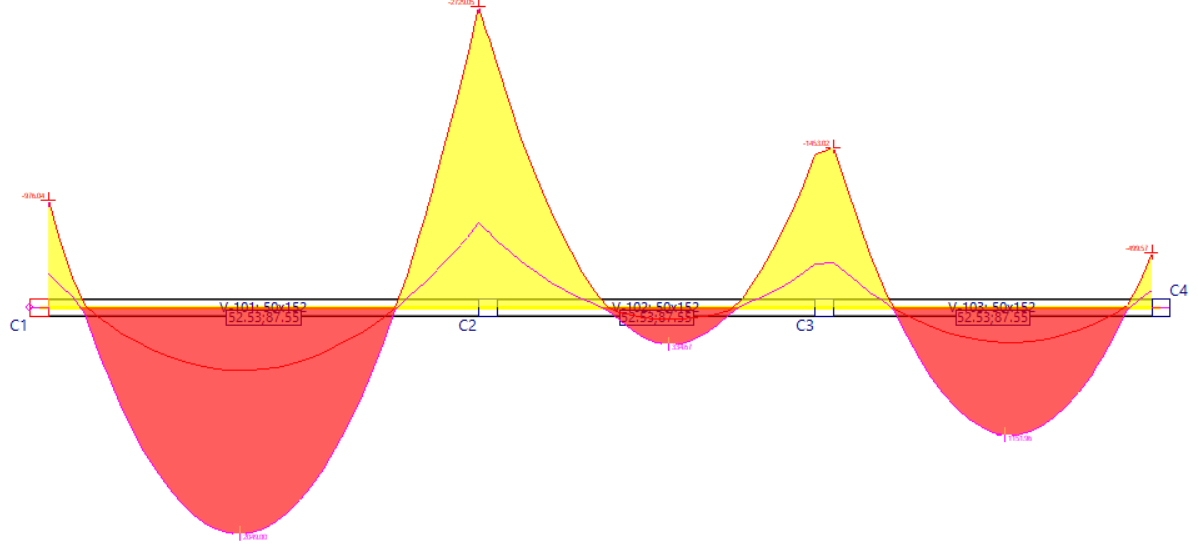

TQS

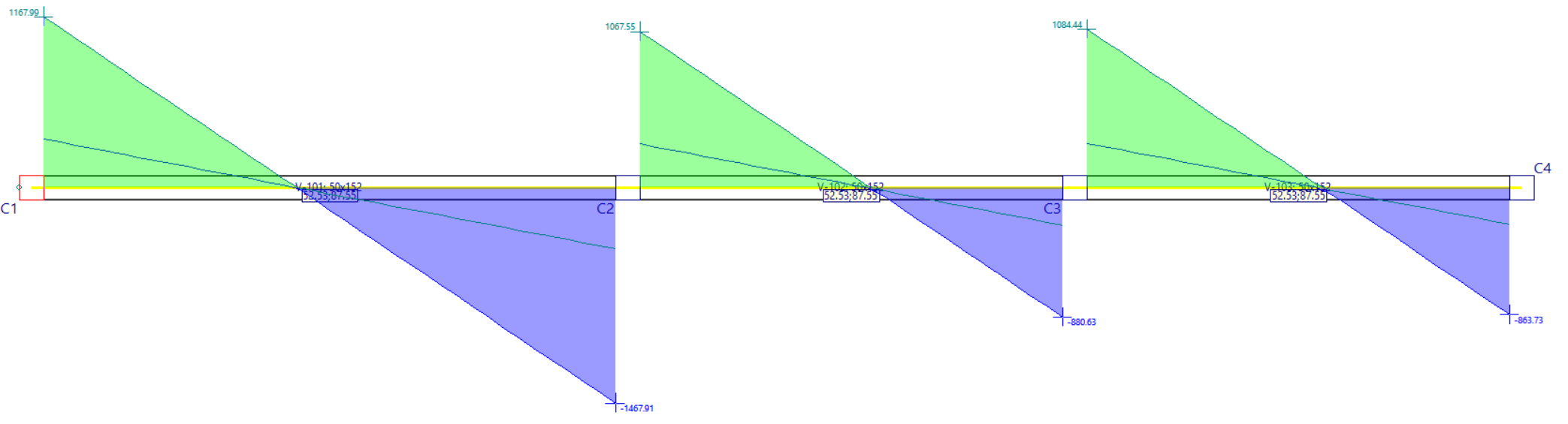

Diagramas de Cortante:

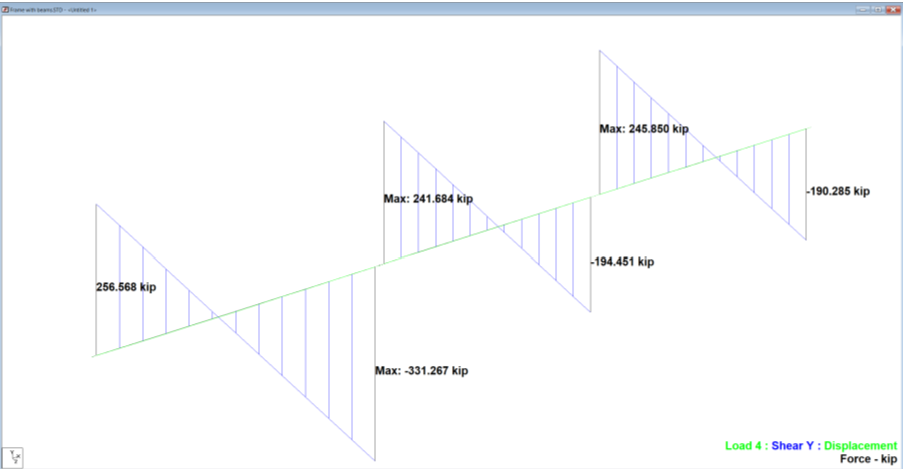

Staad Pro

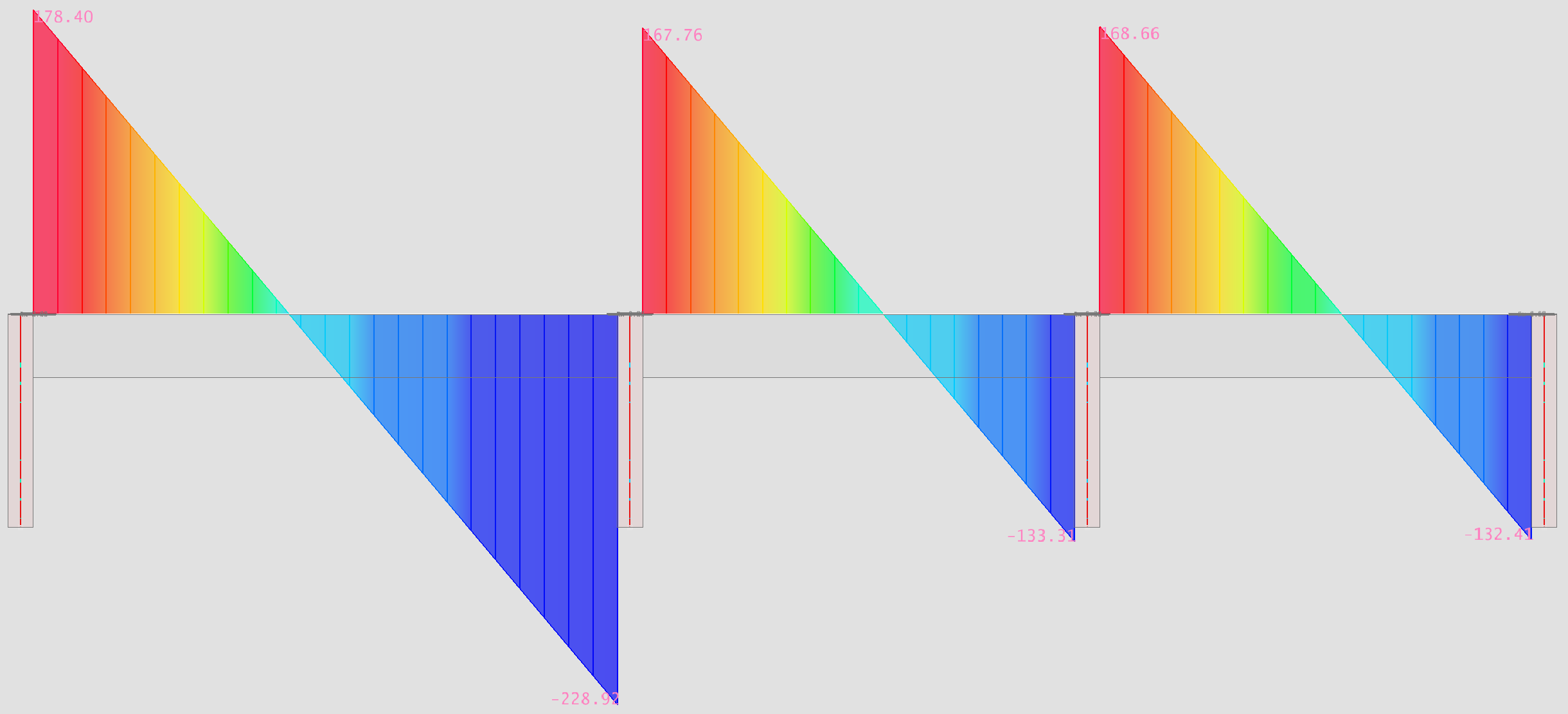

Cypecad
TQS

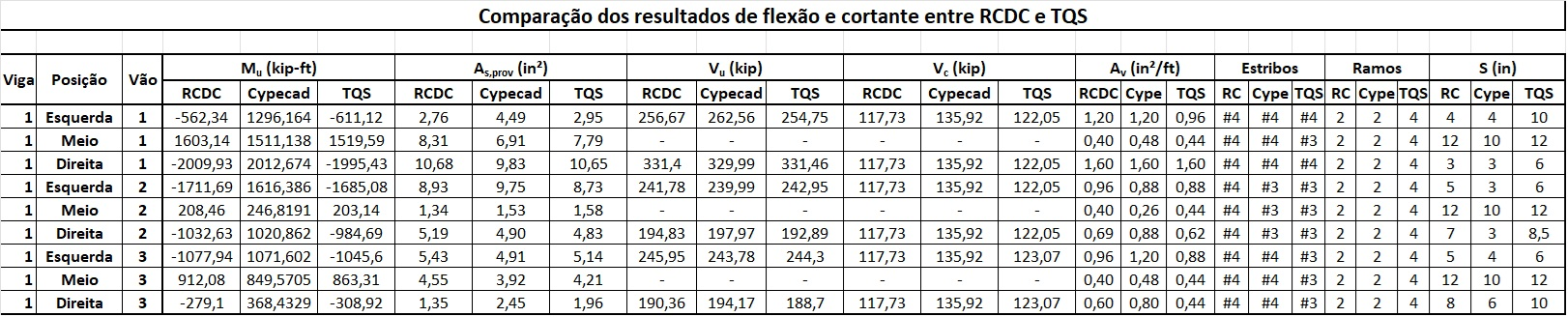

Resultados:
Conclusões:
Em geral, a comparação de resultados entre os softwares TQS e Staad Pro coincidem bem. O Cypecad apresenta algumas pequenas diferenças em relação aos demais.
