DISTRIBUIÇÃO DE ARMADURAS E ANCORAGEM

Este exemplo tem a intenção verificar comprimento de ancoragem e distribuição de barras longitudinais negativas na viga. O exemplo foi extraído da seguinte referência: Design of Reinforced Concrete – 10th Edition – Jack C. McCormac, Russell H. Btown, 2016. ACI 318-14. Exemplo 7.8. Pág 206.

Como o exemplo faz uma distribuição de armadura exata (sem folga) em relação à capacidade a flexão se considerou interessante para verificar se o programa está fazendo uma consideração correta da decalagem e da longitude de ancoragem. O exemplo também foi calculado no RAM Elements, Cypecad e Tricalc.

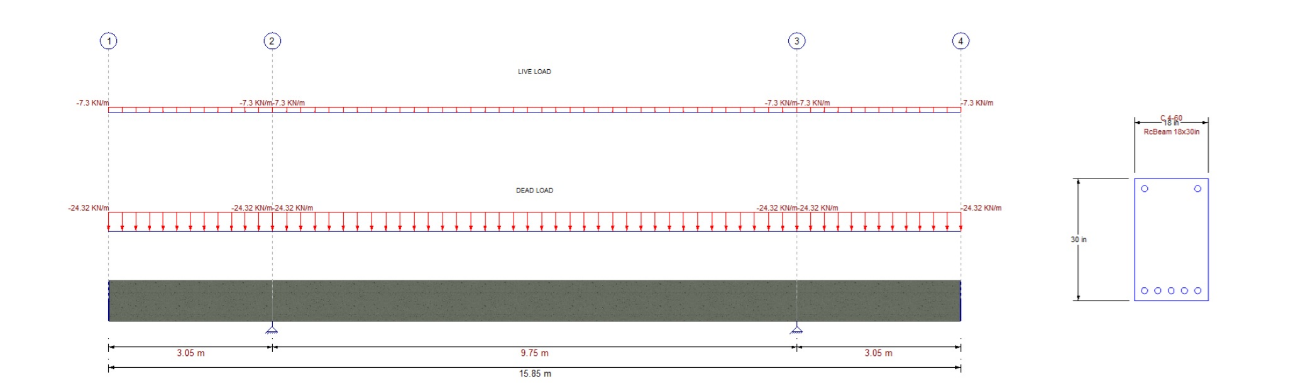

Dados:



Resultados:

A solução do problema dada pela referência é a seguinte:

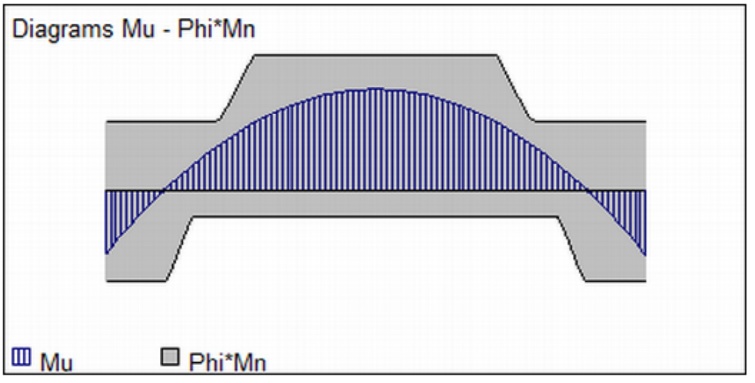

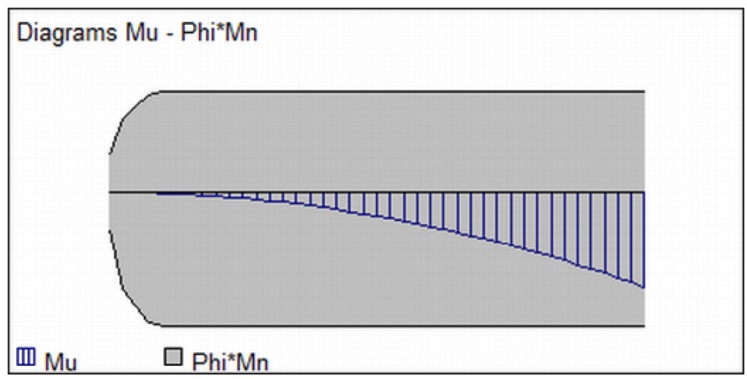

RAM Elements

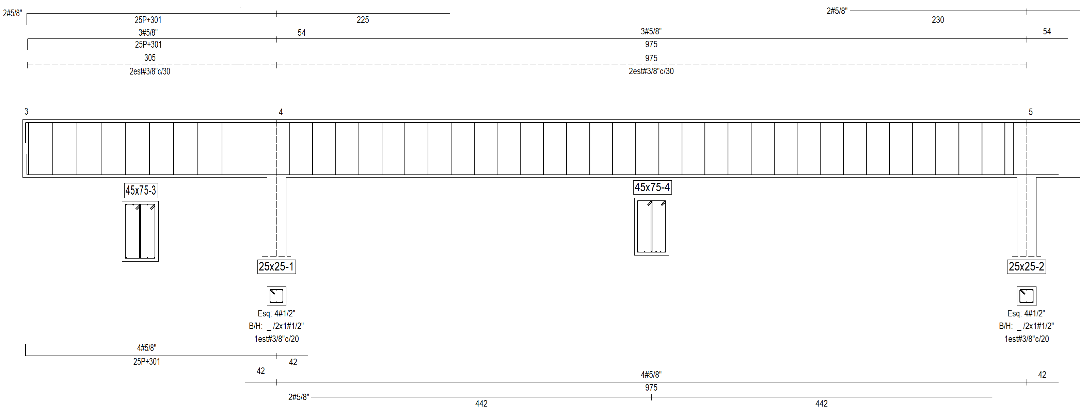

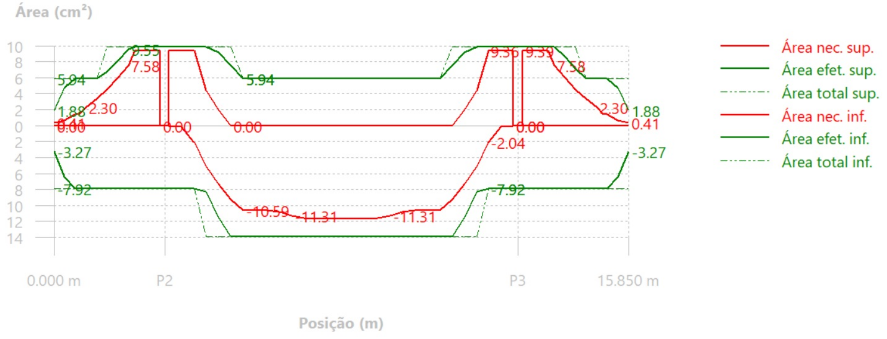

Cypecad

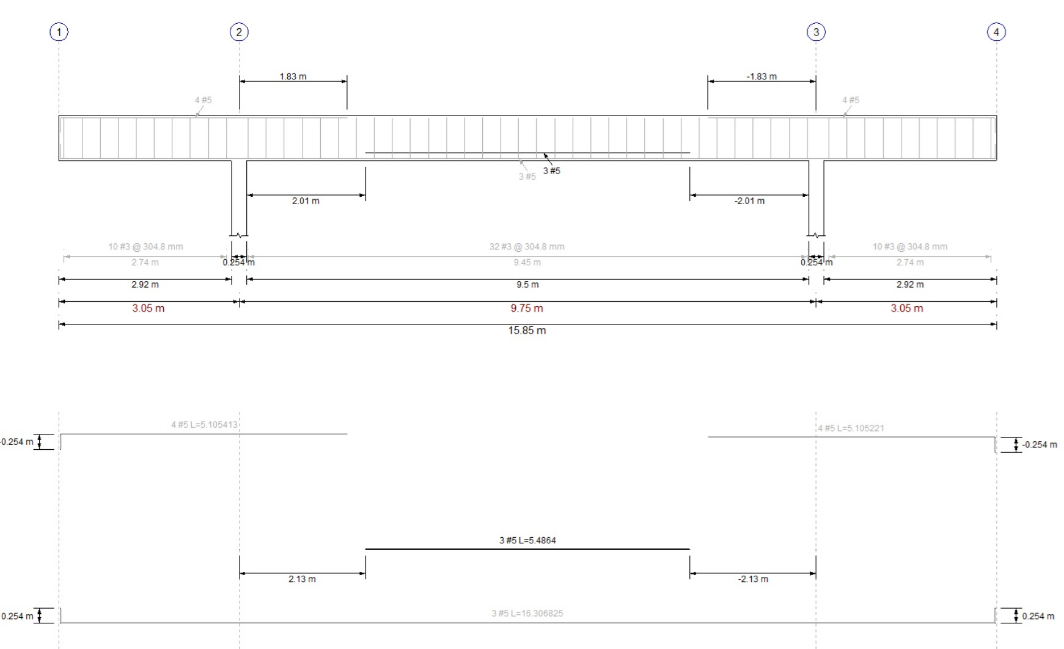

Tricalc

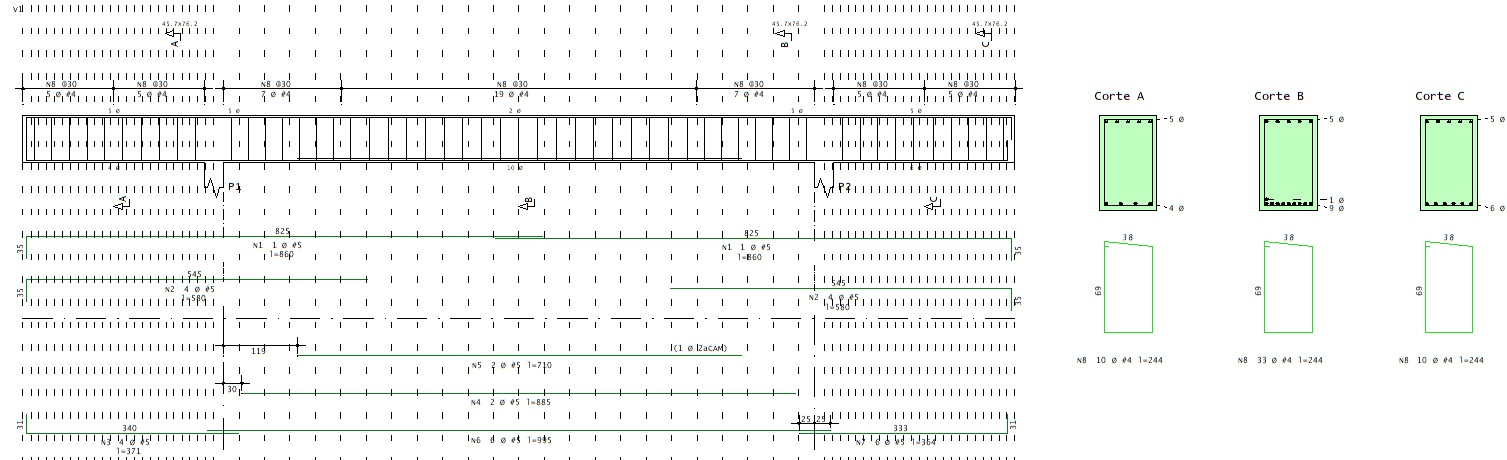

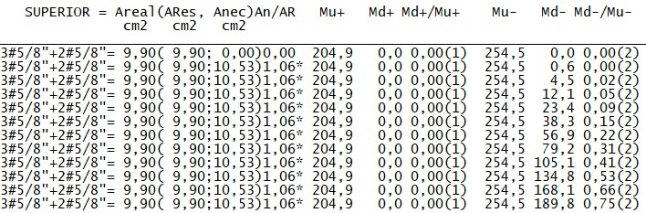

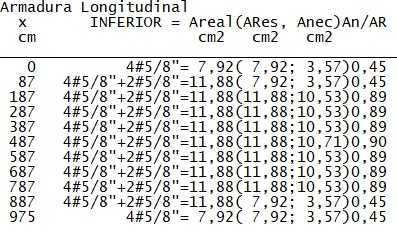

TQS



Conclusões:

Se nota em todos os softwares que uma pequena redução dos comprimentos das armaduras faz que o status da viga mude de OK a não OK verificando que as capacidades das seções são equivalentes apenas com poucas divergências entre eles. As ancoragens nos extremos também em todos eles são muito similares.
