Vigas - Distribuição de Armaduras

FLEXÃO - DISTRIBUIÇÃO DE ARMADURAS

Este exemplo tem a intenção verificar comprimento de ancoragem e distribuição de barras longitudinais positivas na viga. O exemplo foi extraído da seguinte referência: Design of Reinforced Concrete – 10th Edition – Jack C. McCormac, Russell H. Btown, 2016. ACI 318-14. Exemplo 7.8. Pág 206.

Como o exemplo faz uma distribuição de armadura exata (sem folga) em relação à capacidade a flexão se considerou interessante para verificar se o programa está fazendo uma consideração correta da decalagem e da longitude de ancoragem. O exemplo também foi calculado no RAM Elements.

A armadura gerada foi modificada para ter a mesma armadura especificada na referência.

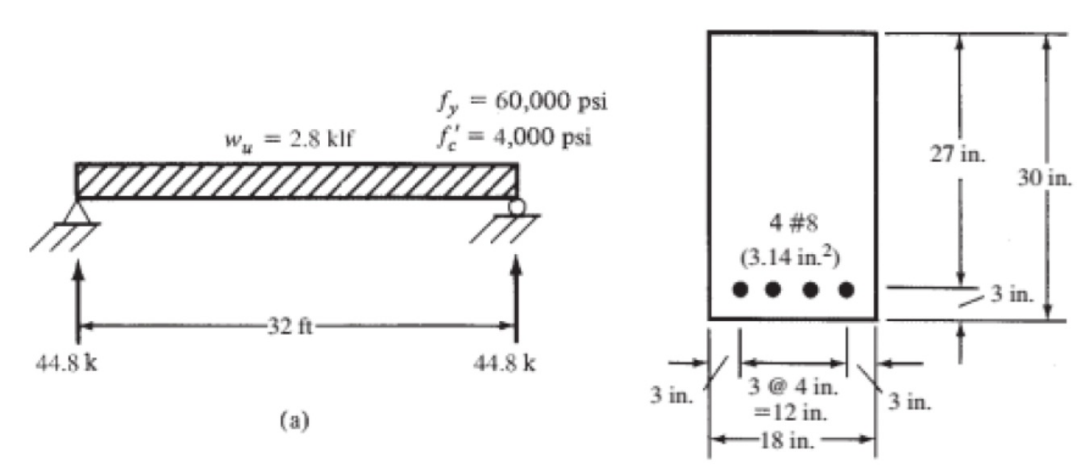

Dados:

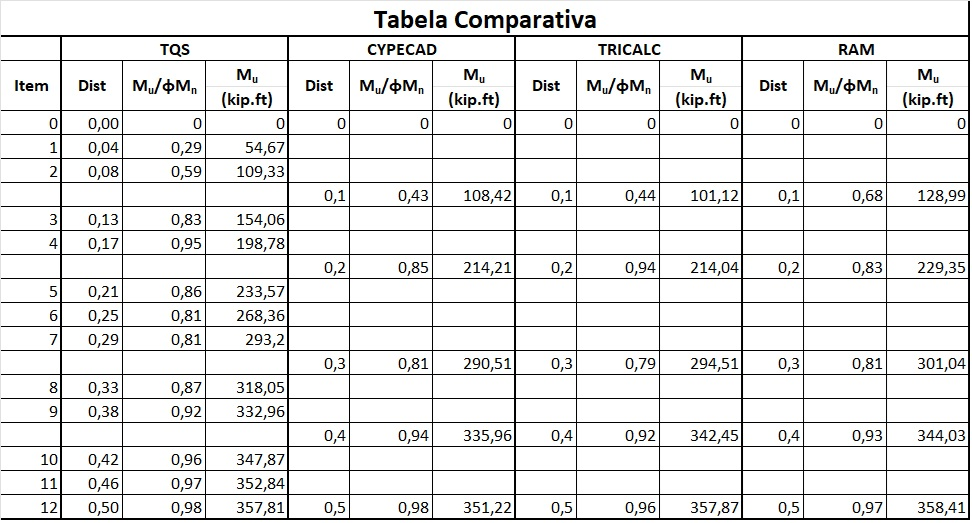

Resultados:

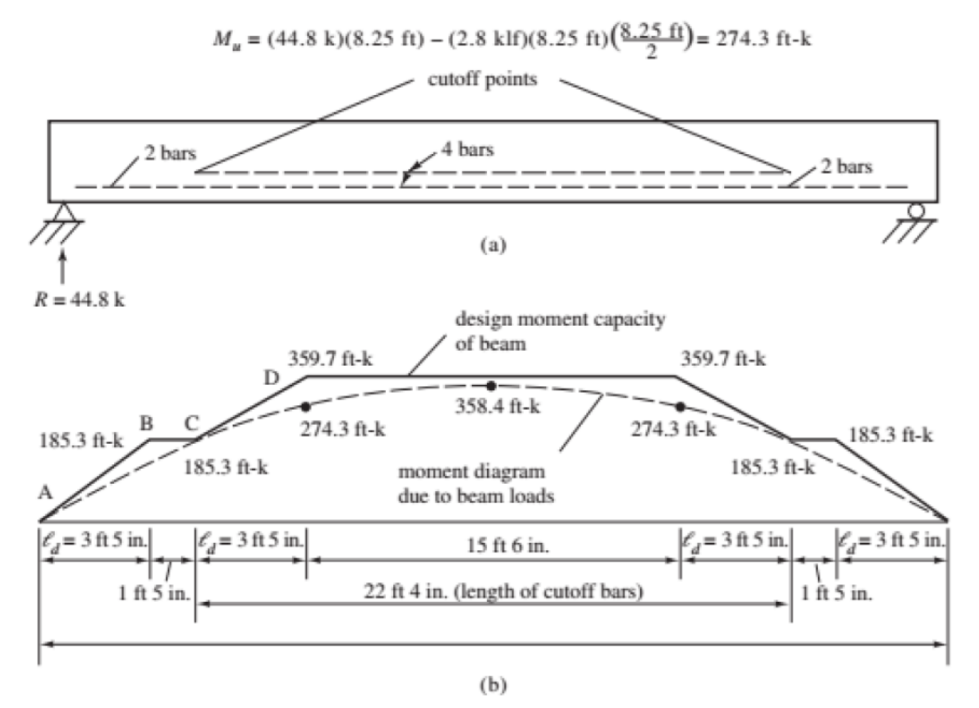

A solução do problema dada pela referência é a seguinte:

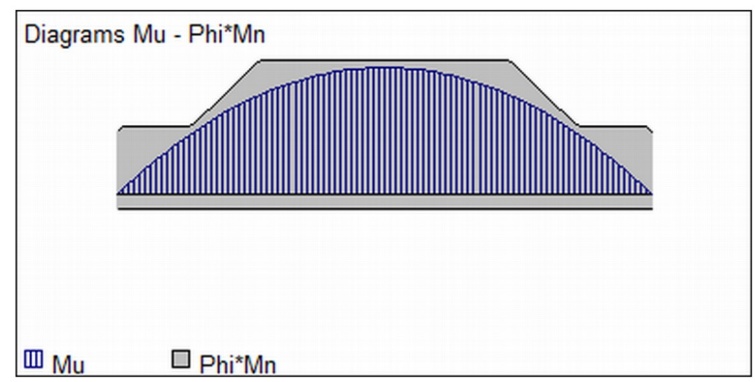

RAM Elements

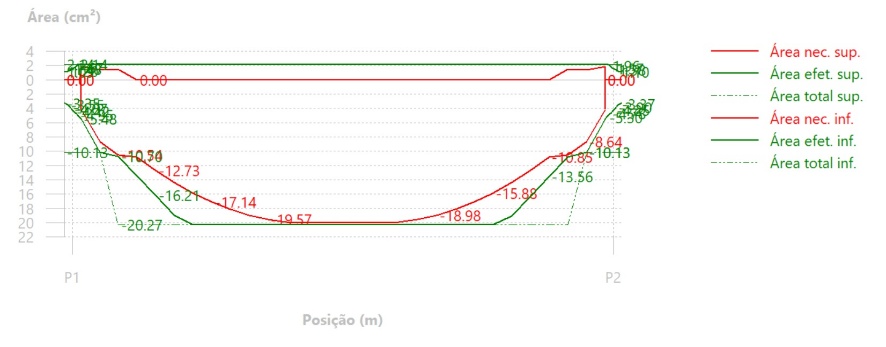

Cypecad

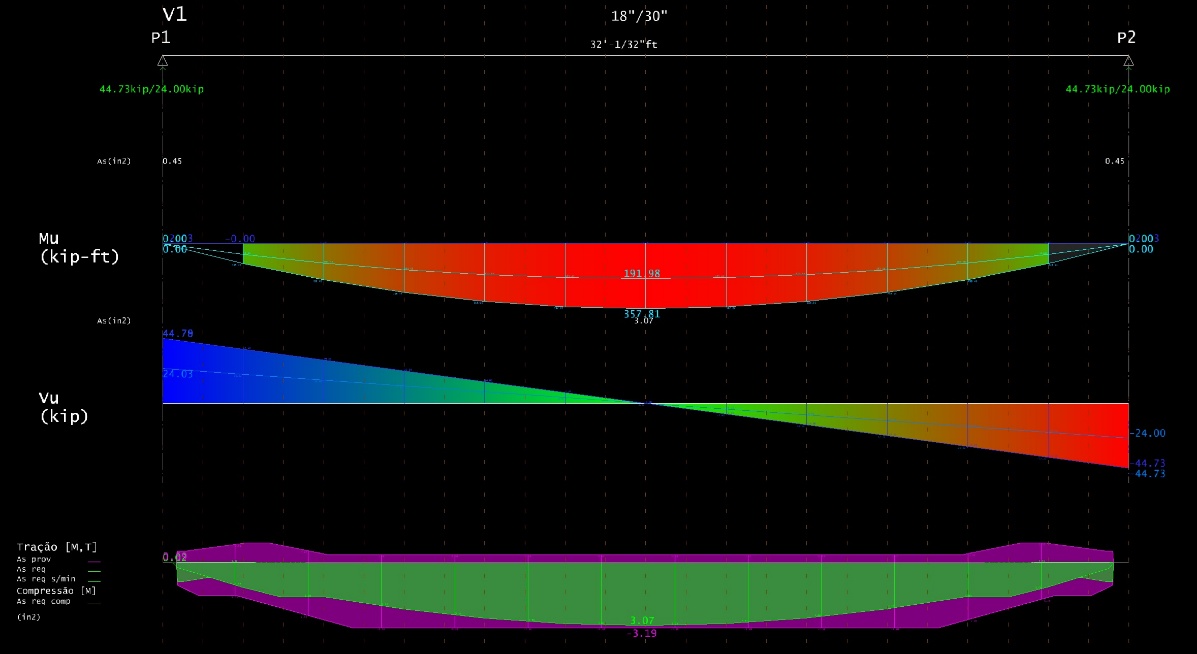

TQS

Conclusões:

Os valores da referência da armadura longitudinal batem muito bem tanto com os valores do RAM Elements como da TQS em este exemplo para armadura positiva.
