Vigas - Flexão Simples - Balanço 3

FLEXÃO SIMPLES

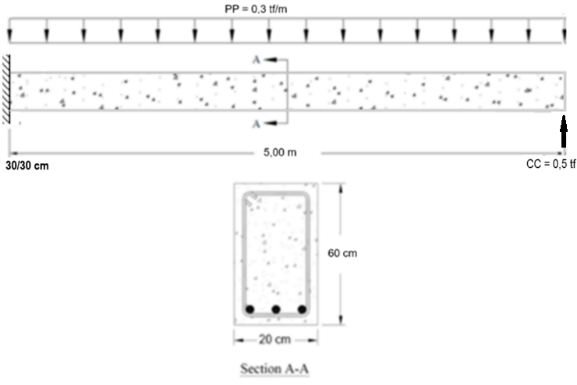

Neste exemplo, será dimensionada a armadura longitudinal e transversal de uma viga submetida a Flexão Simples utilizando como base a Norma ACI318-19, conforme dados abaixo:


Concreto - C25 (4000 psi) / Aço – ADN420 (60 ksi)

bw: 8 in / h: 24 in

Mu:

TQS = 146,06 kip.inSoftware B = 128,68 kip.inSoftware C = 146,20 kip.in



Flexão:









As,min (ACI 318-19 – 9.6.1.2)






TQS = 0,18 in²Software B = 0,16 in²Software C = 0,57 in²

0,22 in2 ≥ 0,18 in2 → OK!


øMn (256,896 kip.in) ≥ Mu (146,06 kip.in) → OK!!


Verificação do fator de redução (ACI318-19 – 21.2.2)


Linha Neutra: 49c09f307cac7c249ab25a118478d6e4.png49c09f307cac7c249ab25a118478d6e4.png


0,20 ≥ 0,005 → OK! Tension Controlled! → ø 0,90 OK!


Cortante:


TQSSoftware BSoftware C
Vu = 2,89 kipsVu,design = 2,89 kipsVu = 2,86 kipsVu,design = 2,37 kipsVu = 3,00 kipsVu,design = 2,43 kips

7bb367397cb7c88332f5a35676605d1d.png 025742b037d0d9b4a8244203e3df9286.png 08849a32b8c7bf911ce7788d964432fa.png




Vs ≤ Vs,lim OK!

    Ø0,75 → øVn ≥ Vu → 2,89 ≥ 2,89 → OK!!

    Área de Aço:






    1a5b39d95181673f2a90c0c8c79359af.png1a5b39d95181673f2a90c0c8c79359af.png 0,0 ≤ 0,0067 → 4ab3c11a642ded3c352fedae41c99a35.png!! 0,0067 in2!!


    Espaçamento:



    8b4c578af9c587a34a740e9beac68d2c.png8b4c578af9c587a34a740e9beac68d2c.png→ #3 c/ 10 in


    øVn (38,04 kips) ≥ Vu (2,89 kips)
