FLECHA EM VIGA

Este exemplo foi extraído da seguinte referência: Exemplo 6.1 pag. 159, Design of Reinforced Concrete 10th Edition, Jack C. McCormac and Russell H. Brown ACI 318-14 - Wiley 2016.

O exemplo foi calculado tanto no RAM Elements como no TQS. Se fiz um exemplo especial para flechas considerando que o cálculo de flechas é apenas para os carregamentos de serviço.

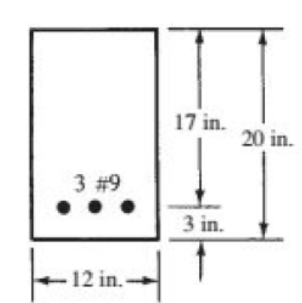

Dados:




O vão é de 20ft e tem as seguintes cargas

DL = 0.75 kip/ft + peso próprio.

LL = 0.7 kip/ft


O exemplo calcula a deflexão assumindo uma carga quase permanente equivalente a 30% da carga acidental.

Exemplo de Calculo da Inércia Efetiva:

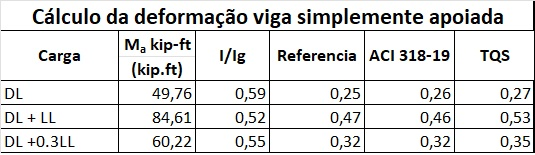

Resultados:


Conclusões:


As flechas calculadas no TQS são bastante aproximadas às calculadas no RAM. Se tem uma diferença na ordem de 10% a 15% para as flechas no estado ELS que é o usado para o cálculo das flechas. A diferença pode se dever ao cálculo por segmentos que considera diferentes inercias no TQS.
