Desenho de Fôrmas
Além de distribuir informações geométricas e de carregamentos para diversos sistemas TQS, o TQS-Formas gera um conjunto de desenhos de projeto e de verificação, que podem ser editados graficamente, plotados em plotter e impressora e transferidos para outros sistemas de desenho. O TQS-Formas gera os seguintes desenhos:
- FORnnnn.DWGPlanta de formas;
- PILnnnn.DWGPlanta de pilares na fundação;
- LAJnnnn.DWGVerificação de nós de lajes;
- MEDnnnn.DWGVerificação medidas de lajes;
- NVGnnnn.DWGVerificação de vinculações e cargas em vigas;
- TELnnnn.DWGDistribuição de cargas em lajes.
Neste manual mostraremos as convenções de cada desenho e os menus específicos do editor gráfico de desenhos de formas. São eles:
Além dos três menus que iremos tratar neste manual você deverá consultar o manual “TQS – Editor de Aplicações Gráficas”, onde você encontrará a descrição detalhada dos menus comuns a todos os editores gráficos do Sistema TQS:
Discutiremos aqui apenas desenhos de saída do TQS-Formas. A entrada de dados em formato gráfico, esta descrita no manual “TQS-Formas – Manual do Modelador Estrutural”.
Acionando o Editor Gráfico de Desenhos de Formas
No gerenciador dos Sistemas Integrados TQS, marque a pasta de um dos pavimentos do edifício que deseja trabalhar.
O editor é acionado através de um duplo clique sobre um desenho de Formas já salvo na tela central ou da seqüência de comandos “Visualizar” – “Gráficos”:

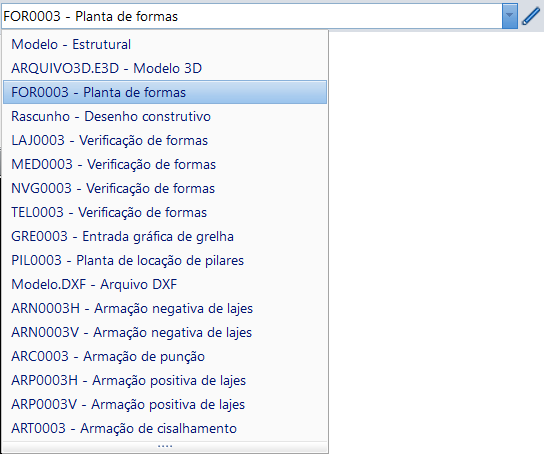

Você também pode acionar o editor escolhendo um desenho na lista de desenho e em seguida clicando no botão “OK”, ao lado desta lista:
